Mở bài

Trong một hệ thống tự động hóa hiện đại, việc vận hành máy móc không còn dừng lại ở các nút nhấn cơ bản hay đèn báo trạng thái rời rạc. Doanh nghiệp ngày nay cần một giao diện trực quan hơn để theo dõi, điều khiển và xử lý sự cố nhanh hơn ngay tại hiện trường. Đó là lý do các dòng màn hình HMI ngày càng được ứng dụng rộng rãi trong tủ điện, dây chuyền đóng gói, xử lý nước, thực phẩm, dệt may và rất nhiều lĩnh vực công nghiệp khác.

Trong số các thương hiệu được kỹ sư quan tâm, hmi schneider thường được nhắc đến như một giải pháp có độ ổn định cao, giao diện thân thiện và khả năng tích hợp tốt trong hệ sinh thái tự động hóa công nghiệp. Tuy nhiên, không phải ai cũng hiểu rõ thiết bị này dùng để làm gì, khác gì với PLC, nên chọn theo tiêu chí nào và phù hợp với bài toán nào trong thực tế.

Bài viết dưới đây sẽ giúp bạn nhìn toàn diện hơn: từ khái niệm, cấu tạo, tính năng, ứng dụng thực tế cho đến kinh nghiệm lựa chọn màn hình phù hợp. Nội dung được trình bày theo hướng kỹ thuật nhưng dễ hiểu, giúp cả kỹ sư mới vào nghề lẫn người quản lý kỹ thuật có thể nhanh chóng nắm bắt và áp dụng vào hệ thống của mình.

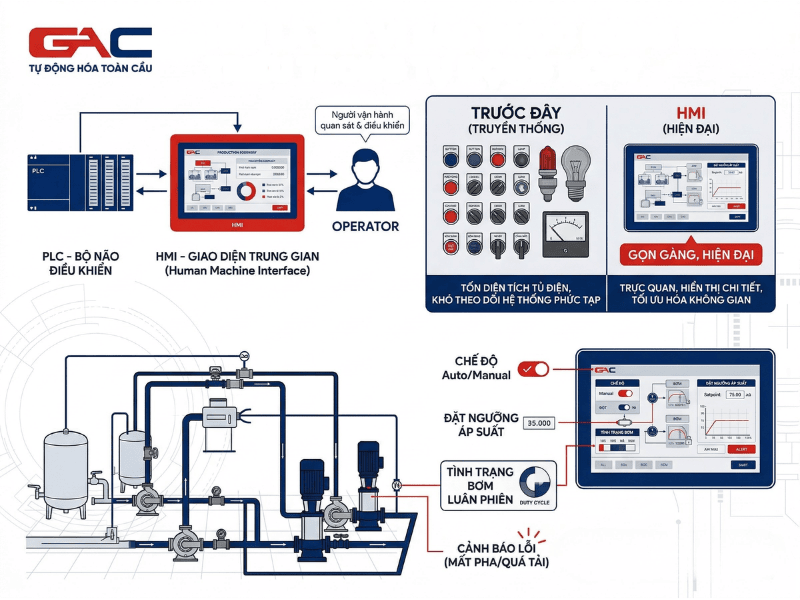

HMI là gì và vì sao được dùng nhiều trong tự động hóa?

HMI là viết tắt của Human Machine Interface, hiểu đơn giản là giao diện trung gian giữa con người và máy móc. Nếu PLC được xem là “bộ não điều khiển”, thì HMI chính là “màn hình giao tiếp” để người vận hành có thể quan sát trạng thái máy, nhập thông số, chọn chế độ chạy, xem cảnh báo lỗi hoặc truy cập dữ liệu sản xuất.

Trước đây, nhiều hệ thống chỉ sử dụng nút nhấn, công tắc xoay, đồng hồ kim hoặc đèn báo. Cách làm này vẫn hoạt động nhưng hạn chế rất lớn khi hệ thống trở nên phức tạp. Chỉ cần một máy có vài chục tín hiệu đầu vào, đầu ra và nhiều chế độ vận hành, việc bố trí giao diện truyền thống sẽ vừa tốn diện tích tủ điện vừa khó theo dõi. HMI ra đời để giải quyết bài toán đó bằng một giao diện trực quan trên màn hình cảm ứng.

Trong thực tế, một màn hình HMI có thể hiển thị sơ đồ công nghệ, tốc độ băng tải, nhiệt độ lò, mức nước bồn, số lượng sản phẩm, trạng thái motor, báo lỗi cảm biến hay lịch sử cảnh báo. Người dùng không cần mở máy tính lập trình mà vẫn có thể thao tác trực tiếp trên giao diện.

Ví dụ, trong một hệ thống bơm nước công nghiệp, HMI cho phép người vận hành chọn chế độ Auto/Manual, đặt ngưỡng áp suất, xem tình trạng bơm chạy luân phiên và nhận cảnh báo khi mất pha hoặc quá tải. Nhờ đó, thao tác nhanh hơn, giảm sai sót và giúp hệ thống vận hành chuyên nghiệp hơn rất nhiều.

HMI Schneider có gì nổi bật trong môi trường công nghiệp?

Khi nhắc đến hmi schneider, nhiều kỹ sư thường đánh giá cao ở ba điểm: độ ổn định, tính đồng bộ hệ thống và khả năng ứng dụng trong môi trường công nghiệp thực tế. Schneider Electric là thương hiệu lớn trong lĩnh vực điện công nghiệp và tự động hóa, vì vậy các thiết bị trong hệ sinh thái của hãng thường được thiết kế theo hướng tương thích, dễ tích hợp và bền bỉ theo thời gian.

Điểm nổi bật đầu tiên là chất lượng hoàn thiện phần cứng. Màn hình thường có giao diện cảm ứng ổn định, độ sáng đủ dùng trong nhà xưởng, khung máy chắc chắn và khả năng làm việc tốt trong môi trường rung động vừa phải. Với các ứng dụng lắp trên cửa tủ điện, yếu tố độ bền và khả năng vận hành liên tục rất quan trọng, vì nếu HMI lỗi, người vận hành gần như mất đi lớp giao tiếp trực tiếp với máy.

Điểm thứ hai là phần mềm cấu hình theo hướng trực quan. Khi thiết kế giao diện, kỹ sư có thể tạo các trang giám sát, trang cài đặt, cửa sổ báo lỗi, biểu đồ xu hướng hoặc bảng thống kê dữ liệu. Việc tổ chức logic giao diện tốt sẽ giúp nhân sự vận hành không cần quá am hiểu lập trình vẫn dùng được.

Điểm thứ ba là khả năng truyền thông với PLC công nghiệp và các thiết bị trường. Trong thực tế, HMI thường không hoạt động độc lập mà trao đổi dữ liệu với PLC, biến tần, bộ điều khiển nhiệt độ, cảm biến thông minh hoặc đồng hồ điện năng. Vì vậy, thiết bị nào hỗ trợ tốt các giao thức phổ biến sẽ có lợi thế lớn khi triển khai thực tế.

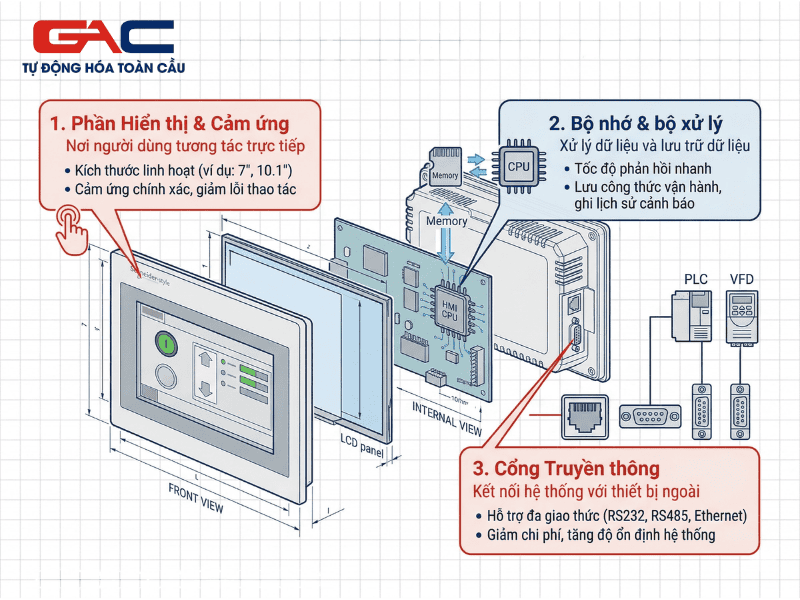

Cấu tạo cơ bản của màn hình HMI Schneider

Để lựa chọn và khai thác hiệu quả, người dùng nên hiểu cấu tạo cơ bản của một màn hình HMI. Về tổng thể, thiết bị này gồm ba phần chính: phần hiển thị, phần xử lý và phần giao tiếp truyền thông.

Phần hiển thị và cảm ứng

Đây là khu vực người dùng nhìn thấy và thao tác trực tiếp. Màn hình có nhiều kích thước khác nhau như 4.3 inch, 7 inch, 10 inch hoặc lớn hơn, tùy theo nhu cầu hiển thị. Với máy đơn giản, màn hình nhỏ có thể đủ dùng. Nhưng với dây chuyền có nhiều thông số, nhiều cụm thiết bị, kích thước lớn sẽ giúp giao diện rõ ràng hơn, giảm lỗi thao tác.

Bộ nhớ và bộ xử lý

Phần này quyết định tốc độ phản hồi khi chuyển trang, lưu công thức vận hành, ghi lịch sử cảnh báo hoặc xử lý đồ họa. Trong các ứng dụng có nhiều animation, đồ thị hoặc log dữ liệu, cấu hình phần cứng ảnh hưởng khá rõ đến trải nghiệm sử dụng.

Cổng truyền thông

Đây là phần rất quan trọng nhưng thường bị bỏ qua khi chọn mua. Màn hình có thể được trang bị RS232, RS485, Ethernet hoặc nhiều cổng kết hợp. Nếu hệ thống dùng PLC, biến tần và đồng hồ điện cùng lúc, kỹ sư cần xem kỹ khả năng kết nối để tránh phải thêm bộ chuyển đổi ngoài, vừa tăng chi phí vừa giảm độ ổn định.

Hiểu đúng ba nhóm cấu tạo trên sẽ giúp việc chọn thiết bị sát với nhu cầu hơn, thay vì chỉ nhìn vào giá hoặc kích thước màn hình.

Các tính năng quan trọng cần quan tâm khi chọn hmi schneider

Không phải cứ màn hình lớn hơn hay đắt hơn là phù hợp hơn. Khi chọn hmi schneider, người làm kỹ thuật nên bám vào bài toán ứng dụng cụ thể. Dưới đây là những tính năng thực sự quan trọng.

Khả năng hiển thị trực quan

Một HMI tốt cần thể hiện được trạng thái máy rõ ràng: thiết bị nào đang chạy, thiết bị nào lỗi, thông số nào vượt ngưỡng. Giao diện càng dễ hiểu thì thời gian đào tạo vận hành càng ngắn.

Khả năng giao tiếp với PLC và biến tần

Đây là yếu tố quyết định trong hầu hết hệ thống. Nếu bạn đang dùng PLC công nghiệp và cần gửi lệnh Start/Stop, đặt tần số, thay đổi tham số hoặc đọc trạng thái lỗi biến tần, hãy kiểm tra giao thức truyền thông có hỗ trợ phù hợp hay không. Các hệ thống phổ biến hiện nay thường cần Modbus RTU, Modbus TCP hoặc Ethernet công nghiệp.

Chức năng alarm và historical data

Trong nhà máy, việc chỉ hiển thị trạng thái hiện tại là chưa đủ. HMI nên có khả năng lưu lịch sử cảnh báo, thời điểm phát sinh lỗi, số lần lỗi lặp lại. Dữ liệu này rất hữu ích cho bảo trì và tối ưu hệ thống.

Quản lý công thức và phân quyền

Với máy đóng gói, máy chiết rót hoặc dây chuyền có nhiều mã hàng, chức năng recipe giúp đổi thông số vận hành nhanh chóng. Ngoài ra, phân quyền người dùng giúp tách thao tác của vận hành, kỹ thuật và quản lý, hạn chế thay đổi ngoài ý muốn.

Chọn đúng tính năng ngay từ đầu sẽ giúp hệ thống vừa tối ưu chi phí đầu tư vừa đảm bảo khả năng mở rộng trong tương lai.

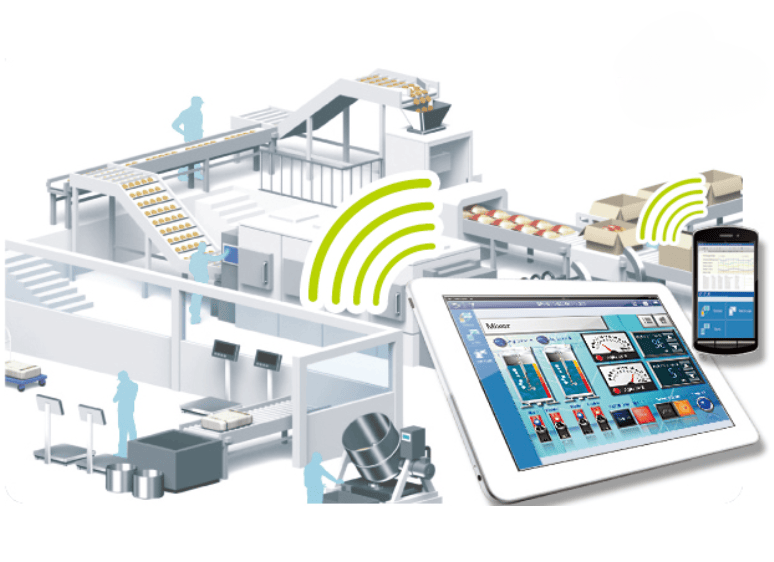

Ứng dụng thực tế của HMI Schneider trong nhà máy

Điểm đáng giá nhất của HMI không nằm ở lý thuyết, mà ở hiệu quả thực tế khi đưa vào dây chuyền. Trong nhiều nhà máy, màn hình HMI đóng vai trò như trung tâm vận hành tại chỗ, giúp giảm phụ thuộc vào máy tính kỹ thuật.

Ví dụ thứ nhất là hệ thống băng tải phân loại sản phẩm. Trên màn hình, người vận hành có thể xem trạng thái từng động cơ, cảm biến quang, số lượng sản phẩm đã đếm, tỷ lệ lỗi và nút chọn chế độ chạy tay hoặc chạy tự động. Nếu có sự cố kẹt hàng, giao diện sẽ hiển thị vị trí lỗi để người dùng xử lý nhanh.

Ví dụ thứ hai là hệ thống điều khiển bơm và xử lý nước. HMI có thể hiển thị mức nước bể, áp suất đường ống, trạng thái van điện từ, lưu lượng tức thời và cảnh báo quá tải bơm. Nhờ đó, người vận hành không cần quan sát từng thiết bị rời rạc mà vẫn nắm được toàn bộ hệ thống.

Ví dụ thứ ba là máy đóng gói trong ngành thực phẩm. Tại đây, kỹ thuật viên thường cần thay đổi thời gian hàn, tốc độ kéo màng, chiều dài túi, nhiệt độ thanh hàn theo từng loại sản phẩm. HMI giúp lưu sẵn công thức và gọi lại nhanh, giảm thời gian setup máy khi đổi mã hàng.

Trong các ứng dụng như vậy, lợi ích lớn nhất là giảm sai thao tác, tăng khả năng giám sát và hỗ trợ xử lý lỗi nhanh tại hiện trường. Đây cũng là lý do HMI gần như trở thành thành phần quen thuộc trong mọi tủ điều khiển hiện đại.

Kinh nghiệm chọn màn hình HMI phù hợp cho từng hệ thống

Để chọn đúng màn hình cho hệ thống thực tế, bạn có thể đi theo 5 bước rất dễ áp dụng sau đây.

Bước 1 – Xác định số lượng dữ liệu cần hiển thị

Máy chỉ cần vài nút và vài thông số thì không cần màn hình lớn. Nhưng nếu phải hiển thị sơ đồ, cảnh báo, trend và recipe, nên ưu tiên kích thước từ 7 inch trở lên.

Bước 2 – Kiểm tra chuẩn truyền thông

Nếu hệ thống có PLC, biến tần, đồng hồ điện và cảm biến thông minh, cần kiểm tra đầy đủ cổng RS485, Ethernet hay chuẩn truyền thông Modbus. Đây là bước cực kỳ quan trọng.

Bước 3 – Xem môi trường lắp đặt

Nếu đặt trong xưởng nóng, bụi hoặc độ ẩm cao, hãy chọn thiết bị có độ bền công nghiệp tốt và bố trí tủ điện hợp lý. Không nên chỉ quan tâm đến phần mềm mà bỏ qua điều kiện vận hành thực tế.

Bước 4 – Tính đến nhu cầu mở rộng

Nhiều doanh nghiệp ban đầu chỉ cần điều khiển máy đơn, nhưng sau đó muốn kết nối thêm thiết bị hoặc lưu dữ liệu sản xuất. Hãy dự trù nhu cầu mở rộng ngay từ đầu để tránh thay thiết bị giữa chừng.

Bước 5 – Ưu tiên giao diện dễ dùng

Một giao diện đẹp nhưng rối sẽ gây khó cho người vận hành. HMI hiệu quả là giao diện hiển thị đủ thông tin, bố cục rõ ràng, màu sắc hợp lý và phân quyền chặt chẽ.

Khi đi đủ 5 bước này, bạn sẽ giảm đáng kể nguy cơ chọn sai thiết bị hoặc đầu tư thừa tính năng không cần thiết.

Những lỗi thường gặp khi triển khai HMI trong thực tế

Nhiều hệ thống lắp HMI nhưng vẫn chưa khai thác hết hiệu quả vì mắc các lỗi khá phổ biến. Lỗi đầu tiên là thiết kế giao diện theo góc nhìn của người lập trình thay vì người vận hành. Kỹ sư có thể hiểu toàn bộ logic máy, nhưng công nhân vận hành cần giao diện ngắn gọn, dễ đọc và thao tác nhanh. Nếu màn hình quá nhiều thông tin, quá nhiều trang con hoặc dùng thuật ngữ khó hiểu, hiệu quả sử dụng sẽ giảm mạnh.

Lỗi thứ hai là bỏ qua cấu trúc cảnh báo. Có những hệ thống chỉ báo “Alarm” chung chung mà không nói rõ lỗi gì, ở đâu, cần xử lý như thế nào. Điều này khiến thời gian khắc phục kéo dài, đặc biệt khi ca vận hành không có kỹ sư điện trực tiếp hỗ trợ.

Lỗi thứ ba là không chuẩn hóa địa chỉ dữ liệu giữa PLC và HMI. Khi tag đặt tên lộn xộn, thiếu quy tắc, quá trình sửa đổi về sau sẽ rất mất thời gian. Đây là vấn đề thường gặp ở các dự án nâng cấp hoặc bàn giao nhiều giai đoạn.

Lỗi thứ tư là không dự phòng tương lai. Ban đầu hệ thống có thể chạy tốt, nhưng khi cần thêm trạm, thêm recipe hoặc thêm lưu trữ dữ liệu, HMI cũ không đáp ứng được. Vì vậy, lựa chọn ban đầu nên có một khoảng dự phòng hợp lý, đặc biệt với các dây chuyền có xu hướng mở rộng.

Triển khai đúng ngay từ đầu không chỉ giúp máy chạy ổn định hơn mà còn tiết kiệm đáng kể chi phí kỹ thuật lâu dài.

Kết luận

Có thể thấy, HMI không chỉ là một màn hình hiển thị đơn thuần mà là công cụ giúp kết nối con người với hệ thống máy móc theo cách trực quan, nhanh và chính xác hơn. Với những dây chuyền đòi hỏi giám sát liên tục, thay đổi tham số thường xuyên hoặc cần quản lý cảnh báo rõ ràng, việc đầu tư một giải pháp phù hợp là rất cần thiết. Nếu doanh nghiệp đang tìm hiểu hmi schneider, điều quan trọng nhất không phải là chọn model theo cảm tính, mà là xác định đúng nhu cầu hiển thị, chuẩn truyền thông, môi trường vận hành và định hướng mở rộng của hệ thống.
