HMI Kinco: Giải pháp giao diện vận hành hiệu quả

HMI Kinco là giải pháp giao diện vận hành phổ biến trong tự động hóa, giúp giám sát máy, cài đặt thông số và tối ưu hiệu quả sản xuất.

Danh mục dự án

Mở bài

Trong các hệ thống điều khiển hiện đại, việc chỉ sử dụng nút nhấn, đèn báo hay công tắc cơ bản đã không còn đáp ứng tốt yêu cầu vận hành nhanh, chính xác và trực quan. Người vận hành ngày nay cần một giao diện hiển thị rõ ràng để quan sát trạng thái máy, thay đổi tham số, theo dõi cảnh báo và xử lý sự cố ngay tại chỗ. Đây cũng là lý do HMI Kinco ngày càng được ứng dụng rộng rãi trong nhiều máy móc và dây chuyền sản xuất.

Không chỉ đóng vai trò là màn hình hiển thị, HMI còn là cầu nối giữa con người và hệ thống điều khiển. Khi được thiết kế đúng cách, HMI giúp giảm sai sót thao tác, tăng tốc độ vận hành và hỗ trợ kỹ thuật viên bảo trì chẩn đoán lỗi hiệu quả hơn. Trong thực tế, nhiều nhà chế tạo máy tại Việt Nam lựa chọn Kinco bởi đây là giải pháp có tính cân bằng tốt giữa chi phí đầu tư, độ ổn định và khả năng triển khai thực tế.

Bài viết dưới đây sẽ giúp bạn hiểu rõ HMI Kinco là gì, nguyên lý hoạt động, ưu điểm nổi bật, cách lập trình, ứng dụng thực tế cũng như kinh nghiệm lựa chọn phù hợp cho từng hệ thống tự động hóa.

HMI Kinco là gì trong hệ thống tự động hóa

HMI là viết tắt của Human Machine Interface, tức giao diện người và máy. Đây là thiết bị cho phép con người quan sát, nhập lệnh và tương tác với hệ thống điều khiển như PLC, biến tần, servo, bộ điều khiển nhiệt hoặc các thiết bị truyền thông công nghiệp khác. Trong một hệ thống tự động hóa, PLC là bộ não xử lý logic, còn HMI là phần hiển thị và thao tác trực quan dành cho người dùng.

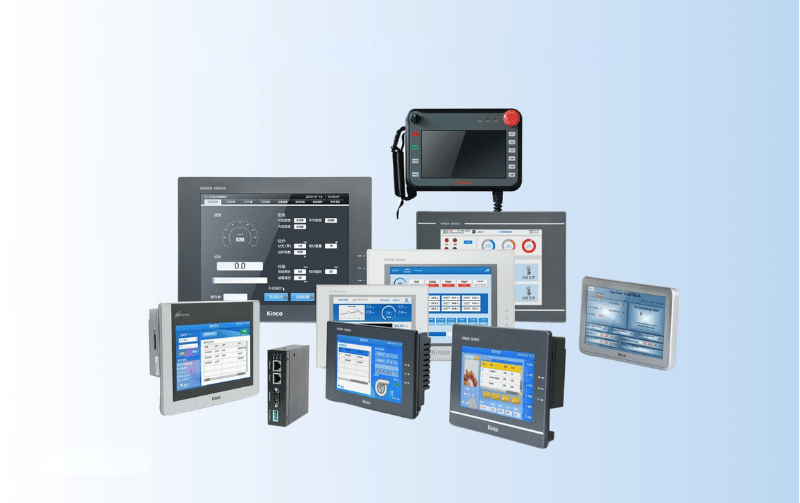

HMI Kinco là dòng màn hình giao diện người máy được sử dụng phổ biến trong các ứng dụng điều khiển máy đơn, dây chuyền nhỏ và vừa, trạm bơm, hệ thống xử lý nước, máy đóng gói, máy cắt, máy dán nhãn và nhiều mô hình sản xuất khác. Điểm mạnh của dòng sản phẩm này nằm ở khả năng kết nối tương đối linh hoạt, giao diện dễ xây dựng, vận hành thân thiện và phù hợp với nhiều nhu cầu thực tế tại nhà máy.

Về chức năng, màn hình HMI có thể hiển thị các thông số như tốc độ, nhiệt độ, áp suất, số lượng sản phẩm, trạng thái sensor, cảnh báo lỗi, thời gian chạy và nhiều dữ liệu vận hành khác. Ngoài ra, người dùng có thể dùng HMI để nhập các giá trị cài đặt như thời gian trễ, tốc độ băng tải, nhiệt độ gia nhiệt, số mẻ chạy hoặc chuyển đổi giữa chế độ Auto và Manual.

Nếu so với SCADA, HMI thường được dùng ở phạm vi cục bộ trên từng máy hoặc từng tủ điện, trong khi SCADA thiên về giám sát tập trung ở mức nhà máy. Chính vì vậy, HMI là giải pháp rất thực tế cho các doanh nghiệp cần giao diện vận hành trực tiếp, dễ triển khai và tối ưu chi phí.

Cấu tạo và nguyên lý hoạt động của màn hình HMI Kinco

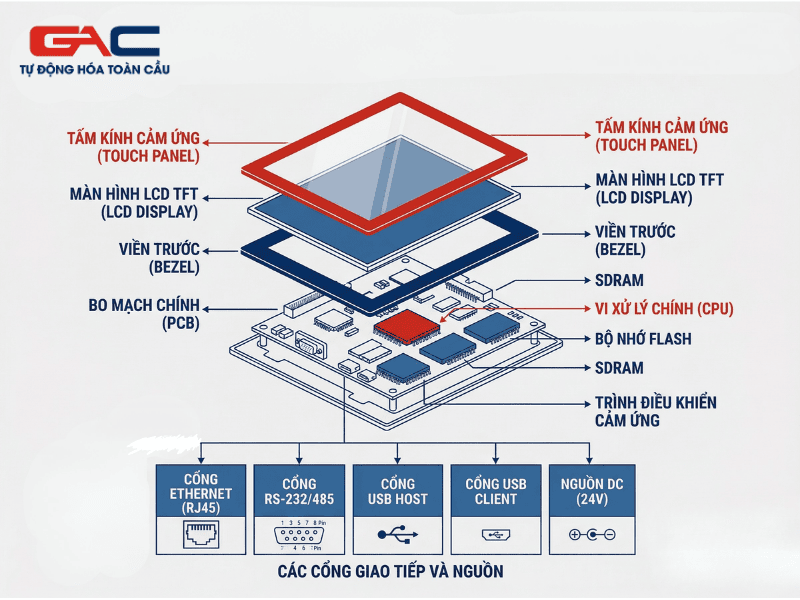

Về cấu tạo cơ bản, một màn hình HMI Kinco thường bao gồm màn hình cảm ứng, bộ xử lý trung tâm, bộ nhớ lưu chương trình, các cổng giao tiếp truyền thông và nguồn cấp. Tùy từng model, thiết bị có thể hỗ trợ cổng RS232, RS485 hoặc Ethernet để giao tiếp với PLC và các thiết bị điều khiển khác.

Nguyên lý làm việc của HMI tương đối rõ ràng. Thiết bị sẽ đọc dữ liệu từ PLC hoặc bộ điều khiển qua truyền thông, sau đó hiển thị lên giao diện dưới dạng số liệu, đèn báo, biểu đồ hoặc thông báo trạng thái. Khi người vận hành chạm vào màn hình để nhấn nút Start, Stop, Reset hoặc thay đổi thông số cài đặt, HMI sẽ gửi lệnh hoặc giá trị mới ngược trở lại bộ điều khiển. Từ đó, PLC xử lý logic và điều khiển thiết bị ngoài hiện trường.

Một điểm rất quan trọng trong quá trình thiết kế là hiểu rõ bản chất dữ liệu trao đổi giữa HMI và PLC. Có những vùng dữ liệu dạng bit dùng cho nút nhấn hoặc trạng thái ON OFF. Có những vùng dữ liệu dạng word hoặc register dùng để lưu tốc độ, nhiệt độ, bộ đếm, timer hoặc các giá trị analog. Nếu khai báo sai địa chỉ hoặc sai kiểu dữ liệu, giao diện có thể vẫn hiển thị nhưng điều khiển sẽ không đúng, gây lỗi vận hành.

Trong thực tế, kỹ sư thường dùng HMI để gom các thao tác phân tán thành một giao diện thống nhất. Ví dụ, thay vì phải bố trí nhiều nút nhấn cơ, đèn báo, đồng hồ nhiệt và bộ đếm trên mặt tủ, chỉ cần một HMI được thiết kế khoa học là có thể hiển thị gần như toàn bộ thông tin cần thiết. Điều này không chỉ tăng tính chuyên nghiệp mà còn giúp tủ điện gọn gàng hơn rất nhiều.

Ưu điểm nổi bật của HMI Kinco trong ứng dụng thực tế

Một trong những lý do khiến nhiều doanh nghiệp lựa chọn Kinco là vì thiết bị có mức đầu tư hợp lý nhưng vẫn đáp ứng tốt các yêu cầu vận hành phổ biến. Với nhiều nhà chế tạo máy, đây là yếu tố rất quan trọng vì ngoài hiệu năng kỹ thuật, bài toán giá thành luôn ảnh hưởng trực tiếp đến khả năng cạnh tranh của sản phẩm máy.

Ưu điểm đầu tiên là giao diện thân thiện và dễ triển khai. Kỹ sư có thể xây dựng các màn hình hiển thị trạng thái, trang cài đặt thông số, trang cảnh báo và các menu chuyển trang khá nhanh. Nếu thiết kế tốt, người vận hành gần như không cần đào tạo quá lâu vẫn có thể sử dụng được. Đây là lợi thế rất lớn trong các xưởng sản xuất có tần suất thay ca hoặc thay người vận hành.

Ưu điểm tiếp theo là khả năng kết nối với nhiều dòng PLC thông dụng. Trong môi trường thực tế, không ít máy móc phải tích hợp từ nhiều hãng thiết bị khác nhau. Khi HMI hỗ trợ truyền thông tốt, việc đồng bộ dữ liệu và triển khai trở nên thuận tiện hơn đáng kể. Ngoài ra, thiết bị cũng hỗ trợ tốt nhu cầu hiển thị cảnh báo, đặt mật khẩu truy cập và phân tầng thao tác theo từng nhóm người dùng.

Từ góc độ bảo trì, HMI giúp kỹ thuật viên khoanh vùng lỗi nhanh hơn. Ví dụ, thay vì chỉ thấy máy dừng không rõ nguyên nhân, người bảo trì có thể nhìn ngay trên màn hình để biết lỗi do cảm biến không tác động, biến tần báo quá dòng, cửa an toàn chưa đóng hay nhiệt độ chưa đạt. Việc hiển thị rõ nguyên nhân giúp giảm thời gian dừng máy và tránh xử lý mò mẫm.

Với doanh nghiệp vừa và nhỏ, nhất là các xưởng thực phẩm, bao bì, cơ khí hoặc xử lý nước, việc sử dụng màn hình HMI Kinco còn là bước nâng cấp hợp lý để tăng tính chuyên nghiệp cho hệ thống mà không đòi hỏi chi phí quá cao.

Phần mềm Kinco DTools và cách lập trình HMI Kinco hiệu quả

Để thiết kế giao diện cho HMI, kỹ sư thường sử dụng phần mềm Kinco DTools. Đây là môi trường lập trình cho phép tạo màn hình, khai báo truyền thông, gán địa chỉ dữ liệu, thiết kế nút nhấn, thanh trượt, ô hiển thị số, đèn báo, cảnh báo alarm và nhiều thành phần đồ họa khác.

Quy trình cơ bản khi lập trình HMI Kinco thường bắt đầu từ việc chọn đúng model thiết bị. Sau đó, kỹ sư cấu hình cổng truyền thông phù hợp với PLC đang sử dụng, ví dụ chọn đúng driver truyền thông, baud rate, parity và địa chỉ node nếu đi theo chuẩn RS485. Tiếp theo là khai báo các tag dữ liệu cần hiển thị hoặc điều khiển. Cuối cùng mới tiến hành thiết kế giao diện từng trang theo đúng trình tự vận hành thực tế của máy.

Một lỗi khá phổ biến của người mới là chỉ chú trọng giao diện đẹp mà quên tối ưu logic hiển thị. Trong thực tế, một giao diện tốt phải dễ nhìn, rõ luồng thao tác và giảm nhầm lẫn. Ví dụ, các nút Start, Stop, Reset nên bố trí nhất quán. Các cảnh báo cần hiển thị ngắn gọn, dễ hiểu. Các tham số quan trọng như nhiệt độ, tốc độ, thời gian nên có giới hạn nhập liệu rõ ràng để tránh thao tác sai.

Ngoài ra, khi làm dự án thực tế, kỹ sư nên đặt tên tag có quy luật thay vì dùng ký hiệu khó nhớ. Chẳng hạn, Motor_Run, Temp_Set, Alarm_Heater, Sensor_Infeed sẽ giúp việc sửa chữa hoặc bàn giao sau này thuận tiện hơn nhiều. Việc sao lưu chương trình HMI theo từng phiên bản cũng rất quan trọng, nhất là với các máy đã giao cho khách hàng vận hành lâu dài.

Nói cách khác, phần mềm chỉ là công cụ. Hiệu quả của hệ thống còn phụ thuộc vào tư duy thiết kế giao diện và khả năng hiểu đúng quy trình công nghệ của người lập trình.

Ứng dụng HMI Kinco trong tự động hóa công nghiệp

Một trong những giá trị lớn nhất của HMI là tính ứng dụng rất rộng. Trong ngành máy đóng gói, HMI thường được dùng để hiển thị nhiệt độ hàm hàn, tốc độ kéo màng, chiều dài túi, số lượng sản phẩm, trạng thái sensor mark và báo lỗi mất bao bì. Người vận hành có thể đổi quy cách sản phẩm trực tiếp trên màn hình mà không cần chỉnh cơ khí quá nhiều.

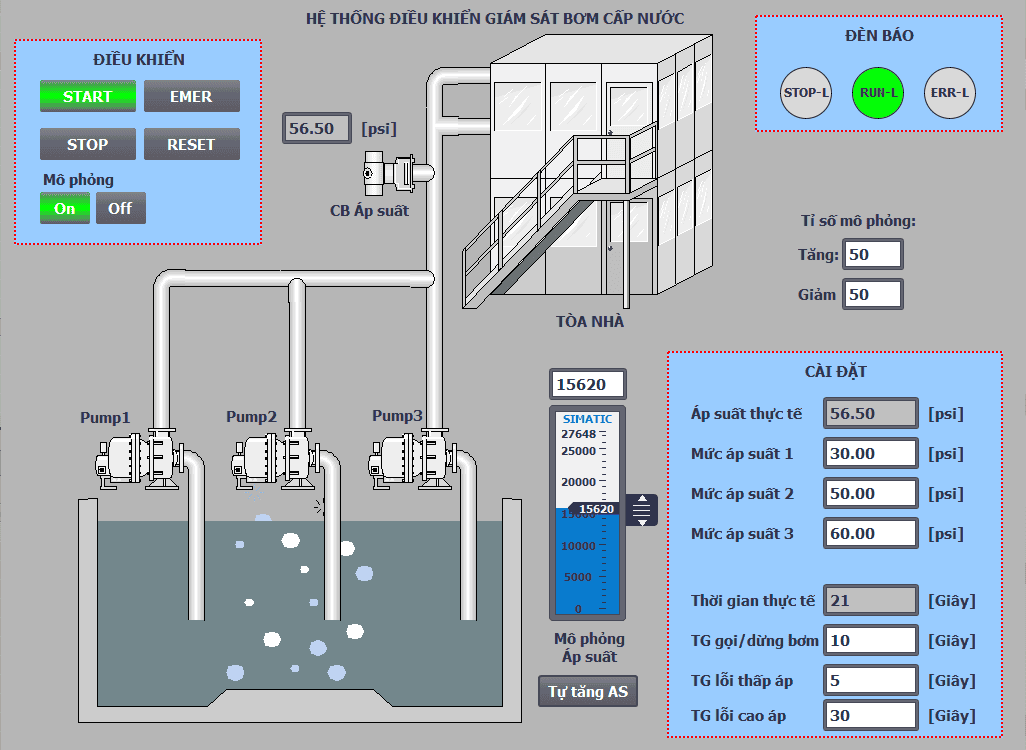

Trong hệ thống bơm và xử lý nước, HMI thường hiển thị mức nước bồn chứa, trạng thái bơm, áp suất đường ống, báo lỗi mất pha, lỗi quá tải hoặc tín hiệu phao. Với giao diện hợp lý, kỹ thuật viên có thể chuyển đổi chế độ Auto Manual, cài thời gian luân phiên bơm và theo dõi tình trạng hoạt động của toàn bộ cụm bơm rất thuận tiện.

Trong dây chuyền băng tải hoặc phân loại sản phẩm, HMI đóng vai trò như bảng điều khiển trung tâm. Tại đây, người dùng có thể xem số lượng sản phẩm, trạng thái từng motor, lỗi nghẽn sản phẩm, tín hiệu sensor vào ra và thời gian chạy tích lũy. Nhờ vậy, việc quản lý vận hành theo ca cũng rõ ràng và minh bạch hơn.

Một ví dụ khác là máy gia nhiệt hoặc lò sấy. Nếu chỉ dùng bộ điều khiển nhiệt rời, việc thao tác thường rời rạc và khó theo dõi tổng thể. Khi tích hợp HMI, toàn bộ các vùng nhiệt, quạt gió, băng tải, cảnh báo quá nhiệt và thời gian giữ nhiệt có thể được hiển thị trên cùng một giao diện. Điều này giúp người vận hành không phải nhìn nhiều thiết bị riêng lẻ.

Chính nhờ tính linh hoạt này mà ứng dụng HMI trong tự động hóa ngày càng phổ biến, từ máy đơn quy mô nhỏ đến những cụm điều khiển phức tạp hơn cần khả năng giám sát tập trung tại chỗ.

Kinh nghiệm chọn HMI Kinco phù hợp cho từng hệ thống

Để chọn đúng HMI, yếu tố đầu tiên cần xem xét là quy mô và mục đích sử dụng. Nếu hệ thống chỉ cần hiển thị vài trạng thái cơ bản, vài nút điều khiển và một số thông số cài đặt, màn hình cỡ nhỏ có thể đã đủ dùng. Ngược lại, nếu máy có nhiều cụm chức năng, cần hiển thị alarm, biểu đồ hoặc nhiều trang thao tác, nên chọn màn hình lớn hơn để giao diện thoáng và trực quan.

Yếu tố thứ hai là số lượng điểm dữ liệu cần giao tiếp với PLC. Một số dự án chỉ cần vài chục tag dữ liệu, nhưng có dự án phải xử lý hàng trăm điểm trạng thái và tham số. Khi đó, kỹ sư cần cân nhắc model phù hợp để đảm bảo khả năng xử lý, tốc độ phản hồi và khả năng mở rộng sau này.

Tiếp theo là chuẩn giao tiếp. Đây là phần rất hay bị bỏ qua khi đặt mua thiết bị. Nếu PLC dùng RS485 nhưng HMI không phù hợp hoặc cấu hình khó triển khai, dự án sẽ mất thêm thời gian xử lý. Trong khi đó, nếu hệ thống cần kết nối nhiều thiết bị hoặc truyền dữ liệu qua mạng, nên ưu tiên các model có cổng Ethernet.

Môi trường lắp đặt cũng rất quan trọng. Với các tủ điện đặt gần khu vực rung, bụi hoặc ẩm, nên chú ý chất lượng lắp đặt, độ kín mặt tủ, nguồn cấp ổn định và chống nhiễu đường truyền. Bên cạnh đó, cần xem xét cả yếu tố bảo trì. Một thiết bị dễ thay thế, dễ sao lưu chương trình và dễ tìm linh kiện sẽ giúp doanh nghiệp giảm rủi ro vận hành về lâu dài.

Khi đánh giá tổng chi phí, không nên chỉ nhìn vào giá mua ban đầu. Thời gian lập trình, khả năng hỗ trợ kỹ thuật, độ ổn định khi chạy thực tế và mức độ dễ bảo trì mới là những yếu tố quyết định hiệu quả đầu tư của hệ thống.

Lưu ý lắp đặt và vận hành để HMI Kinco hoạt động ổn định

Một HMI tốt nhưng lắp đặt không đúng kỹ thuật vẫn có thể gây treo màn hình, loạn cảm ứng hoặc mất truyền thông. Vì vậy, trong quá trình triển khai thực tế, phần lắp đặt cần được chú trọng ngay từ đầu.

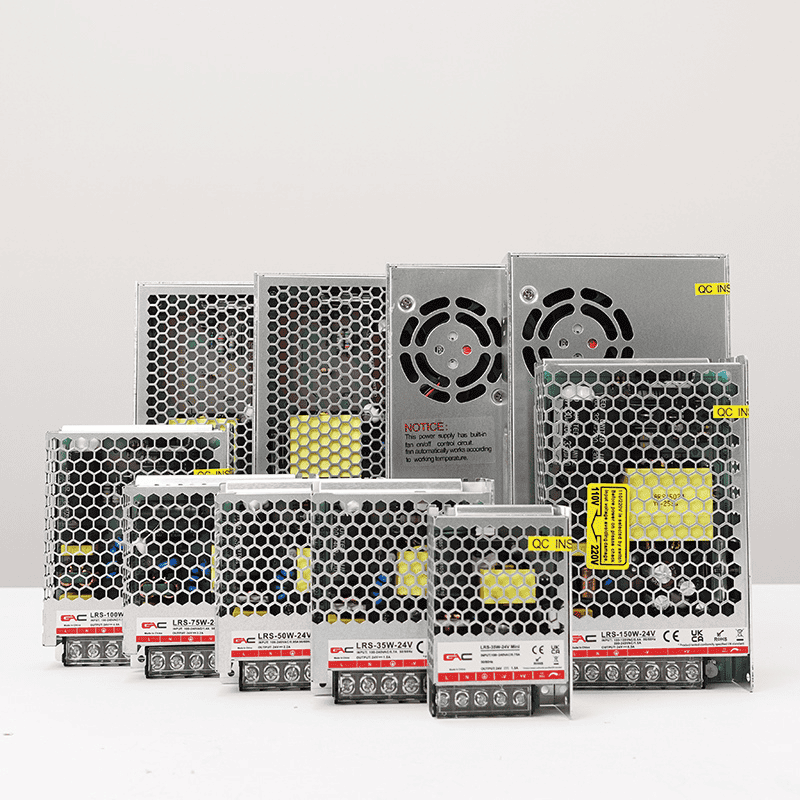

Trước hết là nguồn cấp. Cần đảm bảo cấp đúng điện áp, ổn định và có dự phòng chống sụt áp nếu hệ thống tải thay đổi lớn. Trong nhiều tủ điện, nguồn cho HMI nên được tách tương đối sạch với nguồn điều khiển các tải gây nhiễu như contactor, biến tần hoặc van điện từ công suất lớn.

Thứ hai là đường truyền thông. Với RS485, cần đi dây đúng chuẩn, tránh kéo chung với dây động lực, đặc biệt là dây cấp cho biến tần hoặc motor. Nếu môi trường nhiễu cao, nên dùng cáp chống nhiễu và nối đất đúng kỹ thuật. Nhiều trường hợp HMI và PLC vẫn kết nối được khi test tại xưởng, nhưng sau khi lắp máy vào thực tế lại phát sinh lỗi truyền thông do nhiễu công nghiệp.

Thứ ba là bố trí giao diện vận hành hợp lý. Những nút quan trọng như Start, Stop, Emergency Reset hoặc chuyển chế độ nên được đặt ở vị trí dễ thao tác. Những tham số cài đặt chuyên sâu cần có phân quyền bằng mật khẩu để tránh bị thay đổi ngoài ý muốn. Đây là điểm rất cần thiết trong môi trường sản xuất theo ca, nơi nhiều người cùng thao tác trên một máy.

Cuối cùng, luôn nên sao lưu chương trình HMI sau khi nghiệm thu. Việc lưu file chương trình, ghi chú địa chỉ truyền thông và hướng dẫn vận hành cơ bản sẽ giúp việc bảo trì nhanh hơn rất nhiều nếu sau này cần thay thiết bị hoặc chỉnh sửa chức năng.

Vì sao doanh nghiệp nên đầu tư HMI cho máy và dây chuyền

Không ít doanh nghiệp vẫn đang vận hành máy theo kiểu truyền thống với nút nhấn rời, đèn báo rời và nhiều thao tác phụ thuộc kinh nghiệm cá nhân. Mô hình này vẫn có thể chạy được, nhưng về lâu dài thường gây khó khăn trong đào tạo, bảo trì và chuẩn hóa quy trình vận hành.

Khi tích hợp HMI, toàn bộ thông tin cần thiết được tập trung trên một giao diện thống nhất. Điều này giúp người vận hành mới tiếp cận máy nhanh hơn, người quản lý dễ kiểm soát hơn và bộ phận kỹ thuật cũng thuận lợi hơn khi truy vết lỗi. Đối với nhà chế tạo máy, việc sử dụng HMI còn làm tăng giá trị cảm quan và độ chuyên nghiệp của thiết bị trong mắt khách hàng.

Đặc biệt, với những hệ thống cần thay đổi thông số theo mã hàng hoặc công thức sản xuất, HMI gần như là thành phần không thể thiếu. Người vận hành không cần mở tủ điện hay chỉnh trực tiếp trên nhiều bộ điều khiển riêng lẻ. Chỉ cần vài thao tác trên màn hình là có thể chuyển đổi chế độ nhanh và chính xác hơn.

Trong bối cảnh doanh nghiệp ngày càng chú trọng hiệu suất và tính ổn định, đầu tư một giải pháp giao diện vận hành phù hợp không còn là chi phí phát sinh, mà là một phần quan trọng trong chiến lược tối ưu sản xuất.

Kết luận

HMI Kinco là một giải pháp giao diện vận hành hiệu quả cho nhiều hệ thống tự động hóa hiện nay. Thiết bị giúp hiển thị trực quan trạng thái máy, hỗ trợ cài đặt tham số, cảnh báo lỗi rõ ràng và nâng cao tính chuyên nghiệp cho tủ điều khiển cũng như toàn bộ hệ thống máy móc. Khi được lựa chọn đúng model, lập trình đúng cách và lắp đặt đúng kỹ thuật, HMI có thể mang lại hiệu quả vận hành rất rõ rệt.

Với các doanh nghiệp đang cần nâng cấp máy, chế tạo hệ thống mới hoặc tích hợp đồng bộ cùng PLC, biến tần, servo và các thiết bị điều khiển khác, việc lựa chọn đơn vị cung cấp có năng lực kỹ thuật là yếu tố rất quan trọng.

Công ty Cổ phần Tự động hóa Toàn Cầu chuyên cung cấp thiết bị tự động hóa, tư vấn giải pháp kỹ thuật và đồng hành cùng khách hàng trong quá trình triển khai thực tế. Nếu bạn cần tư vấn chọn HMI, PLC, biến tần, servo hoặc giải pháp điều khiển phù hợp cho hệ thống sản xuất, hãy liên hệ ngay để được hỗ trợ nhanh và đúng nhu cầu.
