I. Mở bài

HMI Hitech là một trong những dòng màn hình giao diện người máy được nhiều kỹ sư tự động hóa, đơn vị tích hợp hệ thống và nhà máy quan tâm khi cần giải pháp giám sát, vận hành và điều khiển máy móc. Trong thực tế sản xuất, HMI không chỉ đóng vai trò hiển thị trạng thái hoạt động mà còn là cầu nối trực quan giữa người vận hành với PLC, biến tần, servo và các thiết bị trường khác. Khi lựa chọn đúng thiết bị, doanh nghiệp có thể tối ưu thao tác vận hành, giảm thời gian dừng máy và nâng cao khả năng chẩn đoán lỗi.

Tuy nhiên, không phải ai cũng hiểu rõ HMI Hitech phù hợp với hệ thống nào, cần lưu ý gì khi cấu hình truyền thông, cũng như cách đánh giá một màn hình HMI dựa trên nhu cầu thực tế thay vì chỉ nhìn vào kích thước hoặc giá thành. Bài viết dưới đây sẽ đi sâu vào khía cạnh kỹ thuật, ứng dụng và kinh nghiệm triển khai thực tế để giúp bạn có cái nhìn đầy đủ hơn trước khi đầu tư cho hệ thống điều khiển.

II. HMI Hitech là gì trong hệ thống tự động hóa

HMI Hitech là thiết bị giao diện người máy dùng để hiển thị dữ liệu, trạng thái hoạt động, cảnh báo và cho phép người vận hành tương tác trực tiếp với hệ thống điều khiển. Về bản chất, HMI là lớp trung gian giữa con người và bộ điều khiển trung tâm như PLC. Thông qua màn hình này, người dùng có thể theo dõi tốc độ động cơ, đếm sản phẩm, áp suất, nhiệt độ, thời gian chu kỳ hoặc thay đổi các thông số cài đặt công nghệ.

Trong hệ thống tự động hóa công nghiệp, một màn hình HMI tốt cần đáp ứng ba yêu cầu cốt lõi. Thứ nhất là hiển thị rõ ràng và trực quan để người vận hành dễ thao tác. Thứ hai là hỗ trợ truyền thông ổn định với PLC hoặc các thiết bị ngoại vi. Thứ ba là cho phép xây dựng giao diện điều khiển phù hợp với từng dây chuyền sản xuất cụ thể.

Dòng HMI này thường được quan tâm trong các ứng dụng máy đóng gói, máy cắt, máy dán nhãn, hệ thống băng tải, tủ điều khiển trạm bơm hoặc các cụm máy OEM. Với những hệ thống vừa và nhỏ, HMI đóng vai trò cực kỳ quan trọng vì nó giúp giản lược số lượng nút nhấn cơ khí, đèn báo và đồng hồ analog trên mặt tủ điện. Nhờ đó, tủ điện gọn hơn, dễ bảo trì hơn và cũng chuyên nghiệp hơn về mặt vận hành.

III. Vai trò của HMI Hitech trong điều khiển và giám sát

Một trong những giá trị lớn nhất của HMI Hitech là biến các tín hiệu kỹ thuật phức tạp thành giao diện trực quan mà người vận hành có thể hiểu và thao tác nhanh. Thay vì phải đọc trạng thái bit, thanh ghi hay truy vết lỗi trực tiếp trên PLC, kỹ thuật viên chỉ cần nhìn vào màn hình để biết máy đang chạy chế độ nào, lỗi đang xuất hiện ở đâu và cần xử lý bước nào tiếp theo.

Trong các máy sản xuất hiện đại, HMI thường đảm nhiệm nhiều chức năng đồng thời. Chẳng hạn, nó hiển thị thông số cài đặt như thời gian ép, tốc độ băng tải, nhiệt độ gia nhiệt, số lượng sản phẩm mục tiêu. Đồng thời, nó cũng cho phép chuyển chế độ Auto, Manual, Jog hoặc Reset alarm. Với các ứng dụng yêu cầu truy xuất lỗi nhanh, HMI còn hỗ trợ hiển thị lịch sử cảnh báo để kỹ sư bảo trì dễ xác định nguyên nhân.

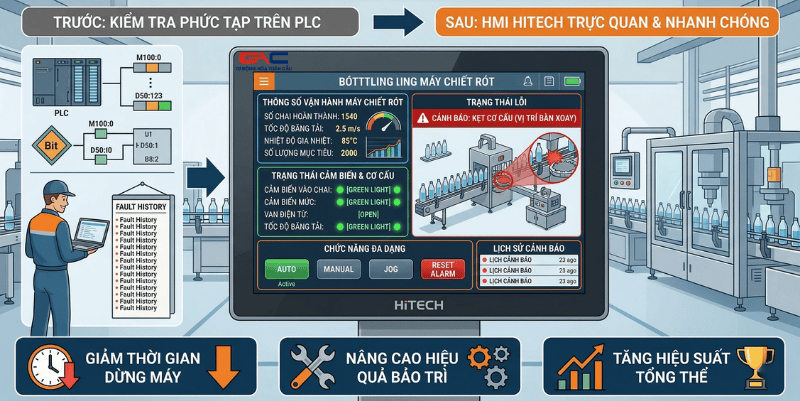

Ví dụ trong một máy chiết rót, HMI có thể hiển thị số chai đã hoàn thành, trạng thái cảm biến vào chai, cảm biến mức, trạng thái van điện từ và tốc độ băng tải. Khi phát sinh lỗi thiếu chai hoặc kẹt cơ cấu, màn hình sẽ cảnh báo ngay vị trí bất thường thay vì buộc người vận hành kiểm tra thủ công từng cụm cơ khí. Điều này giúp giảm đáng kể thời gian dừng máy và nâng cao hiệu quả bảo trì.

IV. Cấu tạo và nguyên lý làm việc của HMI Hitech

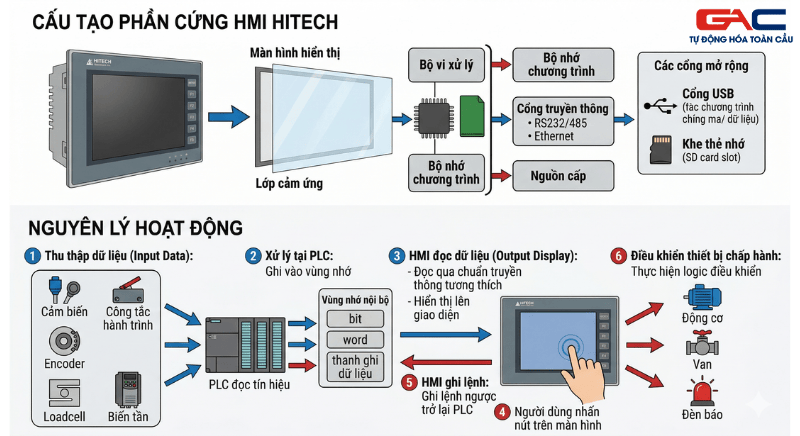

Để hiểu và khai thác đúng HMI Hitech, cần nhìn nó dưới góc độ một thiết bị điện tử công nghiệp có khả năng xử lý giao diện và truyền thông dữ liệu. Một màn hình HMI thường bao gồm màn hình hiển thị, lớp cảm ứng, bộ vi xử lý, bộ nhớ chương trình, cổng truyền thông và nguồn cấp. Một số model còn có cổng USB hoặc khe thẻ nhớ để nạp chương trình, sao lưu dữ liệu hoặc cập nhật cấu hình.

Nguyên lý hoạt động của HMI khá rõ ràng. PLC hoặc bộ điều khiển sẽ đọc tín hiệu từ cảm biến, công tắc hành trình, encoder, loadcell hoặc biến tần. Sau đó dữ liệu được ghi vào các vùng nhớ nội bộ như bit, word hoặc thanh ghi dữ liệu. Màn hình HMI sẽ đọc các vùng nhớ này qua chuẩn truyền thông tương thích để hiển thị lên giao diện. Khi người dùng nhấn nút trên màn hình, HMI sẽ ghi lệnh ngược trở lại PLC, từ đó PLC thực hiện logic điều khiển thiết bị chấp hành.

Trong thực tế, độ ổn định của hệ thống không chỉ phụ thuộc vào chất lượng màn hình mà còn phụ thuộc vào cách quy hoạch địa chỉ, tốc độ truyền thông, chống nhiễu cáp tín hiệu và cách lập trình giao diện. Một màn hình tốt nhưng cấu hình sai baudrate, chọn sai driver PLC hoặc đấu nối truyền thông không chuẩn thì vẫn có thể gây treo dữ liệu, mất kết nối hoặc thao tác chậm.

V. Ưu điểm nổi bật của HMI Hitech trong ứng dụng thực tế

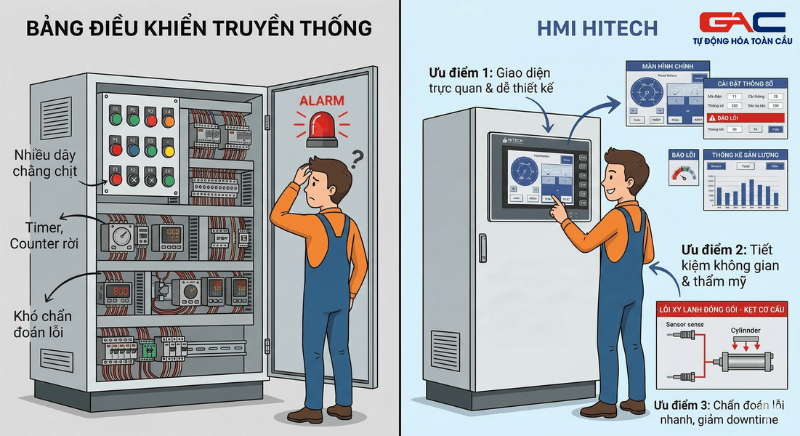

Khi xét ở góc độ vận hành và tích hợp hệ thống, HMI Hitech thường được đánh giá cao ở tính trực quan, khả năng thay thế các phần tử hiển thị rời và mức độ linh hoạt trong lập trình giao diện. Đây là lý do nhiều đơn vị chế tạo máy lựa chọn HMI thay cho bảng nút nhấn truyền thống.

Ưu điểm đầu tiên là giao diện dễ thiết kế theo đúng công nghệ máy. Kỹ sư có thể bố trí màn hình chính, màn hình cài đặt thông số, màn hình báo lỗi, màn hình thống kê sản lượng hoặc bảo trì định kỳ. Việc tổ chức dữ liệu hợp lý sẽ giúp người vận hành mới tiếp cận máy nhanh hơn và giảm sai sót trong sản xuất.

Ưu điểm thứ hai là tiết kiệm không gian tủ điện. Thay vì cần nhiều đèn báo, timer, counter hay bộ hiển thị nhiệt độ dạng rời, nay có thể gom về một màn hình duy nhất. Điều này không chỉ giảm kích thước mặt tủ mà còn giúp hệ thống thẩm mỹ hơn, dây đấu gọn hơn và việc mở rộng chức năng sau này dễ hơn.

Ưu điểm thứ ba là hỗ trợ chuẩn đoán lỗi nhanh. Một máy đóng gói nếu chỉ dùng đèn báo sẽ rất khó xác định lỗi thuộc cảm biến, xy lanh, servo hay nguồn cấp. Nhưng nếu hiển thị trên HMI theo từng cụm chức năng, việc truy lỗi sẽ nhanh hơn rất nhiều. Đây là yếu tố mang lại hiệu quả rõ ràng trong môi trường sản xuất cần giảm thời gian downtime.

VI. Cách lựa chọn HMI Hitech phù hợp với từng hệ thống

Việc chọn HMI Hitech không nên chỉ dựa vào giá hay kích thước màn hình. Cần xem xét đồng thời kiến trúc điều khiển, loại PLC đang dùng, số lượng điểm dữ liệu hiển thị, mức độ phức tạp của giao diện và môi trường lắp đặt thực tế. Một lựa chọn đúng ngay từ đầu sẽ giảm nhiều rủi ro khi thi công và vận hành.

Tiêu chí đầu tiên là khả năng tương thích truyền thông. Nếu hệ thống đang dùng PLC Mitsubishi, Delta, Siemens hoặc Omron thì cần kiểm tra chính xác driver hỗ trợ, chuẩn kết nối, cổng giao tiếp và tốc độ truyền dữ liệu. Đây là yếu tố kỹ thuật quan trọng nhất vì màn hình đẹp nhưng không kết nối ổn định thì không có giá trị vận hành.

Tiêu chí thứ hai là kích thước màn hình. Với máy đơn giản chỉ cần hiển thị vài thông số và nút điều khiển, màn hình cỡ nhỏ là đủ. Nhưng với dây chuyền có nhiều chế độ, nhiều trang công nghệ hoặc cần hiển thị sơ đồ quy trình thì nên chọn màn hình lớn hơn để thao tác thuận tiện và tránh giao diện quá dày đặc.

Tiêu chí thứ ba là môi trường làm việc. Nếu lắp đặt trong nhà máy có bụi, rung hoặc độ ẩm cao thì cần quan tâm đến độ bền mặt trước, chuẩn bảo vệ, nguồn cấp ổn định và chống nhiễu truyền thông. Trong một số trường hợp, màn hình đặt gần biến tần hoặc servo phải đặc biệt chú ý đến nối đất và đi dây tín hiệu đúng kỹ thuật để tránh nhiễu.

VII. Những lưu ý quan trọng khi lập trình và đấu nối HMI

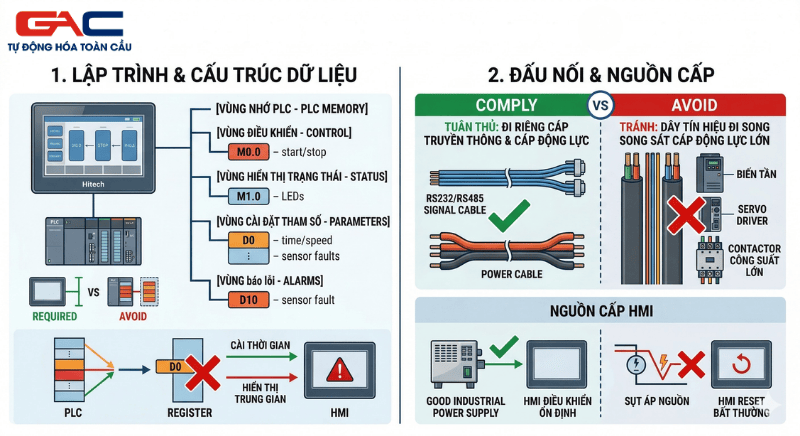

Trong triển khai thực tế, rất nhiều sự cố không đến từ phần cứng mà đến từ cách lập trình hoặc đấu nối sai nguyên tắc. Khi làm việc với HMI Hitech, kỹ sư nên xây dựng cấu trúc dữ liệu logic ngay từ đầu. Các vùng nhớ điều khiển, hiển thị trạng thái, cài đặt tham số và báo lỗi cần được phân tách rõ ràng để thuận tiện cho cả lập trình PLC lẫn giao diện HMI.

Một lỗi phổ biến là dùng chung vùng nhớ cho nhiều mục đích khác nhau, khiến dữ liệu dễ ghi đè hoặc gây nhầm lẫn khi bảo trì. Ví dụ thanh ghi cài thời gian nếu đồng thời bị dùng cho hiển thị trung gian thì sau một thời gian chạy máy có thể phát sinh lỗi rất khó truy. Bởi vậy, tiêu chuẩn hóa map địa chỉ là việc nên làm trong mọi dự án.

Về đấu nối, cần tuân thủ nguyên tắc đi riêng cáp truyền thông với cáp động lực. Không nên để dây RS232, RS485 hoặc cáp tín hiệu đi song song sát với dây cấp cho biến tần, servo driver hoặc contactor công suất lớn. Ngoài ra, nguồn cấp cho HMI nên ổn định, ưu tiên dùng nguồn công nghiệp chất lượng tốt để tránh sụt áp gây reset màn hình. Đây là chi tiết nhỏ nhưng ảnh hưởng lớn đến độ ổn định của hệ thống.

VIII. Ứng dụng thực tế của HMI Hitech trong nhà máy và máy OEM

HMI Hitech thường xuất hiện trong nhiều nhóm ứng dụng khác nhau, từ máy đơn lẻ đến dây chuyền sản xuất tích hợp. Ở nhóm máy OEM, màn hình này phù hợp cho máy cắt, máy dán nhãn, máy co màng, máy đóng gói, máy chiết rót hoặc băng tải phân loại. Trong các hệ thống này, HMI đóng vai trò trung tâm để người vận hành cài đặt công thức, theo dõi trạng thái cơ cấu chấp hành và xử lý cảnh báo.

Ở nhóm hệ thống hạ tầng kỹ thuật, HMI có thể được dùng trong trạm bơm, tủ điều khiển quạt thông gió, hệ thống xử lý nước hoặc giám sát bể chứa. Khi đó, giao diện cần tập trung vào mức nước, trạng thái bơm, dòng điện, áp suất và chế độ luân phiên thiết bị. Một màn hình được thiết kế tốt sẽ giúp kỹ thuật viên trực ca phát hiện bất thường nhanh và ra quyết định chính xác hơn.

Ví dụ trong một hệ thống băng tải phân loại sản phẩm theo cảm biến quang, HMI có thể hiển thị số lượng sản phẩm đạt, số lượng lỗi, tốc độ băng tải, trạng thái từng cảm biến và thời gian hoạt động của motor. Khi kết hợp với PLC và biến tần, người dùng có thể thay đổi tốc độ vận chuyển hoặc thời gian phân loại trực tiếp trên màn hình mà không cần can thiệp sâu vào chương trình điều khiển.

IX. Kết luận

HMI Hitech là giải pháp giao diện vận hành đáng quan tâm trong các hệ thống điều khiển công nghiệp, đặc biệt với máy OEM, dây chuyền vừa và nhỏ hoặc các ứng dụng cần hiển thị trạng thái và cài đặt thông số trực quan. Để khai thác hiệu quả, người dùng cần hiểu rõ nguyên lý hoạt động, khả năng truyền thông, cách tổ chức dữ liệu và các lưu ý về đấu nối chống nhiễu trong môi trường công nghiệp.

Quan trọng hơn, việc lựa chọn HMI không nên dừng ở mức chọn một màn hình hiển thị, mà cần đặt trong tổng thể kiến trúc tự động hóa gồm PLC, biến tần, servo, cảm biến, nguồn công nghiệp và thiết bị đóng cắt. Một giải pháp phù hợp sẽ giúp hệ thống vận hành ổn định hơn, dễ bảo trì hơn và tiết kiệm chi phí dài hạn cho doanh nghiệp.

Nếu bạn đang cần tư vấn dịch vụ cung cấp thiết bị tự động hóa cho tủ điện, máy móc và dây chuyền sản xuất, hãy liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ giải pháp phù hợp với nhu cầu thực tế.
