Mở bài

Trong các hệ thống điều khiển công nghiệp hiện đại, HMI không còn là một thiết bị phụ trợ chỉ dùng để hiển thị trạng thái máy. Trên thực tế, đây là điểm giao tiếp trực tiếp giữa con người và dây chuyền sản xuất, nơi người vận hành theo dõi thông số, thao tác điều khiển, xác nhận cảnh báo và xử lý các tình huống phát sinh trong thời gian thực. Khi doanh nghiệp muốn nâng cao tính trực quan, giảm thời gian dừng máy và chuẩn hóa quá trình vận hành, việc lựa chọn HMI phù hợp trở thành một yếu tố rất quan trọng.

Trong số các thương hiệu đang được sử dụng tại nhà máy, hmi allen bradley là dòng sản phẩm được đánh giá cao nhờ khả năng tích hợp mạnh với hệ sinh thái Rockwell Automation, độ ổn định tốt và phù hợp với những dây chuyền yêu cầu độ tin cậy cao. Không chỉ đáp ứng nhu cầu hiển thị và điều khiển cơ bản, thiết bị còn hỗ trợ xây dựng giao diện vận hành chuyên nghiệp, quản lý cảnh báo rõ ràng và tối ưu cho các hệ thống có mức độ tự động hóa cao.

Bài viết dưới đây sẽ phân tích sâu về HMI Allen Bradley dưới góc nhìn kỹ thuật, từ cấu tạo, nguyên lý hoạt động, dòng sản phẩm phổ biến, lợi ích thực tế cho đến cách lựa chọn phù hợp với từng mô hình sản xuất. Nội dung được trình bày theo hướng ứng dụng thực tế, giúp kỹ sư, chủ đầu tư và bộ phận mua hàng có cái nhìn rõ ràng hơn trước khi triển khai.

HMI Allen Bradley là gì và vai trò trong nhà máy

HMI là viết tắt của Human Machine Interface, tức giao diện người và máy. Nói một cách đơn giản, đây là thiết bị cho phép người dùng quan sát trạng thái vận hành của hệ thống và thực hiện các thao tác điều khiển mà không cần can thiệp trực tiếp vào PLC hay mạch điều khiển bên trong tủ điện. HMI có thể là màn hình cảm ứng, màn hình kèm phím cứng hoặc giao diện công nghiệp kết nối với phần mềm giám sát.

Với hmi allen bradley, vai trò này được nâng lên một cấp độ cao hơn nhờ khả năng đồng bộ tốt với PLC Allen Bradley, đặc biệt trong các hệ thống sử dụng CompactLogix, ControlLogix hay Micro800. Khi HMI và PLC nằm trong cùng một hệ sinh thái, kỹ sư có thể cấu hình nhanh hơn, trao đổi dữ liệu ổn định hơn và hạn chế nhiều lỗi phát sinh trong quá trình tích hợp. Đây là một ưu điểm rất thực tế khi triển khai các dây chuyền đòi hỏi thời gian commissioning ngắn và yêu cầu vận hành bền bỉ.

Ở góc độ nhà máy, HMI còn giúp chuẩn hóa thao tác vận hành. Thay vì dựa nhiều vào kinh nghiệm cá nhân của từng nhân sự, doanh nghiệp có thể xây dựng các giao diện trực quan, quy trình nhập thông số rõ ràng và cảnh báo cụ thể cho từng tình huống. Điều này giúp giảm sai số do thao tác thủ công, hỗ trợ đào tạo nhân sự mới và nâng cao mức độ kiểm soát toàn hệ thống.

Cấu tạo và nguyên lý hoạt động của HMI Allen Bradley

Về mặt phần cứng, HMI Allen Bradley thường bao gồm màn hình hiển thị, lớp cảm ứng hoặc cụm phím thao tác, bộ xử lý trung tâm, bộ nhớ lưu chương trình giao diện, các cổng truyền thông và nguồn cấp. Tùy theo từng dòng sản phẩm, người dùng có thể gặp các model kích thước từ nhỏ đến lớn, phục vụ từ máy độc lập đến hệ thống dây chuyền nhiều trạm.

Nguyên lý hoạt động của HMI tương đối rõ ràng. Màn hình nhận dữ liệu từ PLC hoặc thiết bị điều khiển thông qua mạng truyền thông. Dữ liệu này được chuyển thành các thông tin trực quan như giá trị số, đèn báo trạng thái, đồ thị xu hướng, thanh bar hiển thị mức tải, biểu tượng van, motor hay cảnh báo lỗi. Khi người vận hành thao tác trên màn hình, tín hiệu ngược lại sẽ được gửi xuống PLC để thực hiện lệnh điều khiển tương ứng. Quá trình trao đổi diễn ra liên tục theo chu kỳ quét đã được cài đặt.

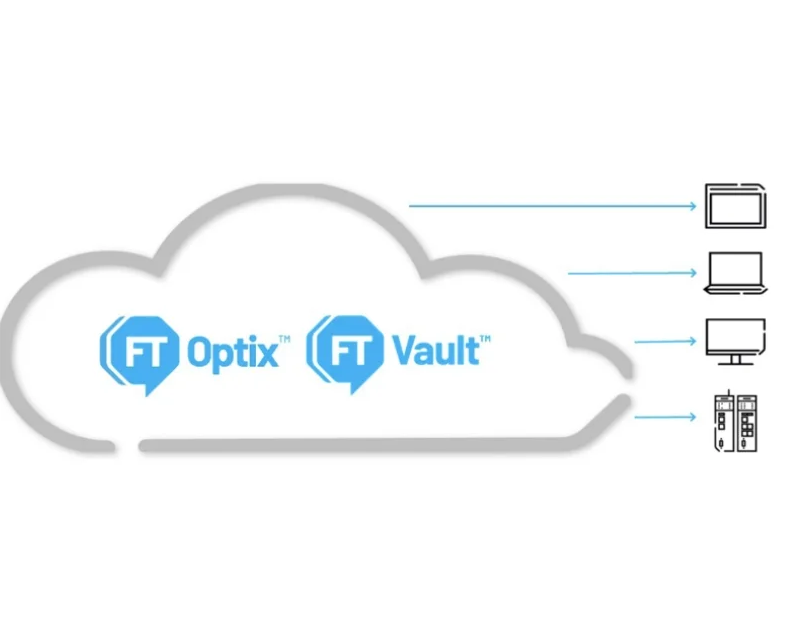

Điểm mạnh của Allen Bradley không chỉ nằm ở phần cứng mà còn ở nền tảng phần mềm cấu hình giao diện. Khi xây dựng dự án đúng kỹ thuật, HMI có thể hiển thị trạng thái theo thời gian thực, điều khiển liên động nhiều cơ cấu, quản lý alarm và hỗ trợ chẩn đoán lỗi rất hiệu quả. Trong môi trường sản xuất nơi chỉ cần vài phút dừng máy cũng gây tổn thất lớn, khả năng hiển thị rõ nguyên nhân sự cố là giá trị rất đáng kể.

Các dòng HMI Allen Bradley phổ biến hiện nay

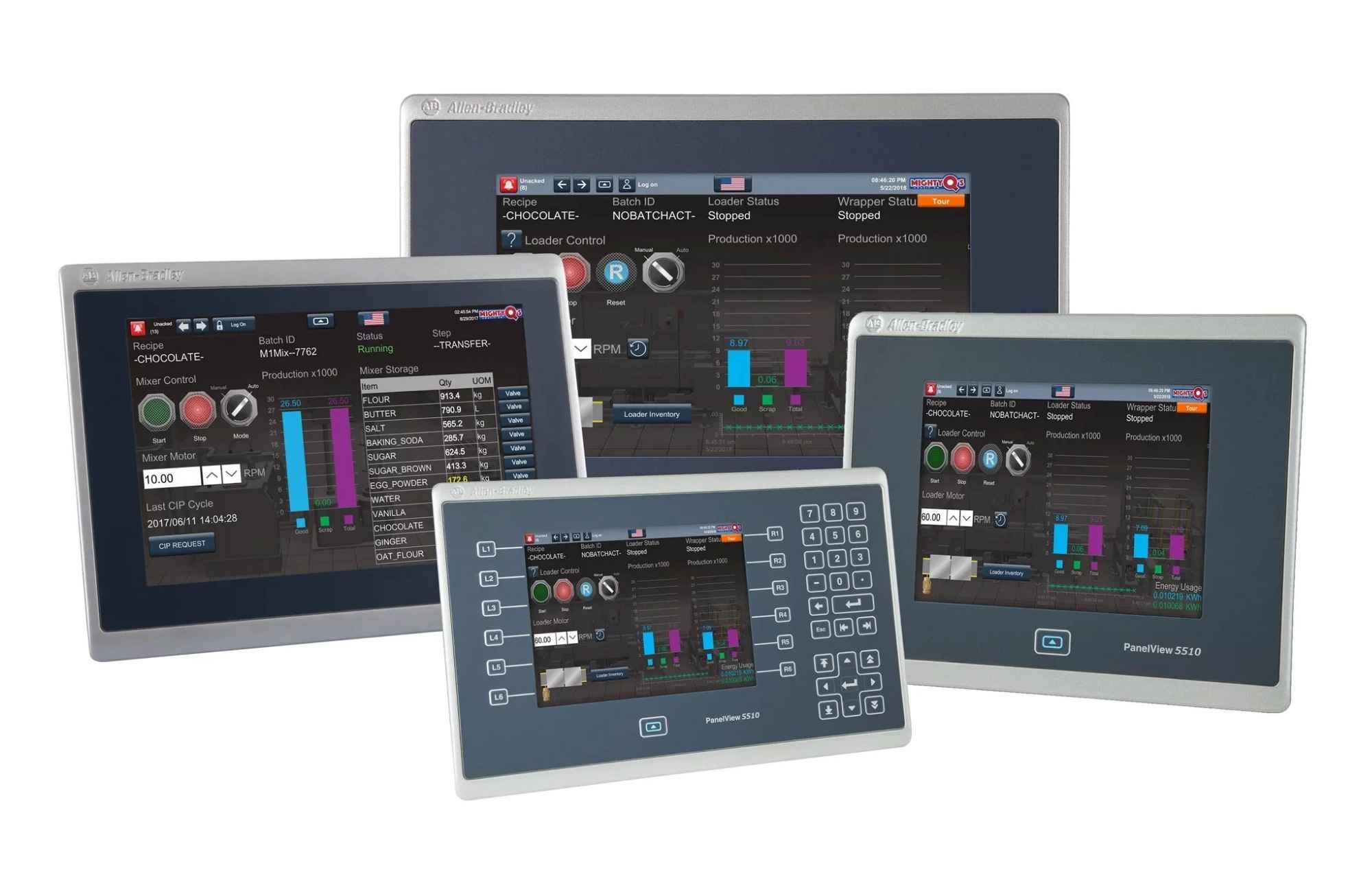

Trên thị trường, khi nhắc đến HMI Allen Bradley, người dùng thường biết nhiều đến dòng PanelView. Đây là nhóm sản phẩm đã được dùng rộng rãi trong các nhà máy sử dụng giải pháp Rockwell. Tùy theo yêu cầu ứng dụng, doanh nghiệp có thể lựa chọn những thế hệ khác nhau với mức hiệu năng, tính năng và khả năng truyền thông tương ứng.

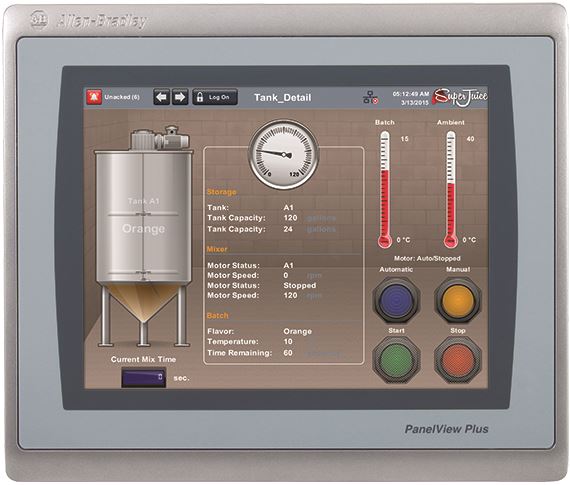

PanelView Standard phù hợp hơn cho các ứng dụng hiển thị và thao tác cơ bản. Dòng này thường được dùng ở các máy độc lập, số lượng màn hình không nhiều, ít yêu cầu về lưu trữ dữ liệu hay hiển thị đồ họa phức tạp. Với hệ thống cần giao diện trực quan hơn, alarm rõ hơn và khả năng xử lý tốt hơn, PanelView Plus thường là lựa chọn quen thuộc của nhiều kỹ sư tích hợp.

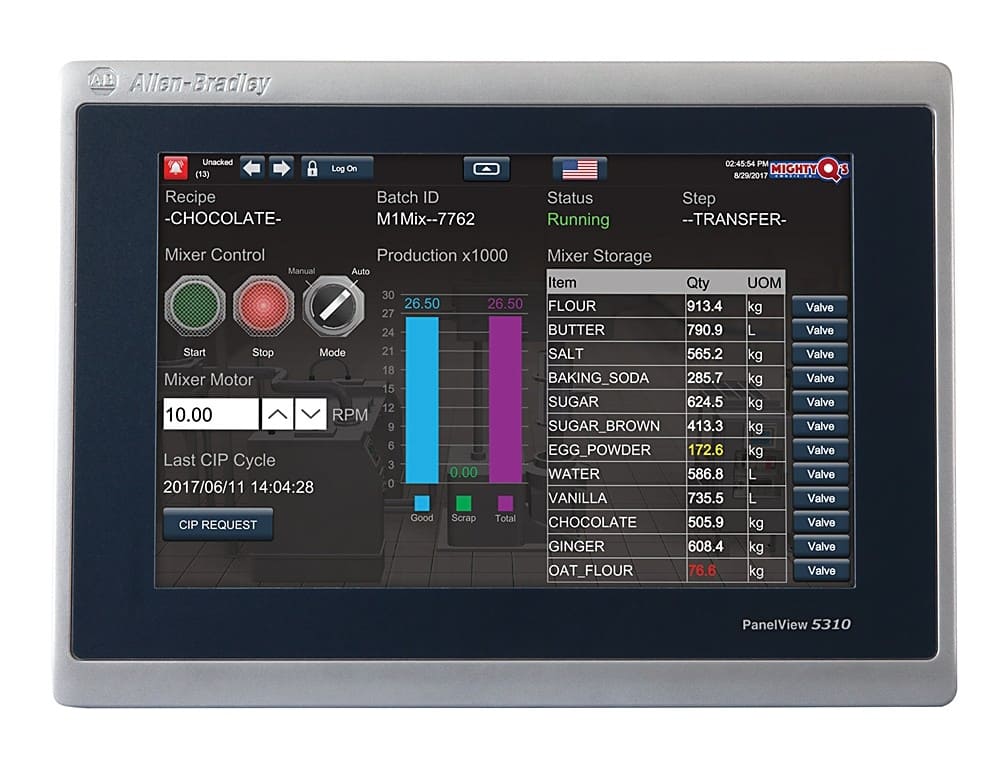

Bên cạnh đó, PanelView 5000 là dòng hiện đại hơn, được thiết kế để tích hợp sâu hơn với nền tảng Logix. Lợi thế của dòng này là khả năng làm việc đồng bộ tốt, hỗ trợ cấu hình thuận tiện và phù hợp với các hệ thống sản xuất yêu cầu tiêu chuẩn cao. Khi xét trên tổng thể vận hành, việc chọn đúng dòng HMI không chỉ ảnh hưởng đến trải nghiệm sử dụng mà còn tác động trực tiếp đến khả năng mở rộng hệ thống trong tương lai.

Ưu điểm nổi bật của HMI Allen Bradley trong ứng dụng thực tế

Một trong những lý do khiến HMI Allen Bradley được đánh giá cao là tính đồng bộ hệ thống. Trong các dự án sử dụng PLC Allen Bradley, mạng Ethernet/IP và các thiết bị công nghiệp thuộc hệ Rockwell, việc triển khai HMI cùng nền tảng sẽ giúp giảm đáng kể thời gian cấu hình truyền thông. Kỹ sư không cần xử lý quá nhiều lớp chuyển đổi giao thức, đồng thời việc mapping dữ liệu cũng trực quan và ổn định hơn.

Ngoài ra, HMI Allen Bradley còn có ưu điểm về độ bền và tính phù hợp với môi trường công nghiệp. Các nhà máy sản xuất thường có bụi, rung động, nhiệt độ dao động hoặc phải vận hành liên tục theo nhiều ca. Trong điều kiện như vậy, màn hình HMI cần không chỉ đẹp mà còn phải bền, cảm ứng ổn định, hiển thị rõ và ít phát sinh lỗi treo hoặc chậm phản hồi. Đây là lý do dòng sản phẩm này được lựa chọn nhiều ở những dây chuyền đòi hỏi tính sẵn sàng cao.

Một lợi thế kỹ thuật khác là khả năng hỗ trợ cảnh báo và chẩn đoán lỗi. Nếu giao diện được thiết kế đúng, người vận hành có thể biết ngay thiết bị nào đang lỗi, lỗi thuộc nhóm cơ khí, điện hay liên động và cần kiểm tra vị trí nào trước. Từ góc độ bảo trì, đây là yếu tố có giá trị rất lớn vì nó giúp rút ngắn thời gian tìm lỗi, giảm phụ thuộc vào cá nhân có kinh nghiệm lâu năm và hỗ trợ tốt cho công tác chuẩn hóa vận hành nhà máy.

Ứng dụng của HMI Allen Bradley trong các dây chuyền sản xuất

Trong dây chuyền băng tải, phân loại hoặc đóng gói, HMI Allen Bradley thường được dùng để hiển thị trạng thái motor, cảm biến, xi lanh khí nén, tốc độ line, số lượng sản phẩm và các cảnh báo an toàn. Nhờ giao diện trực quan, người vận hành có thể chuyển đổi chế độ Auto và Manual, theo dõi các bước hoạt động của máy và xử lý nhanh khi có lỗi phát sinh. Điều này đặc biệt hữu ích ở các dây chuyền có nhiều công đoạn liên tiếp, nơi việc xác định đúng điểm nghẽn ảnh hưởng trực tiếp đến năng suất.

Ở các hệ thống bơm, quạt, HVAC hoặc xử lý nước, HMI có vai trò theo dõi các giá trị như áp suất, mức nước, nhiệt độ, lưu lượng và trạng thái đóng mở van. Khi giao diện được thiết kế khoa học, kỹ thuật viên có thể nắm tổng quan toàn bộ hệ thống trên một màn hình duy nhất. Từ đó, họ dễ dàng đánh giá thiết bị nào đang hoạt động bình thường, thiết bị nào đang dự phòng và vị trí nào cần kiểm tra khi hệ thống báo lỗi.

Trong các máy đóng gói hoặc máy tự động đổi mã hàng thường xuyên, HMI lại có giá trị ở khả năng lưu recipe. Người dùng có thể tạo sẵn bộ tham số cho từng sản phẩm, sau đó gọi lại nhanh khi chuyển đổi mã hàng. Việc này giúp giảm rất nhiều thời gian setup so với cách cài từng tham số bằng tay, đồng thời hạn chế sai số gây lỗi chất lượng. Đây là một ví dụ điển hình cho thấy HMI không chỉ phục vụ hiển thị mà còn trực tiếp nâng cao hiệu quả vận hành.

Cách chọn HMI Allen Bradley phù hợp với từng dự án

Khi chọn HMI, nhiều doanh nghiệp thường chú ý trước tiên đến kích thước màn hình. Tuy nhiên, đây chỉ là một phần của bài toán. Thực tế, model HMI phù hợp phải được xác định dựa trên số lượng tag, mức độ phức tạp giao diện, nhu cầu lưu dữ liệu, chuẩn truyền thông và môi trường lắp đặt. Nếu chỉ chọn theo cảm quan hoặc theo thói quen, rất dễ gặp tình trạng thiếu tài nguyên hoặc đầu tư vượt nhu cầu thực tế.

Yếu tố đầu tiên cần xem là quy mô hệ thống. Nếu máy chỉ có vài cụm chấp hành, ít alarm và không cần lưu lịch sử, HMI cấu hình cơ bản đã có thể đáp ứng. Nhưng nếu dây chuyền có nhiều motor, biến tần, servo, cụm gia nhiệt, recipe sản phẩm và yêu cầu phân quyền người dùng, nên chọn dòng có hiệu năng xử lý tốt hơn. Việc này giúp giao diện phản hồi mượt hơn và tránh treo màn hình khi tải dữ liệu lớn.

Yếu tố thứ hai là khả năng tương thích với bộ điều khiển trung tâm. Nếu nhà máy đang dùng Allen Bradley thì việc đồng bộ cùng hệ là lựa chọn hợp lý. Trong các ứng dụng cần tối ưu ngân sách hơn, doanh nghiệp cũng có thể tham khảo thêm dòng HMI Xinje như một giải pháp linh hoạt cho những máy tiêu chuẩn hoặc hệ thống có yêu cầu vừa phải. Dù chọn phương án nào, nguyên tắc quan trọng vẫn là bảo đảm sự tương thích giữa HMI, PLC và kiến trúc truyền thông của toàn hệ thống.

Cuối cùng là điều kiện môi trường. Một màn hình đặt trong phòng điều khiển khô ráo sẽ khác với màn hình lắp trực tiếp tại tủ máy ngoài xưởng. Nếu khu vực vận hành có bụi, hơi ẩm, rung hoặc thao tác liên tục, cần xem kỹ cấp bảo vệ, chất lượng bề mặt cảm ứng, độ sáng hiển thị và độ bền tổng thể của thiết bị trước khi quyết định.

Kinh nghiệm thiết kế giao diện HMI Allen Bradley hiệu quả

Thiết bị tốt chỉ phát huy hết giá trị khi giao diện được thiết kế đúng nguyên tắc. Trên thực tế, nhiều hệ thống dùng HMI chất lượng cao nhưng giao diện lại rối, thiếu logic, hiển thị khó hiểu và gây khó khăn cho cả người vận hành lẫn đội bảo trì. Vì vậy, phần mềm giao diện cần được đầu tư đúng mức thay vì chỉ làm cho đủ chức năng.

Trước hết, bố cục phải trực quan và có tính phân cấp. Màn hình tổng quan nên cho người dùng nhìn thấy toàn bộ dây chuyền hoặc toàn bộ máy trong một khung hình. Từ đó, họ có thể đi sâu vào từng cụm như băng tải, cụm gia nhiệt, trạm bơm, trạm khí nén hoặc trục servo. Cách bố trí này giúp người mới cũng có thể làm quen nhanh và tránh thao tác sai do phải chuyển qua quá nhiều màn hình rời rạc.

Tiếp theo là quy chuẩn màu sắc và trạng thái. Màu nên được dùng có chủ đích, ví dụ xanh cho đang chạy, xám cho dừng, đỏ cho lỗi, vàng cho cảnh báo. Không nên sử dụng quá nhiều hiệu ứng nhấp nháy hoặc quá nhiều màu mạnh trong cùng một màn hình vì sẽ làm người vận hành khó tập trung. Cùng với đó, nội dung alarm phải cụ thể, tránh hiển thị kiểu mã lỗi chung chung không mang ý nghĩa thực tế.

Ngoài HMI, một giao diện điều khiển ổn định còn phụ thuộc vào bộ điều khiển trung tâm và chất lượng nguồn cấp. Với những hệ thống máy độc lập, một số doanh nghiệp cũng cân nhắc các dòng PLC Xinje để tối ưu chi phí mà vẫn bảo đảm chức năng điều khiển. Đồng thời, việc sử dụng nguồn GAC phù hợp cho tủ điện là yếu tố rất quan trọng giúp HMI, PLC và các thiết bị truyền thông hoạt động ổn định hơn trong môi trường có nhiễu hoặc tải biến động.

Những lỗi thường gặp khi triển khai HMI Allen Bradley

Một lỗi rất phổ biến là chọn HMI theo thói quen mà không tính đúng số lượng dữ liệu cần hiển thị. Khi hệ thống mở rộng thêm motor, cảm biến, biến tần hoặc yêu cầu bổ sung nhiều recipe, HMI cũ bắt đầu phản hồi chậm, chuyển màn hình lâu hoặc không đủ bộ nhớ cho dự án mới. Điều này làm phát sinh chi phí thay thế thiết bị và chỉnh sửa chương trình sau này.

Lỗi tiếp theo là thiết kế giao diện thiên về hình thức mà thiếu góc nhìn vận hành. Nhiều màn hình được vẽ đẹp nhưng các nút điều khiển không hợp lý, cảnh báo không rõ ràng, thông tin quan trọng lại nằm sâu trong nhiều lớp menu. Khi sự cố xảy ra, người vận hành mất thời gian tìm đúng màn hình và đội bảo trì cũng khó khoanh vùng lỗi. Trong môi trường sản xuất, một giao diện tốt phải ưu tiên tốc độ hiểu và tốc độ xử lý hơn là chỉ đẹp về đồ họa.

Một sai sót khác là bỏ qua chất lượng truyền thông và nguồn cấp. HMI đôi khi bị treo hoặc mất kết nối không phải do bản thân màn hình, mà do cấu trúc mạng chưa đúng, cáp truyền thông chất lượng kém, tiếp địa không tốt hoặc nguồn cấp không ổn định. Vì vậy, khi đánh giá lỗi hệ thống, cần nhìn toàn bộ kiến trúc thay vì chỉ tập trung vào một thiết bị đơn lẻ.

Kết luận

Hmi allen bradley là lựa chọn rất đáng cân nhắc cho các nhà máy cần một nền tảng giao diện vận hành ổn định, trực quan và đồng bộ với hệ điều khiển Rockwell Automation. Giá trị của thiết bị không chỉ nằm ở khả năng hiển thị mà còn ở việc hỗ trợ chẩn đoán lỗi, giảm thời gian dừng máy, chuẩn hóa thao tác vận hành và nâng cao tính chuyên nghiệp cho toàn bộ dây chuyền sản xuất.

Nếu doanh nghiệp đang cần tư vấn lựa chọn HMI phù hợp, đồng thời muốn xây dựng giải pháp đồng bộ từ màn hình vận hành, PLC đến nguồn cấp cho tủ điện, Công ty Cổ phần Tự động hóa Toàn Cầu sẵn sàng hỗ trợ từ khâu tư vấn kỹ thuật đến cung cấp thiết bị thực tế. Liên hệ ngay để được đề xuất cấu hình phù hợp với yêu cầu vận hành, ngân sách đầu tư và đặc thù nhà máy của bạn.
