HMI Alarm Và Cách Tối Ưu Cảnh Báo Trên HMI

HMI alarm giúp giám sát cảnh báo hiệu quả hơn. Tìm hiểu cách thiết kế, hiển thị và tối ưu alarm trên HMI để giảm nhiễu, tăng an toàn.

Danh mục dự án

1. Giới thiệu

1.1. HMI alarm là gì trong vận hành công nghiệp

HMI alarm là lớp cảnh báo hiển thị trên giao diện người máy để giúp người vận hành nhận ra bất thường và phản ứng kịp thời. Trong hệ thống có PLC, SCADA, DCS hoặc các cảm biến hiện trường, alarm không chỉ là tín hiệu lỗi đơn thuần mà còn là công cụ dẫn hướng hành động. Nếu hmi alarm được xây dựng tốt, người vận hành sẽ biết vấn đề đang diễn ra ở đâu, mức độ nghiêm trọng ra sao và cần kiểm tra bước nào trước.

Trong thực tế, nhiều nhà máy vẫn gặp tình trạng giao diện có quá nhiều cảnh báo nhưng lại thiếu giá trị sử dụng. Khi đó, alarm xuất hiện liên tục, khó đọc, khó ưu tiên và dễ gây bỏ sót sự cố thật sự quan trọng. Đây là lý do hmi alarm ngày càng được quan tâm trong các dự án nâng cấp hệ thống điều khiển và chuyển đổi số nhà máy.

1.2. Vì sao doanh nghiệp cần tối ưu hmi alarm

Doanh nghiệp không chỉ tối ưu hmi alarm để hệ thống đẹp hơn mà chủ yếu để tăng an toàn, giảm dừng máy và hỗ trợ ra quyết định nhanh hơn trong ca vận hành. Một hệ thống cảnh báo rõ ràng sẽ giúp giảm thời gian phản ứng, hạn chế báo động giả và tránh để người trực ca bị quá tải thông tin. Từ nền tảng đó, các phần tiếp theo sẽ đi vào vai trò, nguyên tắc thiết kế và cách triển khai hmi alarm sao cho hiệu quả.

2. HMI alarm là gì và vai trò trong hệ thống điều khiển

2.1. Phân biệt alarm với event và alert

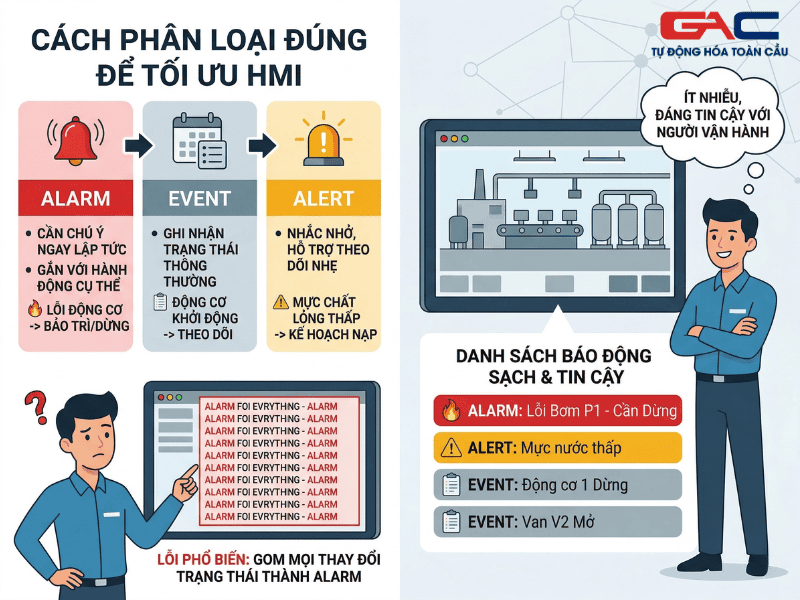

Một trong những lỗi phổ biến là gom mọi thay đổi trạng thái thành alarm. Trên thực tế, alarm là tín hiệu cần được chú ý và thường gắn với hành động cụ thể. Event là sự kiện ghi nhận trạng thái, như động cơ khởi động hoặc van đóng mở. Alert thường nhẹ hơn, mang tính nhắc nhở hoặc hỗ trợ theo dõi. Khi phân biệt rõ, hệ thống hmi alarm sẽ sạch hơn, ít nhiễu hơn và đáng tin cậy hơn với người vận hành.

2.2. Vai trò của hmi alarm đối với sản xuất

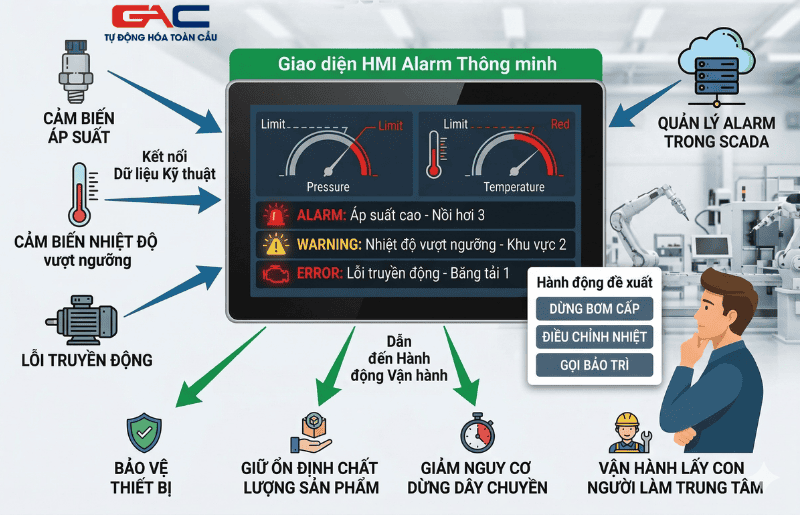

Trong nhà máy, hmi alarm giúp kết nối dữ liệu kỹ thuật với hành động vận hành. Một cảnh báo áp suất cao, nhiệt độ vượt ngưỡng hoặc lỗi truyền động không chỉ để hiển thị mà còn để ngăn rủi ro lan rộng. Khi được thiết kế bài bản, hmi alarm hỗ trợ bảo vệ thiết bị, giữ ổn định chất lượng sản phẩm và giảm nguy cơ dừng dây chuyền. Đây cũng là yếu tố quan trọng trong quản lý alarm trong SCADA và trong tư duy vận hành hiện đại lấy con người làm trung tâm.

3. Nguyên tắc thiết kế hmi alarm hiệu quả

3.1. Chỉ tạo alarm khi cần hành động

Nguyên tắc đầu tiên là không phải mọi bất thường đều nên trở thành alarm. Một hmi alarm có giá trị phải trả lời được câu hỏi người vận hành cần làm gì khi nhìn thấy nó. Nếu không có hành động rõ ràng, tín hiệu đó nên được chuyển thành event hoặc thông báo theo dõi. Cách làm này giúp giảm tình trạng danh sách alarm phình to nhưng thiếu ý nghĩa thực tế.

3.2. Gắn mức ưu tiên theo tác động thực tế

Không nên để mọi alarm ở cùng một mức độ. Alarm liên quan đến an toàn, nguy cơ hỏng thiết bị hay ảnh hưởng chất lượng phải được phân cấp khác nhau. Khi mức ưu tiên hợp lý, người trực ca sẽ biết nên xử lý cái nào trước, cái nào theo dõi sau. Đây là nền tảng quan trọng trong alarm management và là yếu tố quyết định chất lượng của hmi alarm trong nhà máy.

3.3. Viết thông điệp alarm rõ ràng

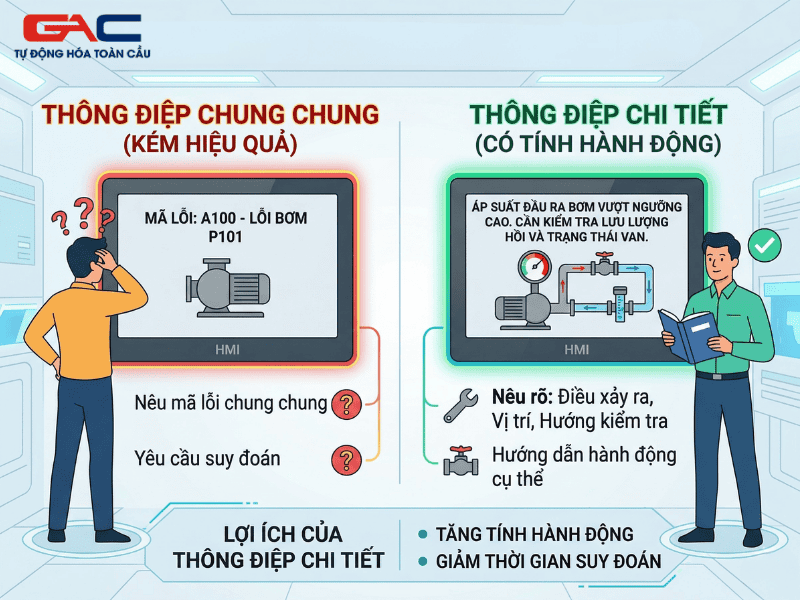

Thông điệp kiểu mã lỗi chung chung thường không giúp ích nhiều. Thông điệp tốt cần nêu rõ điều gì đang xảy ra, tại vị trí nào và hướng kiểm tra ban đầu là gì. Ví dụ, thay vì chỉ hiển thị lỗi bơm, có thể mô tả là áp suất đầu ra bơm vượt ngưỡng cao, cần kiểm tra lưu lượng hồi và trạng thái van. Cách viết này giúp hmi alarm mang tính hành động cao hơn và giảm thời gian suy đoán của người vận hành.

4. Cách hiển thị hmi alarm trên giao diện HMI

4.1. Dùng màu sắc có chủ đích

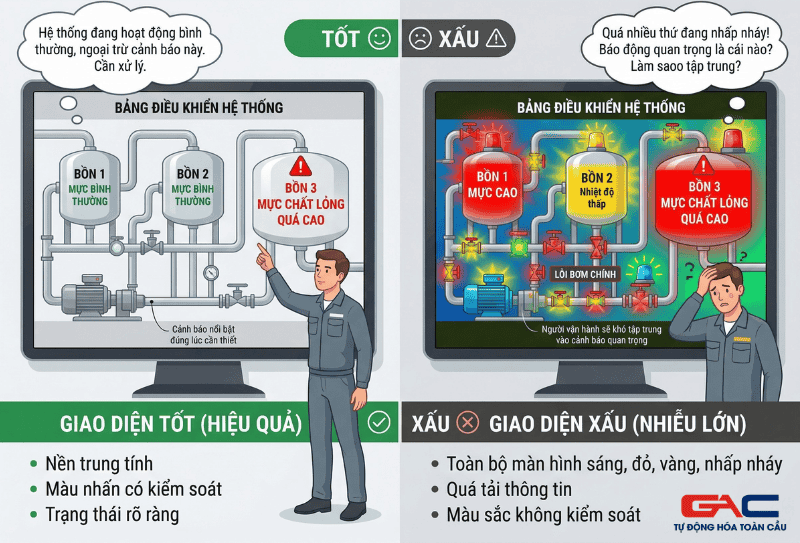

Một giao diện tốt không phải giao diện nhiều màu mà là giao diện giúp người dùng nhận ra điểm bất thường nhanh nhất. Nền trung tính, màu nhấn có kiểm soát và trạng thái rõ ràng sẽ khiến alarm nổi bật đúng lúc cần thiết. Nếu toàn bộ màn hình đều sáng, đỏ, vàng và nhấp nháy, người vận hành sẽ khó tập trung vào cảnh báo quan trọng.

4.2. Hiển thị alarm đúng ngữ cảnh thiết bị

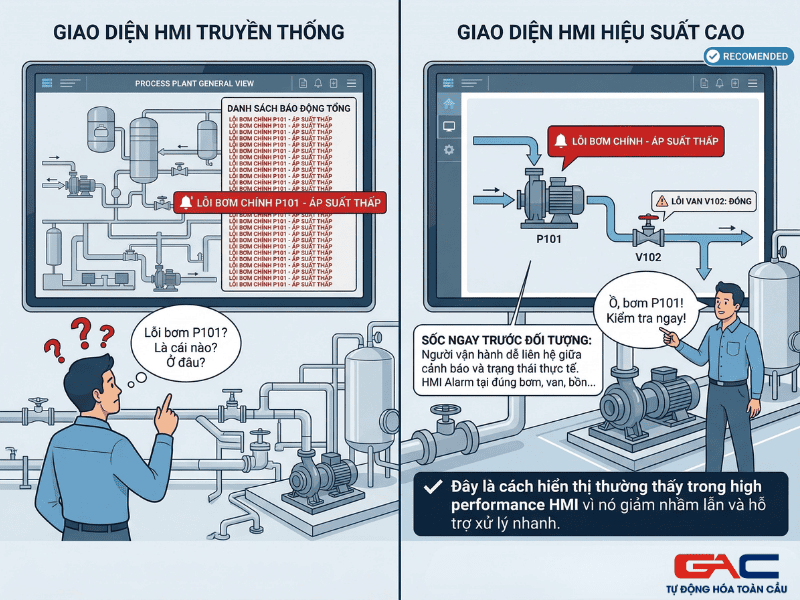

Ngoài danh sách tổng, nên hiển thị hmi alarm tại đúng đối tượng liên quan như bơm, van, bồn hoặc khu vực công nghệ. Khi alarm xuất hiện ngay gần thiết bị đang có vấn đề, người vận hành dễ liên hệ giữa cảnh báo và trạng thái thực tế hơn. Đây là cách hiển thị thường thấy trong high performance HMI vì nó giảm nhầm lẫn và hỗ trợ xử lý nhanh.

4.3. Tối ưu alarm list và lịch sử cảnh báo

Danh sách alarm nên có bộ lọc theo khu vực, mức ưu tiên, trạng thái đang kích hoạt và đã xác nhận. Ngoài ra, lịch sử cảnh báo giúp truy vết nguyên nhân và đánh giá chất lượng cấu hình. Một hệ thống hmi alarm hiệu quả không chỉ hiển thị cho hiện tại mà còn hỗ trợ cải tiến liên tục dựa trên dữ liệu vận hành đã ghi nhận.

5. Những lỗi phổ biến khiến hmi alarm mất giá trị

5.1. Alarm flood và báo động giả

Alarm flood là tình trạng quá nhiều alarm xuất hiện trong thời gian ngắn, khiến người vận hành không biết đâu là nguyên nhân gốc. Đây là vấn đề rất thường gặp khi hệ thống thiếu rationalization hoặc mọi tín hiệu đều được cấu hình thành alarm. Cùng với đó, báo động giả hoặc alarm lặp đi lặp lại sẽ làm giảm niềm tin vào hệ thống.

5.2. Alarm trùng lặp và tồn đọng lâu ngày

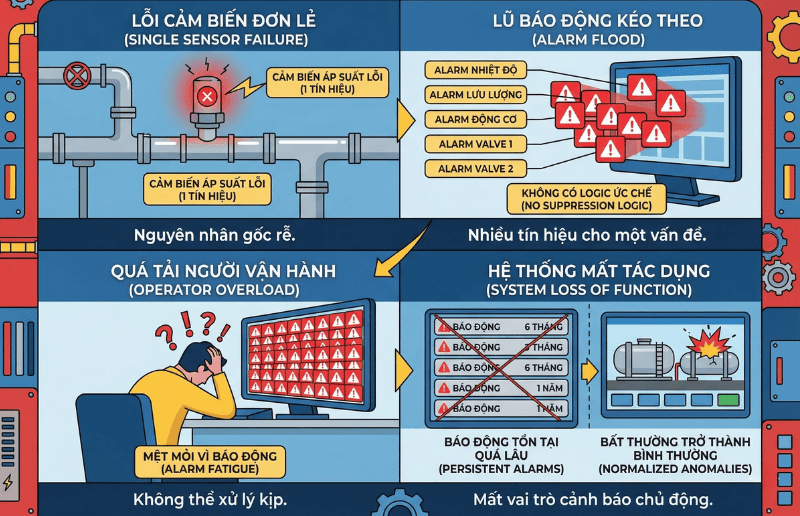

Một lỗi cảm biến có thể kéo theo hàng loạt cảnh báo ở các biến liên quan. Nếu không có logic ức chế hoặc liên kết nguyên nhân, người dùng sẽ phải đọc quá nhiều tín hiệu cho cùng một vấn đề. Nguy hiểm hơn, có những alarm tồn tại quá lâu mà không ai xử lý triệt để. Khi trạng thái bất thường trở thành bình thường, hệ thống hmi alarm sẽ mất vai trò cảnh báo chủ động.

5.3. Thiếu chuẩn hóa giữa các màn hình

Nhiều dự án phát triển theo thời gian khiến mỗi kỹ sư cấu hình một kiểu đặt tên, một kiểu màu và một kiểu hiển thị. Kết quả là cùng một loại cảnh báo nhưng thể hiện khác nhau ở từng màn hình. Điều này làm giảm trải nghiệm vận hành, tăng sai sót khi đào tạo nhân sự mới và khiến việc mở rộng hmi alarm sau này trở nên tốn công hơn.

6. Quy trình tối ưu hmi alarm trong thực tế

6.1. Rà soát và rationalization

Bước đầu tiên là lập danh mục toàn bộ alarm hiện có, sau đó đánh giá từng alarm xem có thật sự cần thiết không, ai là người hành động và hậu quả nếu bỏ lỡ là gì. Đây là quá trình rationalization, giúp loại bỏ alarm dư thừa và giữ lại những cảnh báo có giá trị thực sự. Với nhiều nhà máy, chỉ riêng bước này đã cải thiện đáng kể chất lượng hmi alarm.

6.2. Xây dựng triết lý alarm cho toàn hệ thống

Doanh nghiệp nên có một chuẩn thống nhất về cách đặt tên, phân mức ưu tiên, quy tắc màu sắc, nguyên tắc xác nhận và cách xử lý khi sửa đổi cấu hình. Khi có triết lý alarm rõ ràng, việc phát triển giao diện HMI, tích hợp SCADA và bảo trì hệ thống sẽ nhất quán hơn. Đây là bước quan trọng để hmi alarm không chỉ tốt ở thời điểm bàn giao mà còn bền vững trong vận hành dài hạn.

6.3. Theo dõi và cải tiến liên tục

Sau triển khai, cần theo dõi số lượng alarm phát sinh, tần suất lặp lại, khu vực thường gây alarm flood và các cảnh báo bị bỏ qua nhiều nhất. Dựa trên dữ liệu đó, đội kỹ thuật có thể tinh chỉnh ngưỡng, cập nhật logic hoặc thay đổi cách hiển thị. Tối ưu hmi alarm là công việc liên tục, không phải chỉ làm một lần rồi để nguyên mãi mãi.

7. Kết luận

HMI alarm không chỉ là phần hiển thị cảnh báo trên màn hình mà là công cụ giúp con người ra quyết định đúng trong thời điểm quan trọng. Muốn hệ thống thật sự hiệu quả, doanh nghiệp cần kiểm soát số lượng alarm, viết nội dung rõ ràng, gắn đúng mức ưu tiên và hiển thị đúng ngữ cảnh thiết bị. Khi làm đúng, hmi alarm sẽ hỗ trợ tăng an toàn, giảm nhiễu và nâng hiệu quả giám sát trong toàn bộ dây chuyền.

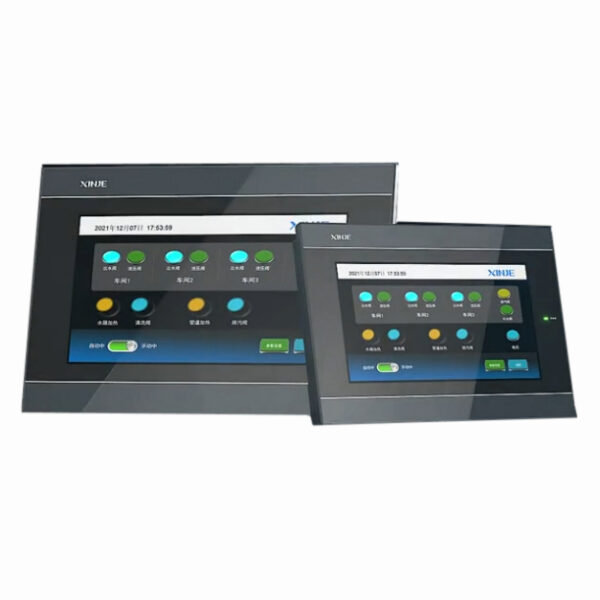

Nếu doanh nghiệp của bạn đang cần nâng cấp giao diện vận hành và hệ thống cảnh báo trong nhà máy, việc lựa chọn thiết bị HMI phù hợp sẽ giúp tối ưu trải nghiệm giám sát, thao tác nhanh hơn và tăng độ ổn định khi vận hành lâu dài. Trong đó, HMI Xinje là lựa chọn đáng cân nhắc nhờ giao diện trực quan, khả năng kết nối tốt, đáp ứng linh hoạt cho nhiều mô hình máy móc và dây chuyền sản xuất.
