I. Giới thiệu

Trong các hệ thống điều khiển hiện đại, HMI ABB là một thành phần quan trọng giúp người vận hành giao tiếp trực tiếp với máy móc, dây chuyền và tủ điện công nghiệp. Khi quy mô nhà máy ngày càng mở rộng, yêu cầu về giám sát trực quan, thao tác nhanh và cảnh báo chính xác trở nên quan trọng hơn bao giờ hết. Đó là lý do các giải pháp HMI được ứng dụng rộng rãi trong nhiều lĩnh vực từ xử lý nước, HVAC đến dây chuyền đóng gói và sản xuất tự động.

Bài viết này sẽ đi sâu vào khía cạnh kỹ thuật của HMI ABB, bao gồm khái niệm, cấu tạo, nguyên lý hoạt động, ưu điểm và các tình huống ứng dụng thực tế. Mục tiêu là giúp kỹ sư, kỹ thuật viên và người mới tìm hiểu có cái nhìn rõ ràng hơn về thiết bị, từ đó hiểu được vai trò của giao diện vận hành trong một hệ thống tự động hóa công nghiệp hoàn chỉnh.

II. HMI ABB là gì

HMI là viết tắt của Human Machine Interface, tức giao diện người và máy. Nói một cách dễ hiểu, đây là thiết bị cho phép người vận hành theo dõi trạng thái hệ thống, nhập lệnh điều khiển, xem cảnh báo lỗi và truy cập các thông số công nghệ trên một màn hình trực quan. Với HMI ABB, thiết bị được triển khai trong nhiều ứng dụng cần giao diện ổn định, dễ quan sát và có khả năng kết nối với bộ điều khiển trong hệ thống.

Về bản chất, HMI không trực tiếp thực hiện điều khiển logic như PLC. Thay vào đó, nó đóng vai trò là cầu nối giữa con người với bộ điều khiển. PLC xử lý thuật toán, biến tần điều khiển tốc độ động cơ, cảm biến thu thập tín hiệu hiện trường, còn HMI thể hiện toàn bộ dữ liệu đó dưới dạng dễ hiểu như đèn báo, đồng hồ số, biểu đồ, nút nhấn ảo hay cảnh báo lỗi.

Trong môi trường sản xuất, một giao diện vận hành ABB tốt sẽ giúp giảm phụ thuộc vào nút bấm cơ khí truyền thống, đồng thời tăng khả năng giám sát tập trung. Người vận hành có thể xem trạng thái bơm chạy hay dừng, nhiệt độ đang tăng hay giảm, áp suất có vượt ngưỡng hay không, hoặc kiểm tra nguyên nhân dừng máy ngay trên màn hình. Đây là giá trị thực tế khiến HMI trở thành thành phần gần như bắt buộc trong nhiều hệ thống tự động hóa hiện nay.

III. Cấu tạo cơ bản của HMI ABB

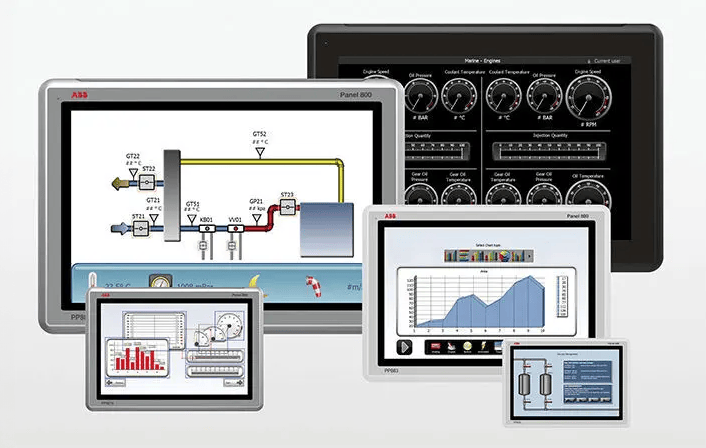

3.1. Màn hình hiển thị và lớp cảm ứng

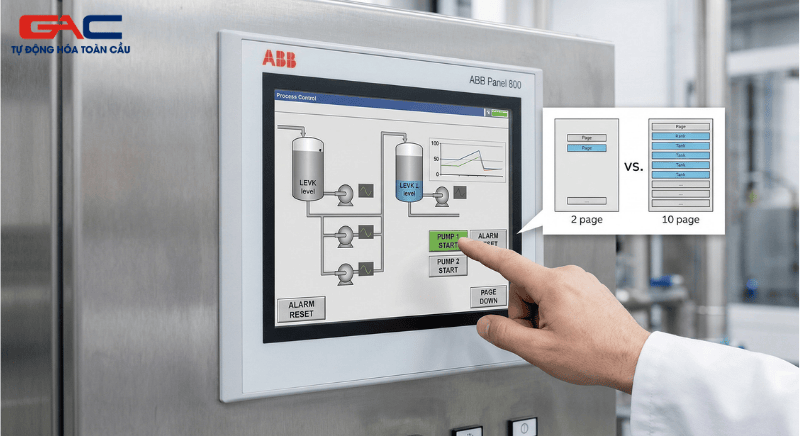

Thành phần dễ nhận biết nhất của một màn hình HMI ABB là phần hiển thị. Đây có thể là màn hình cảm ứng điện trở hoặc điện dung tùy theo thiết kế ứng dụng. Nhiệm vụ chính của màn hình là thể hiện trạng thái vận hành dưới dạng đồ họa trực quan. Người dùng có thể thao tác qua các nút nhấn trên giao diện thay cho nút cứng ngoài tủ điện.

Kích thước màn hình ảnh hưởng lớn đến trải nghiệm vận hành. Với hệ thống nhỏ, giao diện vài trang cơ bản là đủ. Nhưng với dây chuyền phức tạp, màn hình lớn sẽ hỗ trợ hiển thị nhiều thông tin hơn, giảm thao tác chuyển trang và giúp kỹ thuật viên quan sát tổng thể dễ hơn.

3.2. Bộ xử lý và bộ nhớ

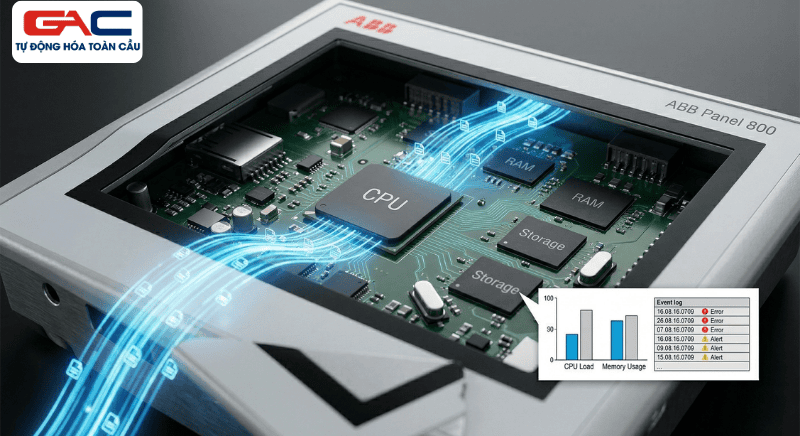

Bên trong HMI là bộ xử lý trung tâm và bộ nhớ lưu trữ chương trình giao diện. Phần này quyết định tốc độ phản hồi, khả năng tải trang, xử lý animation, hiển thị cảnh báo và lưu trữ dữ liệu nội bộ. Khi ứng dụng có nhiều tag truyền thông, nhiều màn hình hoặc cần ghi log sự kiện, bộ xử lý ổn định sẽ giúp thiết bị vận hành mượt hơn.

3.3. Cổng truyền thông công nghiệp

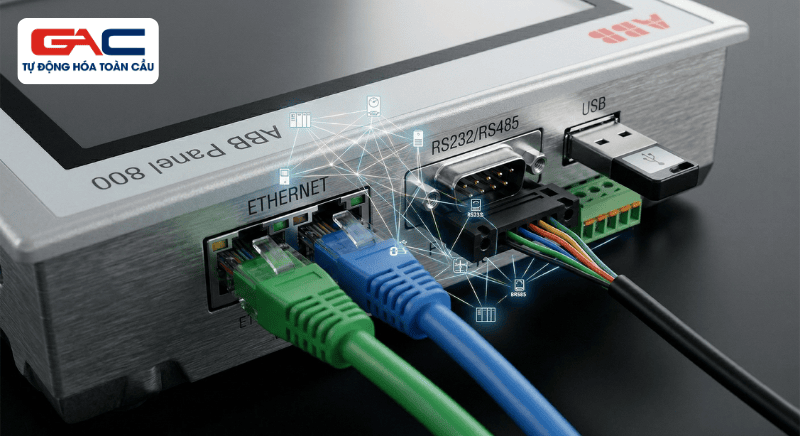

Một điểm rất quan trọng của HMI ABB công nghiệp là khả năng giao tiếp với các thiết bị khác. Các cổng truyền thông như Ethernet, RS232, RS485 hoặc các giao thức công nghiệp cho phép HMI đọc và ghi dữ liệu từ PLC, biến tần, bộ điều khiển nhiệt độ hay các thiết bị giám sát khác. Đây là nền tảng để tạo nên một hệ thống vận hành đồng bộ.

3.4. Phần mềm cấu hình giao diện

Phần mềm cấu hình là nơi kỹ sư xây dựng toàn bộ giao diện hiển thị. Tại đây có thể thiết kế trang tổng quan, trang cảnh báo, trang cài đặt thông số, trang bảo trì, hoặc trang theo dõi xu hướng vận hành. Nếu bố cục thiết kế tốt, người dùng sẽ thao tác nhanh hơn, hạn chế nhầm lẫn và cải thiện hiệu quả giám sát toàn hệ thống.

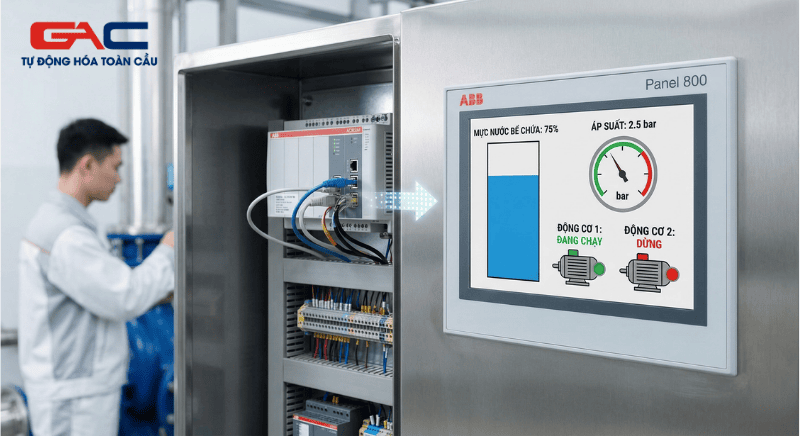

IV. Nguyên lý hoạt động của HMI ABB

4.1. Thu thập dữ liệu từ thiết bị hiện trường

Nguyên lý làm việc của HMI bắt đầu từ quá trình trao đổi dữ liệu với bộ điều khiển. Ví dụ, cảm biến áp suất gửi tín hiệu về PLC. PLC xử lý tín hiệu này và lưu vào thanh ghi nội bộ. HMI sau đó truy cập các thanh ghi đó qua giao thức truyền thông để đọc giá trị và hiển thị lên màn hình dưới dạng số, thanh mức hoặc đồng hồ.

Trong một trạm bơm, HMI có thể hiển thị mực nước bể chứa, trạng thái contactor, dòng điện động cơ, tần số biến tần và cảnh báo quá tải. Nhờ đó, người vận hành không cần mở tủ điện để kiểm tra từng thiết bị rời rạc.

4.2. Xử lý và hiển thị trạng thái vận hành

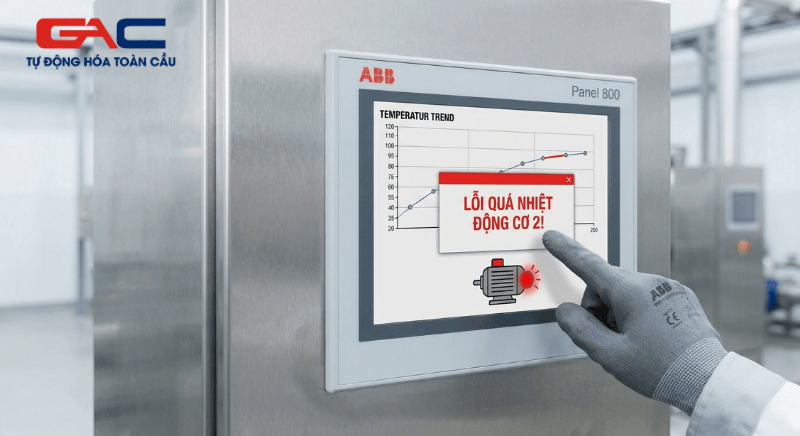

Sau khi lấy dữ liệu, HMI sẽ biến các giá trị kỹ thuật thành dạng trực quan. Một tín hiệu mức ON có thể được chuyển thành đèn màu xanh, một lỗi quá nhiệt có thể xuất hiện dưới dạng pop-up cảnh báo màu đỏ, còn giá trị nhiệt độ có thể được biểu diễn thành đồ thị xu hướng.

Ưu điểm của cách hiển thị này là giảm thời gian đọc hiểu. Thay vì nhìn vào hàng loạt đèn báo và đồng hồ cơ, kỹ thuật viên chỉ cần quan sát một màn hình là có thể đánh giá nhanh tình trạng dây chuyền. Đây là một điểm mạnh lớn trong các ứng dụng ứng dụng HMI ABB vào nhà máy sản xuất.

4.3. Gửi lệnh điều khiển từ người vận hành xuống hệ thống

Không chỉ giám sát, HMI còn cho phép người dùng nhập lệnh. Khi nhấn nút Start trên màn hình, HMI sẽ ghi giá trị điều khiển vào thanh ghi PLC. PLC nhận lệnh và xử lý theo chương trình logic đã lập trình sẵn. Tương tự, người dùng có thể thay đổi giá trị đặt như tốc độ băng tải, nhiệt độ mục tiêu, thời gian trễ hoặc ngưỡng cảnh báo.

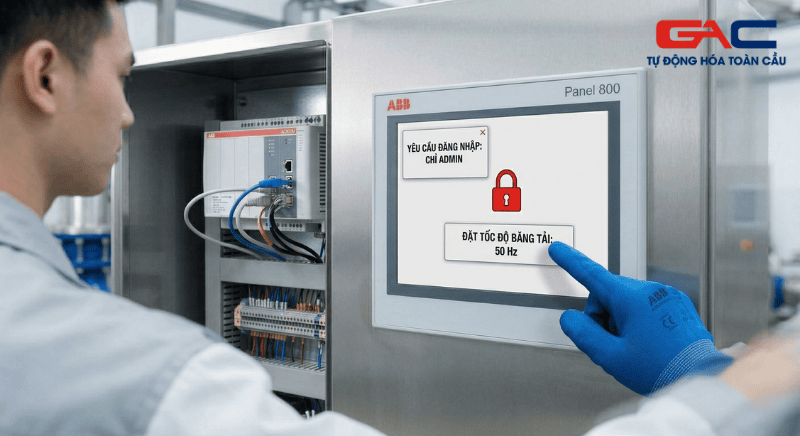

Tuy nhiên, về mặt kỹ thuật, việc thiết kế quyền truy cập rất quan trọng. Không phải người dùng nào cũng được phép thay đổi mọi thông số. Trong hệ thống thực tế, kỹ sư thường phân cấp người dùng thành vận hành, bảo trì và quản trị để tránh sai lệch ngoài ý muốn.

V. Các đặc điểm kỹ thuật nổi bật của HMI ABB công nghiệp

Một ưu điểm nổi bật của HMI ABB công nghiệp là tính trực quan trong vận hành. Giao diện đồ họa tốt giúp người dùng tiếp cận thiết bị nhanh hơn, đặc biệt trong các ca sản xuất cần tốc độ thao tác cao. Việc thay thế bảng điều khiển cơ học bằng HMI còn giúp tiết kiệm không gian mặt tủ và tăng tính thẩm mỹ tổng thể.

Bên cạnh đó, HMI còn hỗ trợ giám sát tập trung nhiều biến công nghệ. Trong cùng một màn hình, người dùng có thể theo dõi trạng thái động cơ, mức tải, nhiệt độ, cảnh báo truyền thông và dữ liệu thời gian thực. Điều này giúp giảm rủi ro bỏ sót tín hiệu quan trọng.

Một điểm đáng chú ý khác là độ ổn định trong môi trường công nghiệp. HMI dùng trong nhà máy thường phải đối mặt với bụi, rung, nhiệt độ thay đổi và nhiễu điện từ. Vì vậy, thiết bị cần có khả năng làm việc bền bỉ, phản hồi ổn định và duy trì truyền thông tin cậy với PLC hoặc các bộ điều khiển liên quan.

Ngoài ra, khả năng mở rộng truyền thông cũng là yếu tố then chốt. Một hệ thống hiện đại hiếm khi chỉ có một thiết bị đơn lẻ. HMI cần phối hợp với PLC, biến tần, đồng hồ đo điện, bộ điều khiển nhiệt độ, cảm biến thông minh hoặc thậm chí tầng giám sát cấp cao hơn. Nếu khả năng kết nối tốt, việc mở rộng hoặc nâng cấp hệ thống về sau sẽ thuận lợi hơn nhiều.

VI. Ứng dụng HMI ABB trong thực tế

6.1. Ứng dụng trong tủ điện điều khiển bơm

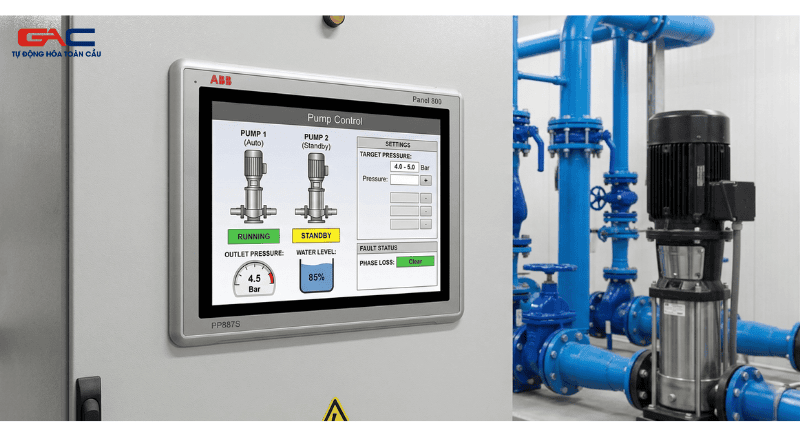

Trong tủ điều khiển bơm cấp nước hoặc bơm tăng áp, HMI giúp hiển thị mực nước, áp suất đường ống, trạng thái chạy dừng của từng bơm và chế độ Auto hoặc Manual. Kỹ thuật viên có thể theo dõi luân phiên bơm, cài đặt áp suất mục tiêu hoặc kiểm tra lỗi mất pha ngay trên màn hình mà không cần đo kiểm thủ công nhiều bước.

6.2. Ứng dụng trong máy đóng gói

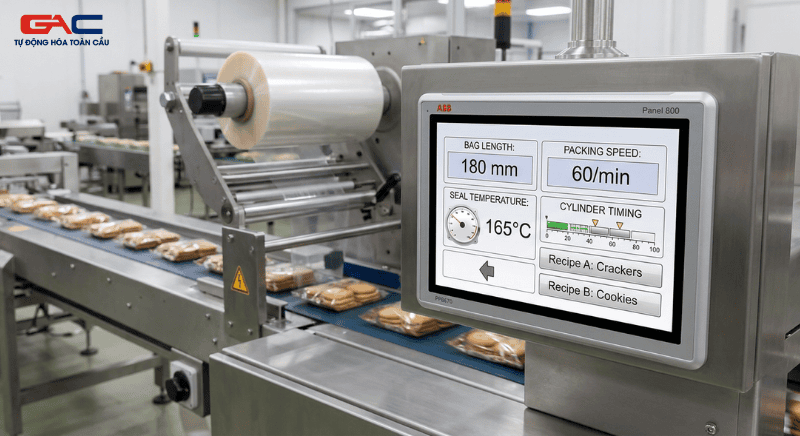

Ở các máy đóng gói, HMI thường được dùng để cài đặt chiều dài túi, tốc độ đóng gói, nhiệt độ thanh hàn và thời gian tác động xilanh. Đây là ứng dụng tiêu biểu cho thấy màn hình HMI ABB hỗ trợ vận hành linh hoạt như thế nào. Khi thay đổi loại sản phẩm, người dùng chỉ cần thay đổi bộ thông số trên giao diện thay vì chỉnh cơ khí phức tạp.

6.3. Ứng dụng trong băng tải và dây chuyền sản xuất

Trong dây chuyền băng tải, HMI có thể hiển thị trạng thái từng motor, cảm biến đếm sản phẩm, tốc độ băng, tín hiệu kẹt hàng hoặc cảnh báo lệch sản phẩm. Nếu kết hợp với PLC và biến tần, hệ thống có thể cho phép thay đổi tốc độ từng đoạn băng tải ngay trên màn hình, giúp vận hành linh hoạt hơn theo từng công đoạn.

6.4. Ứng dụng trong HVAC và hệ thống phụ trợ nhà máy

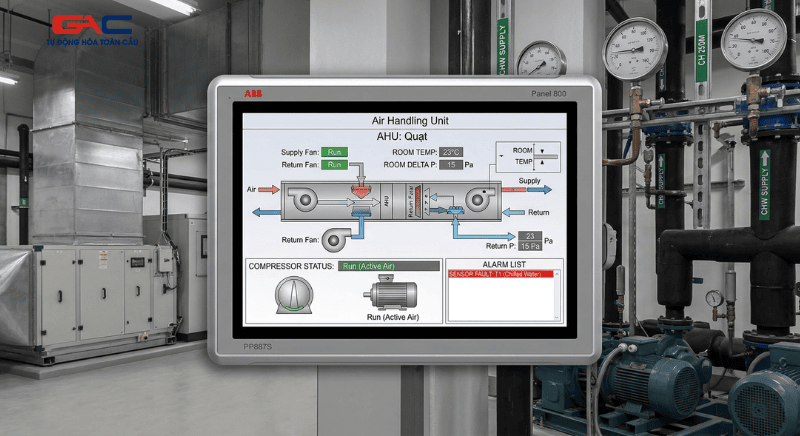

Ở hệ thống HVAC, HMI hỗ trợ giám sát nhiệt độ phòng, áp suất chênh lệch, trạng thái quạt cấp, quạt hồi, van điều tiết và cảnh báo lỗi cảm biến. Với các hệ thống phụ trợ như máy nén khí, chiller hoặc xử lý nước, HMI tiếp tục đóng vai trò trung tâm hiển thị giúp người vận hành nắm nhanh tình trạng toàn bộ cụm thiết bị.

VII. Khi nào nên dùng màn hình HMI ABB

Không phải mọi hệ thống đều bắt buộc phải có HMI, nhưng khi số lượng tín hiệu tăng lên hoặc yêu cầu vận hành trở nên phức tạp, HMI gần như là giải pháp tối ưu. Nếu tủ điện chỉ có một vài nút nhấn và đèn báo, việc dùng nút cứng vẫn có thể chấp nhận được. Tuy nhiên, khi cần hiển thị nhiều trạng thái, cài đặt thông số hoặc lưu cảnh báo, HMI sẽ hiệu quả hơn rõ rệt.

Một màn hình HMI ABB phù hợp đặc biệt hữu ích khi hệ thống cần tính trực quan cao cho người vận hành. Trong các nhà máy có nhiều ca làm việc, việc chuẩn hóa giao diện thao tác sẽ giúp giảm sai sót do con người. Ngoài ra, khi cần phân quyền người dùng, lưu lịch sử cảnh báo, theo dõi dữ liệu thời gian thực hoặc hiển thị sơ đồ công nghệ, HMI trở thành lựa chọn hợp lý hơn rất nhiều so với phương án điều khiển truyền thống.

VIII. Lưu ý kỹ thuật khi thiết kế giao diện vận hành ABB

Thiết kế giao diện không chỉ là bố trí nút bấm đẹp mắt mà còn liên quan trực tiếp đến an toàn và hiệu quả vận hành. Trước tiên, các màn hình nên được sắp xếp theo logic công nghệ. Trang đầu là tổng quan, sau đó mới đến từng cụm thiết bị, trang cài đặt và trang cảnh báo. Người dùng không nên phải đi qua quá nhiều bước mới tới được chức năng cần thiết.

Tiếp theo, màu sắc cảnh báo phải được thống nhất. Màu đỏ nên dành cho lỗi nghiêm trọng, màu vàng cho cảnh báo trung gian, màu xanh cho trạng thái bình thường. Việc lạm dụng màu sắc hoặc hiệu ứng động sẽ khiến giao diện rối, làm giảm khả năng nhận biết nhanh.

Ngoài ra, các nút điều khiển quan trọng như Start, Stop, Reset hoặc chọn chế độ cần được đặt ở vị trí dễ thao tác nhưng tránh nhấn nhầm. Với hệ thống có nguy cơ cao, nên có bước xác nhận lệnh hoặc phân quyền truy cập bằng mật khẩu. Đây là điểm then chốt trong thiết kế giao diện vận hành ABB theo hướng chuyên nghiệp và an toàn.

IX. Kết luận

Về bản chất, HMI ABB là công cụ giúp con người tương tác hiệu quả hơn với hệ thống tự động hóa. Thiết bị này không thay thế PLC hay biến tần, nhưng lại là lớp giao diện cực kỳ quan trọng để giám sát, điều khiển và xử lý cảnh báo trong môi trường công nghiệp. Khi được thiết kế đúng cách, HMI giúp hệ thống vận hành trực quan hơn, giảm sai sót thao tác và nâng cao hiệu quả khai thác thiết bị.

Với kỹ sư, kỹ thuật viên hoặc người mới tìm hiểu, việc nắm rõ cấu tạo, nguyên lý và ứng dụng HMI ABB sẽ giúp đánh giá đúng vai trò của HMI trong tổng thể hệ thống. Để tìm hiểu thêm các giải pháp thực tế liên quan đến PLC, biến tần, servo, tủ điện và thiết bị tự động hóa công nghiệp, bạn có thể tham khảo thêm các nội dung chuyên sâu hoặc dịch vụ cung cấp thiết bị tự động hóa từ Công ty Cổ phần Tự động hóa Toàn Cầu.
