Độ rơ trong Hộp số giảm tốc Servo là gì? Tại sao nó quyết định độ chính xác trong tự động hóa?

Tìm hiểu Độ rơ Backlash trong hộp số giảm tốc Servo là gì, ảnh hưởng của nó đến độ chính xác định vị và hiệu suất máy móc. Khám phá giải pháp hộp số GAC độ rơ cực thấp.

Giới thiệu

Trong thế giới tự động hóa chính xác ngày nay, hộp số giảm tốc Servo không chỉ là một bộ phận truyền động mà còn là trái tim của hệ thống định vị và chuyển động. Sự kết hợp giữa động cơ servo và hộp số giảm tốc cho phép các hệ thống máy móc đạt được momen xoắn cao, tốc độ kiểm soát tuyệt vời và khả năng định vị siêu chính xác.

Tuy nhiên, có một yếu tố kỹ thuật mà mọi kỹ sư thiết kế và vận hành đều phải đối mặt, đó là Độ rơ (Backlash). Độ rơ là một thông số vô cùng quan trọng, có thể làm lu mờ mọi nỗ lực đạt được độ chính xác tuyệt đối của một hệ thống hộp số giảm tốc Servo.

Vậy, Độ rơ là gì? Tại sao chỉ một khe hở nhỏ trong cơ cấu truyền động lại có thể ảnh hưởng lớn đến hiệu suất của toàn bộ hệ thống tự động hóa? Bài viết này, với kinh nghiệm chuyên sâu trong ngành, sẽ đi sâu phân tích khái niệm, tầm quan trọng, các phương pháp giảm thiểu và giới thiệu các giải pháp hộp số giảm tốc Servo chất lượng cao, độ rơ thấp, đáp ứng các yêu cầu khắt khe nhất của ngành công nghiệp.

Độ rơ (Backlash) là gì? Khái niệm và Công thức Tính toán

Khái niệm Kỹ thuật

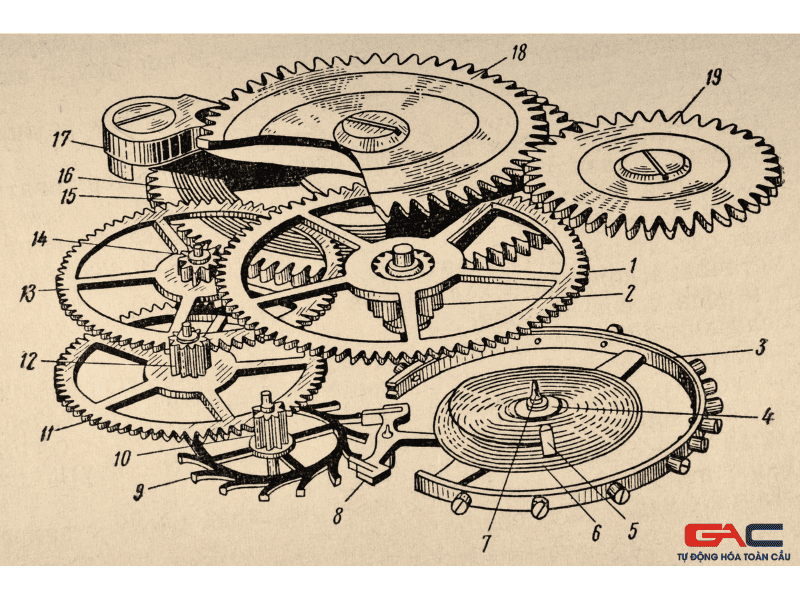

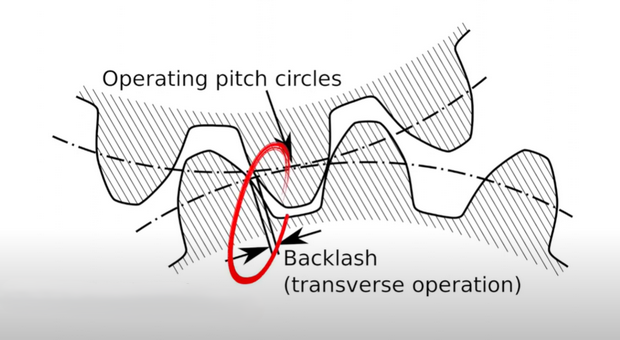

Độ rơ là thuật ngữ kỹ thuật dùng để mô tả khoảng cách tiếp xúc không tải giữa hai răng ăn khớp của hai bánh răng liền kề trong một hệ thống truyền động. Hiểu một cách đơn giản nhất, nó là khe hở nhỏ cho phép một bánh răng có thể di chuyển (xoay) một chút trước khi truyền động lực thực sự sang bánh răng tiếp theo.

Trong bối cảnh của hộp số giảm tốc Servo hay hộp số hành tinh (planetary gearbox), độ rơ được định nghĩa là góc quay tối đa của trục đầu vào mà trục đầu ra chưa hề di chuyển, khi trục đầu ra bị giữ cố định.

Đơn vị Đo lường

Độ rơ được đo bằng đơn vị góc, phổ biến nhất là arc-minute (arcmin).

Trong các ứng dụng tự động hóa chính xác, tiêu chuẩn độ rơ phải cực kỳ thấp, thường nằm trong khoảng dưới 3 arcmin.

Nguyên nhân gây ra Độ rơ

Độ rơ không phải là lỗi thiết kế, mà là một yếu tố cần thiết để hệ thống bánh răng có thể hoạt động được. Nó được tạo ra có chủ đích để:

1. Chứa dầu bôi trơn: Khe hở cho phép dầu bôi trơn đi vào giữa các bề mặt răng, giảm ma sát và tản nhiệt.
2. Cho phép lắp ráp: Độ rơ tạo điều kiện cho việc lắp ráp bánh răng và cho phép các bánh răng nở ra khi nhiệt độ tăng do hoạt động mà không bị kẹt.
3. Bù trừ sai số: Bù trừ cho những sai số nhỏ không thể tránh khỏi trong quá trình gia công và lắp đặt.

Tuy nhiên, mục tiêu của các nhà sản xuất hộp số giảm tốc Servo là phải giữ độ rơ này ở mức thấp nhất tuyệt đối để đảm bảo độ chính xác.

Tầm quan trọng của Độ rơ đối với Hộp số giảm tốc Servo

Độ rơ đóng vai trò quan trọng, gần như quyết định chất lượng của một bộ hộp số giảm tốc Servo vì nó ảnh hưởng trực tiếp đến ba yếu tố cốt lõi: Độ chính xác, Độ cứng xoắn và Độ bền/Ổn định.

1. Giảm Độ Chính xác Định vị

Đây là ảnh hưởng tiêu cực rõ ràng nhất của độ rơ cao. Trong các hệ thống tự động hóa chính xác, khi động cơ servo đảo chiều quay (ví dụ: robot chuyển động từ A sang B rồi quay lại A), khoảng không gian chết do độ rơ gây ra sẽ khiến trục đầu ra không dịch chuyển ngay lập tức.

• Sai số định vị: Độ rơ tích lũy qua các cấp giảm tốc khiến vị trí thực tế của tải khác biệt so với vị trí mong muốn. Với các ứng dụng như máy in 3D, máy laser, hoặc robot gắp đặt (pick-and-place), sai số này là không thể chấp nhận được.
• Sai số theo dõi quỹ đạo: Độ rơ cao làm giảm khả năng theo dõi quỹ đạo chính xác, đặc biệt trong các chuyển động phức tạp hoặc tốc độ cao.

2. Gây ra Rung động và Độ ồn Cao

Khi hộp số hành tinh (planetary gearbox) hoạt động dưới tải trọng thay đổi hoặc khi đảo chiều quay, các bánh răng va đập vào nhau trong khoảng khe hở.

• Tác động cơ học: Sự va đập lặp đi lặp lại tạo ra tiếng ồn  và rung động, làm giảm sự mượt mà của chuyển động.
• Phản ứng tiêu cực: Rung động không chỉ làm giảm chất lượng sản phẩm cuối mà còn gây ra phản ứng tiêu cực lên bộ điều khiển (động cơ servo), buộc bộ điều khiển phải làm việc nặng hơn để ổn định vị trí.

3. Giảm Độ cứng xoắn (Torsional Rigidity)

Độ rơ lớn làm giảm Độ cứng xoắn của hộp số. Độ cứng xoắn là khả năng của hộp số chống lại sự biến dạng xoắn dưới tác dụng của momen xoắn.

• Tính ổn định thấp: Hộp số có độ cứng xoắn thấp sẽ phản ứng chậm hơn với các lệnh điều khiển, gây ra dao động hoặc trễ trong phản ứng. Điều này rất quan trọng đối với các ứng dụng yêu cầu lực cắt, lực ép hoặc tải trọng động lớn.
• Mài mòn nhanh: Sự va chạm liên tục của các răng bánh răng do độ rơ cao cũng làm tăng tốc độ mài mòn, làm giảm tuổi thọ (Service Life) của hộp số.

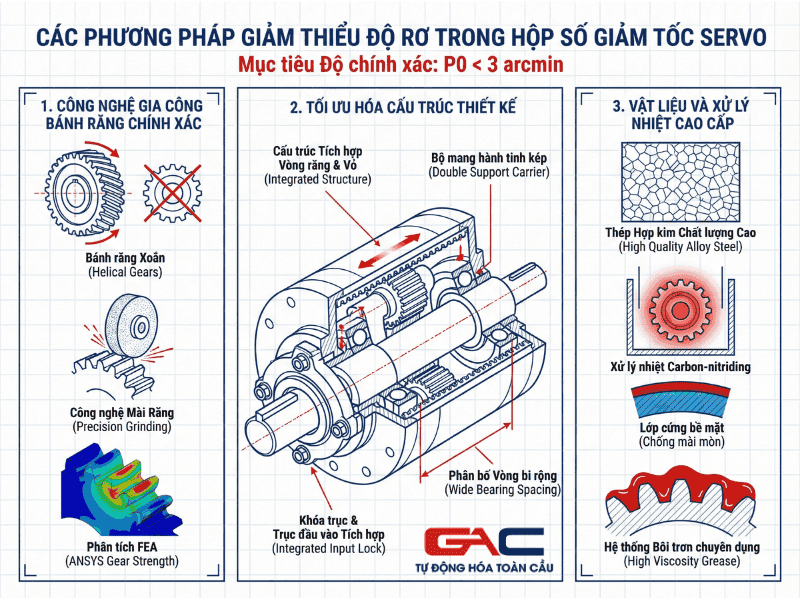

Các Phương pháp Giảm thiểu Độ rơ trong Hộp số Giảm tốc Servo

Để đạt được độ chính xác cao nhất (P0: < 3 arcmin) cho hộp số giảm tốc Servo, các nhà sản xuất như 3F-Famed đã áp dụng nhiều công nghệ chế tạo tiên tiến, tập trung vào việc loại bỏ sai số trong từng chi tiết cơ khí.

1. Công nghệ Gia công Bánh răng Chính xác (Gear Grinding Technology)

Nguyên tắc cốt lõi của việc giảm độ rơ là đảm bảo bánh răng được chế tạo với độ chính xác hình học và kích thước gần như tuyệt đối.

• Sử dụng Bánh răng Xoắn (Helical Gears): Bánh răng xoắn được ưu tiên sử dụng thay vì bánh răng thẳng. Thiết kế này giúp truyền động mượt mà hơn, giảm va đập, từ đó giảm tiếng ồn và tăng độ cứng xoắn.
• Kiểm tra và Phân tích Phần tử Hữu hạn (FEA): Sử dụng công nghệ ANSYS để thực hiện phân tích phần tử hữu hạn về cường độ bánh răng (gear strength). Điều này cho phép tối ưu hóa thiết kế chịu tải.
• Chỉnh sửa Biên dạng Răng và Độ nghiêng: Bề mặt răng được tinh chỉnh (trimming) để giảm thiểu va đập và tiếng ồn khi ăn khớp, đồng thời kéo dài tuổi thọ của hệ thống bánh răng.
• Công nghệ Mài Răng: Các bánh răng được mài với độ chính xác cao sau quá trình nhiệt luyện, đảm bảo sai số bề mặt và hình học tối thiểu.

2. Tối ưu hóa Cấu trúc Thiết kế (Integrated Structure Design)

Thiết kế cấu trúc tối ưu giúp triệt tiêu rung động và tăng độ cứng xoắn, là yếu tố then chốt cho một hộp số hành tinh (planetary gearbox) chất lượng cao.

• Cấu trúc Tích hợp Vòng răng và Vỏ Đầu ra: 3F-Famed sử dụng thiết kế tích hợp vòng răng (tooth ring) và vỏ đầu ra. Cấu trúc này được sản xuất bằng cách rèn nóng thép chất lượng cao để đạt mật độ vật liệu cao. Thiết kế tích hợp này đảm bảo tất cả các kích thước hình học được hoàn thiện trong một lần gia công, mang lại độ chính xác và độ bền cao hơn nhiều so với cấu trúc lắp ráp thông thường.
• Bộ mang hành tinh Tích hợp: Bộ mang hành tinh (planet carrier) đầu ra sử dụng cấu trúc tích hợp (chống đỡ kép – double support).
• Phân bố Vòng bi Cỡ lớn: Khoảng cách rộng giữa các vòng bi phía trước và phía sau được phân bố bên trong thân hộp số, tạo nên một cấu trúc tích hợp ổn định để đảm bảo độ cứng xoắn và độ chính xác cao.
• Thiết kế Trục đầu vào và Khóa Tích hợp: Trục đầu vào và thiết bị khóa được thiết kế tích hợp (Integrated way). Hệ thống khóa bằng bu lông đôi phân bố đối xứng giúp đạt được sự cân bằng động, ngăn chặn hiệu quả sự trượt của trục động cơ và đảm bảo truyền tải điện năng chính xác, không có độ rơ.

3. Vật liệu và Xử lý Nhiệt Cao cấp

Vật liệu chất lượng là nền tảng cho sự bền bỉ của một hộp số giảm tốc Servo độ chính xác cao.

• Thép Hợp kim Chất lượng Cao (High Quality Alloy Steel): Vật liệu bánh răng là thép hợp kim chất lượng cao được xử lý nhiệt Carbon-nitriding.
• Tăng Khả năng Chống mài mòn và Độ bền Va đập: Việc xử lý nhiệt này nhằm đạt được khả năng chống mài mòn và độ bền va đập tốt nhất, giúp bánh răng chịu được tải trọng cao và hoạt động liên tục trong thời gian dài.
• Hệ thống Bôi trơn Chuyên dụng: Sử dụng mỡ có độ nhớt cao, khó tách rời ngăn chặn rò rỉ mỡ  và đảm bảo bôi trơn hiệu quả trong suốt tuổi thọ sản phẩm.

Phân loại Độ rơ và Tiêu chuẩn Lựa chọn Hộp số Giảm tốc Servo

Trong ngành công nghiệp, Độ rơ Backlash được phân loại thành nhiều cấp độ khác nhau, cho phép người dùng lựa chọn sản phẩm phù hợp với yêu cầu độ chính xác của từng ứng dụng. Các dòng hộp số giảm tốc Servo chính hãng của GAC – được gia công bởi công ty 3F-Famed  (như VRB, EVB, PLF, PFR) thường có ba cấp độ độ rơ chính:

Backlash Grade	Ký hiệu	Độ rơ (arcmin)	Ứng dụng Tiêu biểu
Độ rơ Chính xác Cao	P0	<=3 arcmin	Robot 6 trục, Máy công cụ CNC cao cấp, Kính viễn vọng tự động, Các ứng dụng tự động hóa chính xác tuyệt đối.
Độ rơ Chính xác	P1	<= 5 arcmin	Máy cắt Laser/Plasma, Máy gia công gỗ, Máy in công nghiệp, Hệ thống tự động gắp và đặt.
Độ rơ Tiêu chuẩn	P2	<=7 arcmin	Băng tải, Máy đóng gói, Các hệ thống truyền động chung.

(Lưu ý: Các giá trị có thể thay đổi tùy theo model và cấp giảm tốc (stage). Ví dụ, dòng VRB P1 cấp 1 có độ rơ <=3 arcmin, trong khi dòng VRB P1 cấp 2 có thể <=5 arcmin.)

Nguyên tắc Lựa chọn Hộp số dựa trên Độ rơ

Việc chọn cấp độ độ rơ phù hợp không chỉ đảm bảo độ chính xác mà còn tối ưu hóa chi phí.

1. Xác định Độ Chính xác Đầu ra Yêu cầu: Nếu ứng dụng của bạn đòi hỏi độ chính xác định vị +-0.05mm, bạn cần quy đổi sai số này thành sai số góc (arcmin) ở đầu ra của hộp số.
2. Xem xét Độ cứng Xoắn: Nếu tải trọng động lớn hoặc thường xuyên đảo chiều, cần ưu tiên các model có Độ cứng Xoắn cao. Ví dụ, dòng VRB180 có Độ cứng Xoắn lên đến 145 Nm/arcmin.
3. Hệ số Quán tính: Lưu ý rằng khi quán tính (Inertia) lớn, nên chọn hộp số có kích thước lớn hơn để đảm bảo hiệu suất và độ bền.
4. Tỷ số Truyền (Ratio): Tỷ số truyền càng cao, độ rơ (Backlash) ảnh hưởng càng ít đến độ chính xác đầu ra, nhưng momen xoắn  có thể giảm. Các loại hộp số này cung cấp nhiều tỷ số truyền khác nhau, từ 1 cấp (3 đến 10) đến 2 cấp (12 đến 100).

Giới thiệu Dòng Hộp số Giảm tốc Servo GAC: Giải pháp Độ rơ cực thấp

3F-Famed là chuyên gia về giải pháp truyền động chính xác với hơn 20 năm kinh nghiệm đến từ Đài Loan. Với sự hợp tác kỹ thuật chặt chẽ giữa 3F-Famed và Tự động hóa toàn cầu, các sản phẩm hộp số giảm tốc Servo do GAC phân phối đang trở thành lựa chọn hàng đầu cho các hệ thống tự động hóa chính xác tại Việt Nam.

Tất cả các dòng hộp số này đều được chế tạo theo tiêu chuẩn chất lượng cao, với các đặc điểm chung nổi bật:

• Độ chính xác cao: Độ rơ <=3 arcmin (đối với cấp P0 – mã VRB).
• Hoạt động êm ái: Sử dụng bánh răng xoắn (Helical gears) cho hoạt động mượt mà và êm ái.
• Không rò rỉ mỡ: Sử dụng mỡ tổng hợp (Synthetic Grease) có độ nhớt cao, không cần thay thế trong suốt vòng đời sản phẩm.
• Khả năng tương thích: Có thể lắp đặt với hầu hết các hãng động cơ servo và động cơ bước trên thế giới nhờ thiết kế mặt bích và kết nối linh hoạt.

GAC hiện đang phân phối 4 mã sản phẩm chính được gia công bởi công ty 3F-Famed:

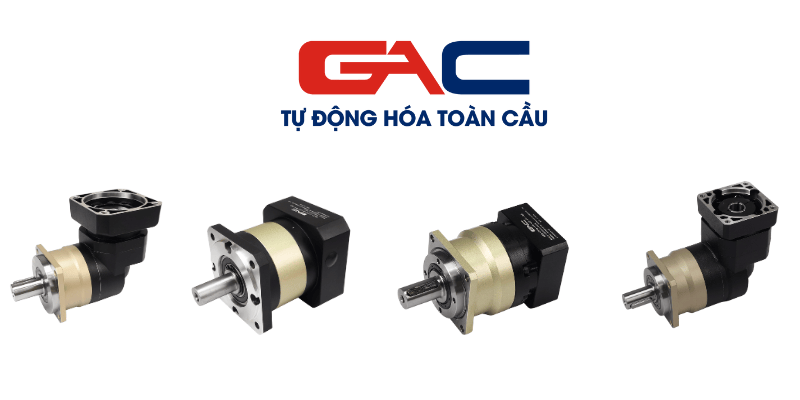

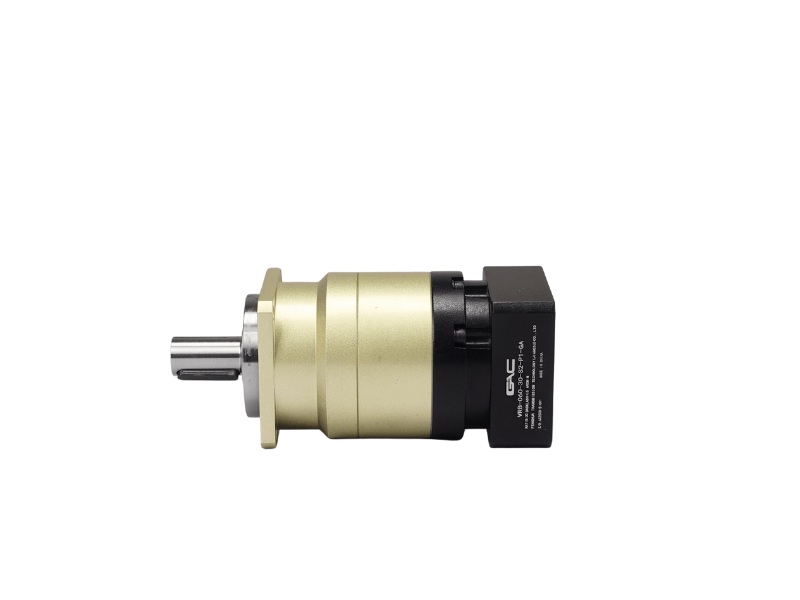

1. VRB Type (Precision Planetary Gearbox)

• Cấu hình: Trục thẳng, Vỏ hình trụ .
• Đặc điểm: Dòng hộp số hộp số hành tinh tiêu chuẩn, cân bằng giữa hiệu suất và chi phí, phù hợp cho hầu hết các ứng dụng hộp số giảm tốc Servo có không gian lắp đặt thoải mái.
• Model: VRB042 đến VRB115.
• Độ rơ: P0 (<= 1 arcmin với cấp 1) đến P2 (<= 7 arcmin với cấp 2).
• Momen Xoắn Định mức (T2N): Ví dụ: VR115 cấp 1, Ratio 10 đạt 230 Nm.

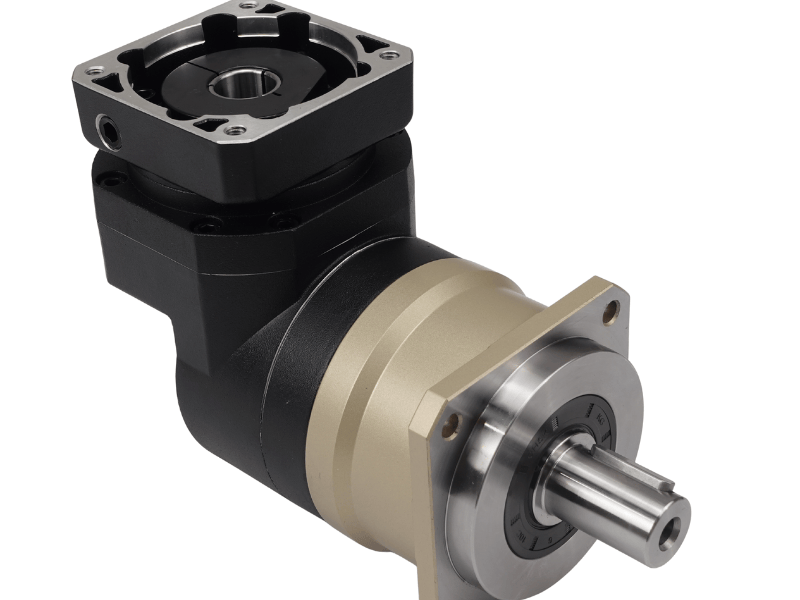

2. EVB Type (Precision Planetary Gearbox – Right Angle)

• Cấu hình: Trục góc vuông (Right Angle), Vỏ hình trụ.
• Đặc điểm: Sử dụng bánh răng côn xoắn (Spiral Bevel Gear) ở cấp đầu ra, giúp tiết kiệm không gian lắp đặt bằng cách cho phép động cơ được lắp đặt ở góc 90 độ. Đây là đặc điểm rất lý tưởng cho các không gian hẹp.
• Model: EVB042 đến EV115.
• Độ rơ: P0 (<=2 arcmin với cấp 1) đến P2 (<=8 arcmin với cấp 2).
• Momen Xoắn Định mức (T2N): Ví dụ: EVB115 cấp 1, Ratio 10 đạt 330Nm.

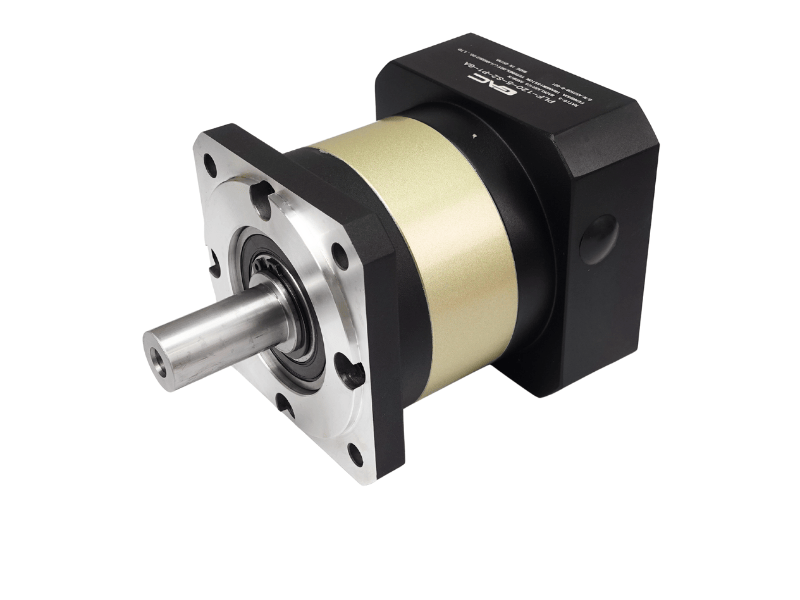

3. PLF Type (Standard Type Planetary Gearbox)

• Cấu hình: Trục thẳng (in-line), Vỏ hình vuông/mặt bích.
• Đặc điểm: Dòng hộp số hành tinh tiêu chuẩn với cấu trúc vỏ vuông chắc chắn, thường được sử dụng trong các hệ thống yêu cầu độ cứng cao và khả năng tải tốt.
• Model: PLF040 đến PLF120.
• Độ rơ: P1 (<=6 arcmin với cấp 1) đến P2 (<=10 arcmin với cấp 2).

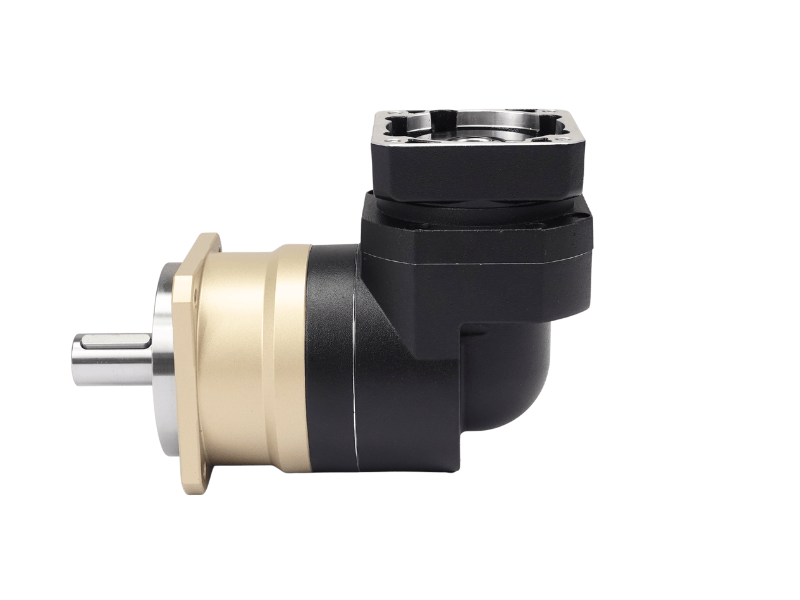

4. PFR Type (Standard Type Right Angle Planetary Gearbox)

• Cấu hình: Trục góc vuông, Vỏ hình vuông/mặt bích.
• Đặc điểm: Tương tự EVB nhưng ở phân khúc tiêu chuẩn hơn, sử dụng bánh răng côn xoắn để chuyển hướng truyền động 90 độ, giúp tiết kiệm không gian lắp đặt, phù hợp cho các ứng dụng cần giải pháp góc vuông hiệu quả.
• Model: PFR040 đến PFR120.
• Độ rơ: P1 (<=10 arcmin với cấp 1) đến P2 (<=14 arcmin với cấp 2).

Ứng dụng Thực tế của Hộp số Giảm tốc Servo Độ rơ thấp

Hộp số giảm tốc Servo với độ rơ thấp là thành phần không thể thiếu trong các ngành công nghiệp đòi hỏi tự động hóa chính xác cao.

1. Robot Công nghiệp

Trong robot 6 trục, mỗi khớp nối (joint) thường được trang bị một hộp số giảm tốc Servo độ rơ cực thấp (thường là P0 hoặc P1).

• Độ chính xác Định vị Tuyệt đối: Độ rơ thấp là cần thiết để đảm bảo mỗi cánh tay robot có thể lặp lại vị trí và định vị với sai số chỉ vài micro mét.
• Giảm Rung động: Giúp giảm thiểu rung động khi robot dừng đột ngột hoặc thay đổi tốc độ, đảm bảo chất lượng công việc (ví dụ: hàn, sơn, gắp đặt linh kiện điện tử).

2. Máy Công cụ CNC (CNC Machine Tools) và Máy Cắt Laser

Máy CNC và máy cắt laser cần sự di chuyển trục X, Y, Z với độ chính xác và độ mượt mà cao.

• Độ cứng Xoắn Cao: Hộp số giảm tốc Servo với độ cứng xoắn cao (như dòng VRB, EVB) là cần thiết để chống lại lực cắt lớn, đảm bảo không bị biến dạng khi dao cắt tiếp xúc với vật liệu.
• Độ rơ Thấp: Đảm bảo quá trình nội suy của các trục diễn ra chính xác, không tạo ra các đường cắt bị giật hoặc sai lệch.

3. Tự động hóa ngành Công nghiệp Năng lượng Mới

Trong dây chuyền sản xuất pin mặt trời hoặc thiết bị năng lượng mới, các bộ truyền động cần hoạt động liên tục với độ chính xác và tốc độ cao.

• Chuyển động Chính xác, Liên tục: Việc di chuyển và định vị các tấm wafer silicon hoặc pin năng lượng cần sự chính xác tuyệt đối để tránh hỏng hóc, đồng thời yêu cầu tốc độ cao và khả năng làm việc bền bỉ, liên tục (Service Life > 20,000 giờ).
• Lắp đặt Linh hoạt: Các dòng hộp số góc vuông (EVB, PFR) giúp tiết kiệm không gian lắp đặt trong các dây chuyền sản xuất phức tạp và chật hẹp.

4. Hệ thống Giá đỡ và Thanh Răng (Rack and Pinion)

Các hộp số giảm tốc Servo độ rơ thấp thường được kết hợp với hệ thống thanh răng (rack) và bánh răng (pinion) trong các ứng dụng chuyển động tuyến tính dài.

• Giảm Sai số Tích lũy: Hộp số đóng vai trò quan trọng trong việc giảm độ rơ tại đầu vào để tối ưu hóa việc truyền động lực, đảm bảo độ chính xác của chuyển động tuyến tính trên quãng đường dài.



Kết luận

Độ rơ là một thông số kỹ thuật tối quan trọng, định nghĩa chất lượng và hiệu suất của bất kỳ hệ thống truyền động nào sử dụng hộp số giảm tốc Servo. Việc hiểu rõ khái niệm, nguồn gốc, và ảnh hưởng của nó là bước đầu tiên để thiết kế nên một hệ thống tự động hóa chính xác và đáng tin cậy.

Bằng cách áp dụng các công nghệ tiên tiến như thiết kế tích hợp, gia công bánh răng xoắn, xử lý nhiệt Carbon-nitriding, và kiểm soát chất lượng nghiêm ngặt (theo các cấp độ P0, P1, P2), các nhà sản xuất như 3F-Famed đã cung cấp những giải pháp hộp số hành tinh (planetary gearbox) có độ rơ cực thấp, trở thành cầu nối hoàn hảo cho sự chính xác và sức mạnh của động cơ servo.

Nếu bạn đang tìm kiếm giải pháp truyền động chính xác, độ rơ thấp cho các dự án tự động hóa chính xác của mình, việc lựa chọn hộp số giảm tốc Servo chất lượng, được kiểm chứng như các dòng VRB, EVB, PLF, PFR của GAC là quyết định sáng suốt.

Đừng để độ rơ làm ảnh hưởng đến độ chính xác và hiệu suất dây chuyền sản xuất của bạn!

Liên hệ ngay với Tự động hóa toàn cầu, đại diện phân phối chính thức các dòng hộp số giảm tốc Servo độ chính xác cao GAC (VRB, EVB, PLF, PFR), để được tư vấn và nhận bảng giá và mức chiết khấu ưu đãi.
