Dải nhiệt độ hoạt động và lưu ý cho hộp số giảm tốc servo

Tìm hiểu chi tiết về dải nhiệt độ hoạt động và các lưu ý kỹ thuật quan trọng giúp bảo vệ hộp số giảm tốc servo, tăng tuổi thọ và hiệu suất vận hành ổn định.

Giới thiệu

Trong hệ thống điều khiển chuyển động chính xác, hộp số giảm tốc servo đóng vai trò quan trọng trong việc tăng mô-men xoắn và tối ưu hóa quán tính tải. Tuy nhiên, một trong những yếu tố thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến tuổi thọ và độ chính xác của hệ thống chính là nhiệt độ.

Việc duy trì dải nhiệt độ hoạt động hộp số giảm tốc servo trong ngưỡng cho phép không chỉ giúp thiết bị vận hành êm ái mà còn ngăn ngừa các sự cố hỏng hóc cơ khí nghiêm trọng. Bài viết này sẽ phân tích sâu về các tác động của nhiệt độ và những lưu ý sống còn khi vận hành thiết bị này.

Tầm quan trọng của nhiệt độ đối với hiệu suất hộp số giảm tốc servo

Nhiệt độ không chỉ là một thông số vật lý đơn thuần mà nó là “kẻ thù” thầm lặng của các chi tiết cơ khí chính xác. Đối với một hộp số servo, đặc biệt là dòng bánh răng hành tinh, không gian bên trong rất kín để đảm bảo độ rơ thấp. Khi hoạt động ở tốc độ cao và liên tục, ma sát giữa các răng truyền động và vòng bi sinh ra một lượng nhiệt năng đáng kể.

Nếu nhiệt độ vượt quá ngưỡng cho phép, độ nhớt của mỡ bôi trơn sẽ thay đổi, dẫn đến khả năng bảo vệ bề mặt kim loại bị suy giảm. Hơn nữa, sự giãn nở nhiệt của các bánh răng hành tinh có thể làm thay đổi khoảng cách ăn khớp, từ đó làm tăng độ rơ (backlash) – điều tối kỵ trong các ứng dụng cần độ chính xác vị trí cao như máy CNC hay cánh tay robot. Việc hiểu rõ và kiểm soát nhiệt độ chính là chìa khóa để duy trì hiệu suất truyền động ở mức cao nhất (thường là trên 95% đối với các dòng hộp số chất lượng cao).

Dải nhiệt độ hoạt động tiêu chuẩn của hộp số giảm tốc servo

Thông thường, các nhà sản xuất hộp số giảm tốc servo uy tín (như Apex Dynamics, GAC hay các dòng phổ thông từ Delta, Panasonic) đều thiết kế sản phẩm hoạt động trong một dải nhiệt độ nhất định.

Nhiệt độ môi trường: Dải phổ biến thường từ -15°C đến +90°C. Tuy nhiên, điều kiện lý tưởng nhất là trong khoảng 0°C đến 40°C. Nếu môi trường quá nóng (trên 50°C), công suất đầu ra của hộp số cần được tính toán giảm tải.
Nhiệt độ vỏ hộp số: Trong quá trình vận hành liên tục, nhiệt độ bề mặt vỏ hộp số có thể lên đến 60°C – 80°C. Đây là mức nhiệt độ bình thường mà con người cảm thấy rất nóng khi chạm vào, nhưng vẫn nằm trong ngưỡng an toàn kỹ thuật.
Điểm tới hạn: Khi nhiệt độ vỏ vượt quá 90°C, các phớt chặn dầu bắt đầu bị lão hóa nhanh, dẫn đến nguy cơ rò rỉ mỡ và hỏng hóc bánh răng.

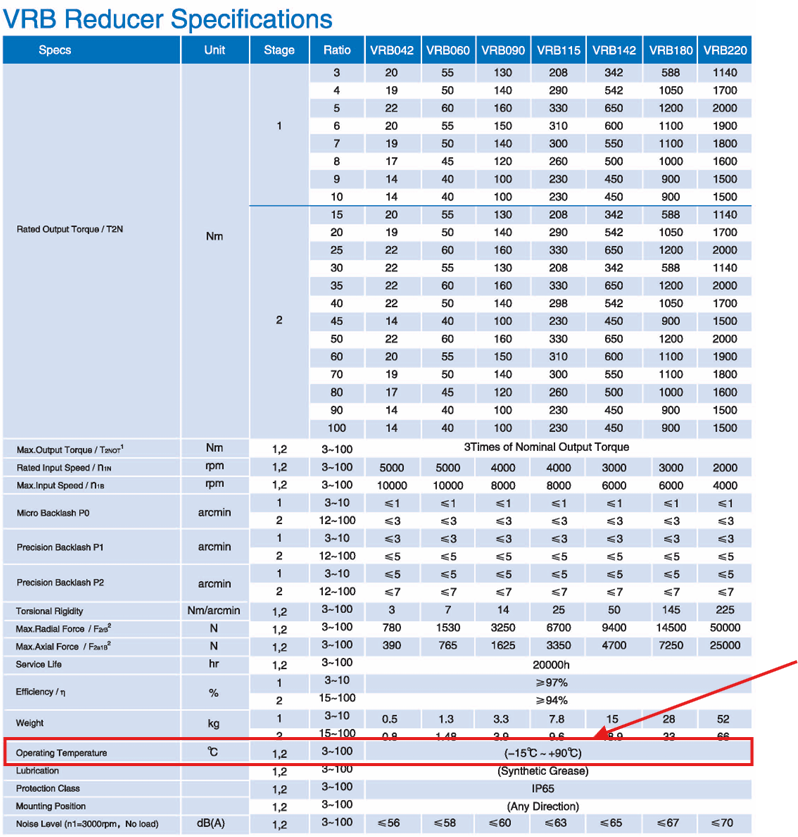

hop-so-giam-toc-servo — Hình ảnh dải nhiệt độ hoạt động của hộp số GAC VRB

Ảnh hưởng của nhiệt độ cao đến các linh kiện bên trong

Khi chúng ta nói về dải nhiệt độ hoạt động hộp số giảm tốc servo, vấn đề đáng lo ngại nhất thường là quá nhiệt. Nhiệt độ cao gây ra một chuỗi phản ứng dây chuyền tiêu cực:

Sự biến tính của mỡ bôi trơn

Hộp số servo thường sử dụng mỡ tổng hợp (synthetic grease) đặc chủng. Ở nhiệt độ cao, cấu trúc hóa học của mỡ bị phá vỡ, dầu gốc tách ra khỏi chất làm đặc. Khi đó, mỡ mất khả năng bám dính và bôi trơn, khiến các bề mặt răng tiếp xúc trực tiếp “kim loại chạm kim loại”, gây mòn nhanh và phát sinh tiếng ồn.

Hư hỏng phớt chặn dầu

Phớt là bộ phận làm từ vật liệu elastomer (như NBR hoặc Viton). Nhiệt độ cao liên tục làm phớt bị cứng lại (giòn hóa), mất tính đàn hồi. Một khi phớt bị hỏng, mỡ bôi trơn sẽ thoát ra ngoài, đồng thời bụi bẩn từ môi trường có thể xâm nhập vào bên trong, phá hủy bộ bánh răng hành tinh.

Giãn nở nhiệt và độ rơ

Các bánh răng, trục và vòng bi đều giãn nở khi nóng lên. Trong một hộp số có độ rơ cực thấp (ví dụ dưới 3 arcmin), sự giãn nở dù chỉ vài micrometer cũng có thể làm thay đổi đặc tính ăn khớp. Điều này không chỉ làm giảm độ chính xác mà còn làm tăng áp lực lên các vòng bi, gây ra hiện tượng kẹt cơ nhẹ hoặc rung động.

Ảnh hưởng của nhiệt độ thấp đến khởi động và vận hành

Ít được chú ý hơn nhưng nhiệt độ quá thấp cũng là một thách thức lớn. Tại các kho lạnh hoặc vùng khí hậu hàn đới, hộp số giảm tốc servo có thể phải đối mặt với các vấn đề:

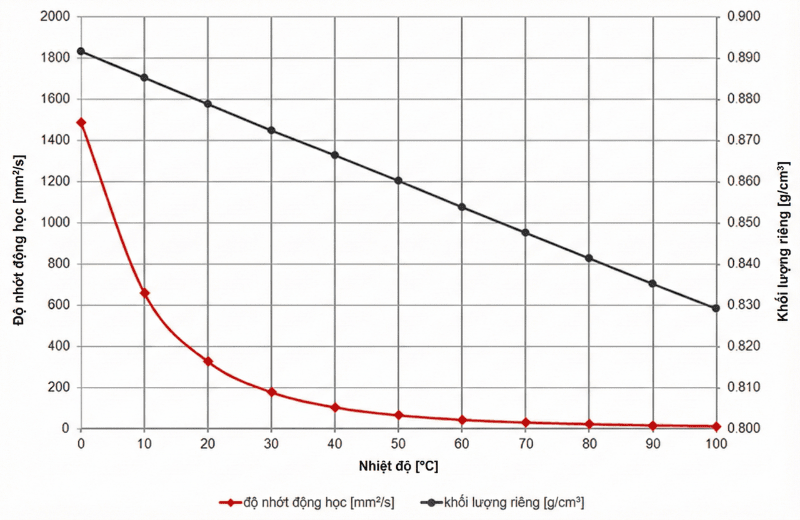

Tăng mô-men xoắn khởi động: Mỡ bôi trơn trở nên cực kỳ đặc khi nhiệt độ xuống dưới 0°C. Điều này khiến động cơ servo phải tốn một lượng mô-men lớn hơn nhiều chỉ để thắng lực cản của mỡ trong giai đoạn startup. Nếu không cấu hình dòng khởi động phù hợp, driver servo có thể báo lỗi quá tải.
Vấn đề về bôi trơn tức thời: Khi mới khởi động ở nhiệt độ thấp, mỡ chưa kịp tan chảy để bao phủ các bề mặt răng, dễ gây ra hiện tượng mài mòn khô trong vài phút đầu tiên.

Để khắc phục, người ta thường phải thực hiện quy trình “Warm-up” (chạy không tải tốc độ thấp) để nhiệt độ bên trong hộp số tăng dần lên trước khi đi vào vận hành chính thức.

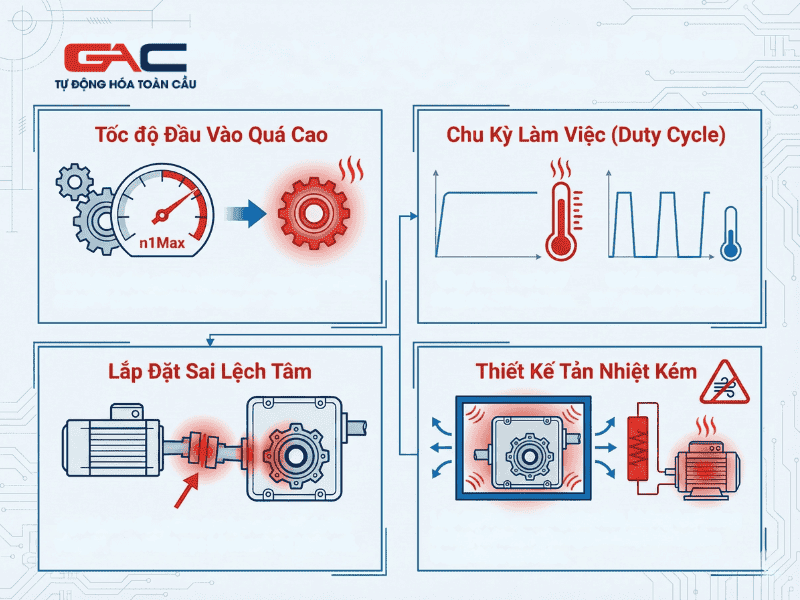

Các yếu tố gây ra hiện tượng quá nhiệt trong hộp số servo

Hiểu rõ nguyên nhân giúp chúng ta có biện pháp phòng ngừa hiệu quả. Có 4 yếu tố chính gây tăng nhiệt:

Tốc độ đầu vào quá cao: Mỗi mã hộp số đều có giới hạn tốc độ đầu vào định mức (n1N) và tốc độ tối đa (n1B). Chạy liên tục ở tốc độ gần mức tối đa sẽ sinh nhiệt cực lớn do ma sát nội.
Chu kỳ làm việc (Duty Cycle): Nếu ứng dụng yêu cầu chạy liên tục 24/7, nhiệt độ sẽ tích tụ liên tục. Ngược lại, chế độ chạy-dừng cho phép hộp số có thời gian nghỉ để tản nhiệt.
Lắp đặt sai lệch tâm: Nếu trục động cơ servo và trục vào của hộp số không đồng tâm tuyệt đối, nó sẽ tạo ra lực cưỡng bức lên vòng bi, sinh nhiệt cục bộ rất nhanh tại vị trí khớp nối.
Thiết kế tản nhiệt kém: Lắp đặt hộp số trong không gian kín, không có lưu thông không khí hoặc gần các nguồn nhiệt khác (như điện trở xả, động cơ công suất lớn) sẽ làm giảm khả năng thoát nhiệt tự nhiên.

Giải pháp kiểm soát nhiệt độ và bảo trì hộp số giảm tốc servo

Để đảm bảo thiết bị luôn nằm trong dải nhiệt độ hoạt động hộp số giảm tốc servo an toàn, các kỹ sư cần lưu ý các giải pháp sau:

Lựa chọn mỡ bôi trơn phù hợp

Nếu hệ thống của bạn hoạt động trong môi trường khắc nghiệt (như lò sấy hoặc kho đông lạnh), hãy yêu cầu nhà sản xuất thay đổi loại mỡ chuyên dụng. Có những loại mỡ chịu nhiệt lên tới 150°C hoặc mỡ thực phẩm cho các ứng dụng đặc biệt.

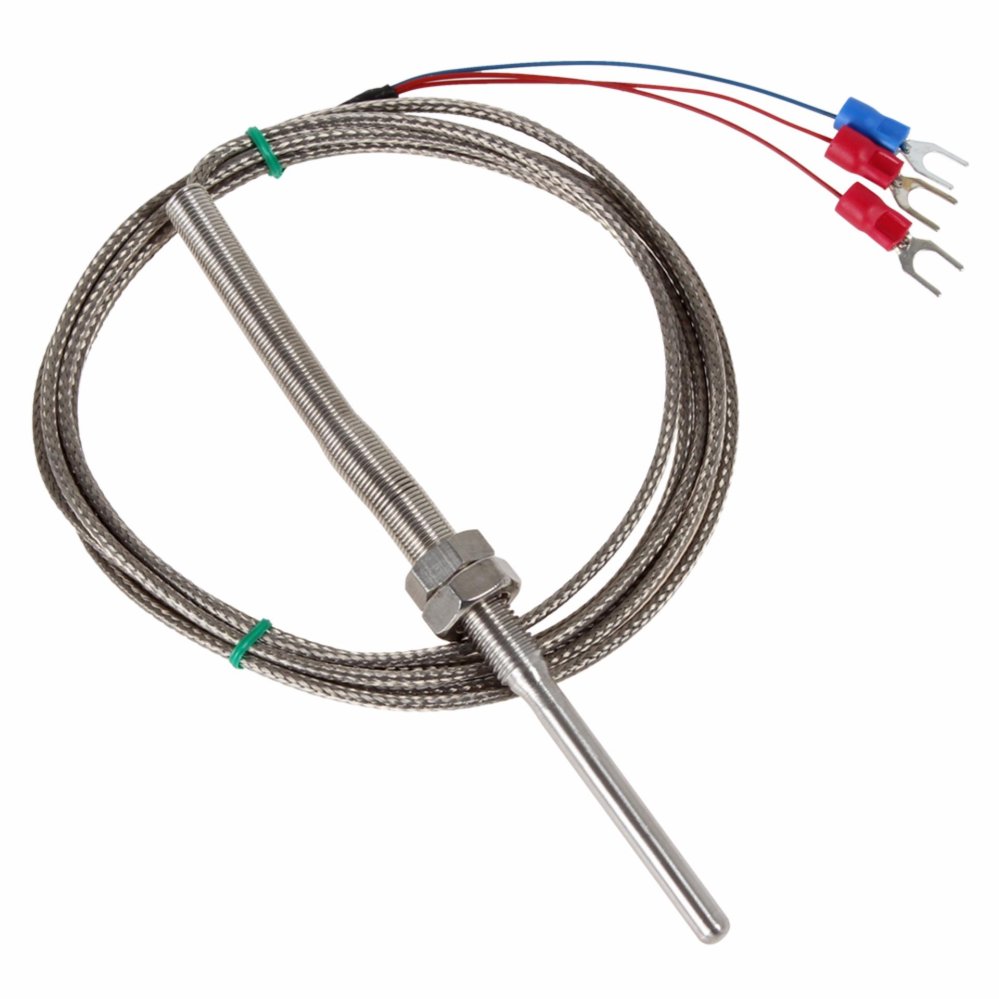

Sử dụng cảm biến giám sát

Trong các hệ thống quan trọng, việc gắn cảm biến nhiệt độ lên vỏ hộp số và kết nối với PLC để đưa ra cảnh báo là cực kỳ cần thiết. Nếu nhiệt độ vượt ngưỡng 80°C, hệ thống nên giảm tốc độ hoặc tạm dừng để làm mát.

Tối ưu hóa hệ thống tản nhiệt

Sử dụng cánh tản nhiệt: Một số dòng hộp số công suất lớn có thiết kế vỏ dạng khía để tăng diện tích tiếp xúc không khí.
Quạt cưỡng bức: Lắp thêm quạt tản nhiệt thổi trực tiếp vào thân hộp số có thể giảm được từ 10-15°C nhiệt độ bề mặt.

Lưu ý khi lắp đặt hộp số giảm tốc servo để tản nhiệt tối ưu

Quy trình lắp đặt hộp số servo ảnh hưởng đáng kể đến khả năng thoát nhiệt. Dưới đây là những “mẹo” chuyên gia:

Bề mặt tiếp xúc: Hãy đảm bảo mặt bích lắp hộp số làm bằng vật liệu dẫn nhiệt tốt (như thép hoặc nhôm dày). Mặt bích này đóng vai trò như một tấm tản nhiệt khổng lồ cho hộp số.
Khoảng cách thông gió: Không nên bao bọc hộp số quá kín bằng các tấm bảo vệ bằng nhựa hoặc composite. Nếu cần bảo vệ, hãy sử dụng lưới thép hoặc đục lỗ thông hơi.
Hướng lắp đặt: Hộp số lắp ngang thường tản nhiệt tốt hơn lắp đứng vì mỡ bôi trơn được phân bổ đều hơn, tránh hiện tượng tập trung nhiệt ở một đầu trục.

Ví dụ thực tế: Xử lý lỗi quá nhiệt trong hệ thống cánh tay robot 6 trục

Trong một dự án thực tế tại nhà máy sản xuất linh kiện ô tô, chúng tôi gặp tình trạng hộp số trục số 1 (trục xoay đế) của robot thường xuyên nóng lên đến 95°C sau 4 giờ vận hành liên tục. Qua kiểm tra, chúng tôi phát hiện 2 vấn đề:

Robot thực hiện chu kỳ gắp thả liên tục với tốc độ cao, vượt quá chu kỳ làm việc khuyến cáo.
Vị trí lắp robot nằm gần lò tôi kim loại, nhiệt độ môi trường xung quanh lên tới 52°C.

Giải pháp đã triển khai:

Thay đổi mỡ bôi trơn sang dòng mỡ chịu nhiệt cao cấp hơn.
Lắp đặt một hệ thống thổi khí nén lạnh trực tiếp vào thân hộp số trục 1.
Kết quả: Nhiệt độ duy trì ổn định ở mức 60°C, robot hoạt động 3 ca liên tục mà không còn xuất hiện lỗi sai lệch vị trí do giãn nở nhiệt.

Kết luận và khuyến nghị

Việc kiểm soát dải nhiệt độ hoạt động hộp số giảm tốc servo không chỉ là một yêu cầu kỹ thuật mà là yếu tố sống còn để bảo vệ giá trị đầu tư của doanh nghiệp. Một hộp số được vận hành đúng nhiệt độ sẽ có tuổi thọ lên tới hàng chục nghìn giờ, trong khi chỉ cần một vài lần quá nhiệt nghiêm trọng, bộ bánh răng hành tinh đắt tiền có thể trở thành phế liệu.

Bạn đang gặp khó khăn trong việc lựa chọn hộp số giảm tốc cho hệ thống servo của mình? Dòng hộp số giảm tốc servo GAC với dải nhiệt độ hoạt động từ -15°C đến 90°C chính là lời giải cho những bài toán kỹ thuật khó khăn nhất về môi trường và độ chính xác.
