Giới thiệu

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc điều khiển tốc độ và mô men động cơ điện không còn là bài toán phụ trợ, mà đã trở thành yếu tố quyết định hiệu suất vận hành và chi phí năng lượng. Công nghệ biến tần là gì là câu hỏi xuất hiện ngày càng nhiều khi doanh nghiệp đứng trước yêu cầu tối ưu hóa tiêu thụ điện, bảo vệ thiết bị và nâng cao độ ổn định của dây chuyền sản xuất.

Thay vì vận hành động cơ ở tốc độ cố định và điều tiết bằng cơ khí, biến tần cho phép can thiệp trực tiếp vào tần số và điện áp cấp cho động cơ. Chính sự thay đổi này đã làm thay đổi hoàn toàn cách thiết kế và vận hành các hệ thống bơm, quạt, băng tải, máy nén và HVAC trong công nghiệp.

1. Tổng quan về công nghệ biến tần (VFD)

Công nghệ biến tần, thường được gọi là VFD, là nền tảng của các giải pháp điều khiển tốc độ động cơ hiện đại. Trong môi trường sản xuất liên tục, khả năng điều chỉnh linh hoạt tốc độ giúp hệ thống thích nghi tốt hơn với tải thực tế thay vì vận hành ở trạng thái dư thừa năng lượng.

1.1. Định nghĩa và phân biệt các thuật ngữ

Trên thị trường, nhiều khái niệm như VSD hay ASD thường được sử dụng song song với VFD. Tuy nhiên, VFD là thuật ngữ mang tính kỹ thuật rõ ràng nhất, dùng để chỉ thiết bị điều khiển tốc độ động cơ bằng cách thay đổi tần số dòng điện cấp vào.

Điểm khác biệt cốt lõi của biến tần so với các giải pháp cơ khí nằm ở cách can thiệp trực tiếp vào bản chất điện năng. Thay vì tiêu tán năng lượng qua ma sát hoặc tiết lưu, biến tần tối ưu công suất ngay từ nguồn cấp, giúp kiểm soát tốc độ chính xác và ổn định hơn.

1.2. Vai trò trong hệ thống công nghiệp

Trong các nhà máy hiện đại, biến tần không còn là thiết bị tùy chọn. Chúng đóng vai trò như một bộ điều phối năng lượng, giúp:

• Đồng bộ tốc độ động cơ với nhu cầu thực tế của quá trình sản xuất

• Giảm dao động cơ khí và rung động hệ thống

• Nâng cao độ ổn định cho các thiết bị phụ trợ như bơm, quạt, máy nén

Nhờ đó, biến tần trở thành một phần không thể thiếu trong các hệ thống HVAC, xử lý nước, thực phẩm, dệt may và sản xuất công nghiệp nặng.

2. Nguyên lý hoạt động cơ bản của biến tần

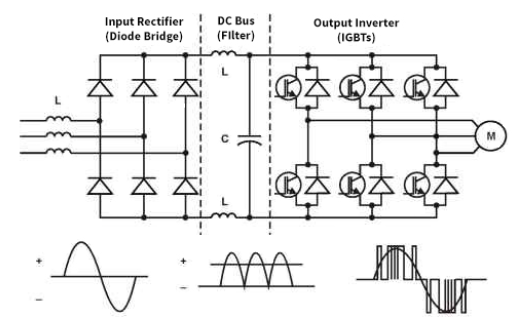

Để hiểu rõ công nghệ biến tần là gì, cần nhìn vào nguyên lý chuyển đổi năng lượng bên trong thiết bị. Một biến tần tiêu chuẩn gồm ba khối chức năng chính, phối hợp chặt chẽ để tạo ra nguồn điện phù hợp cho động cơ.

2.1. Quá trình chuyển đổi AC sang DC

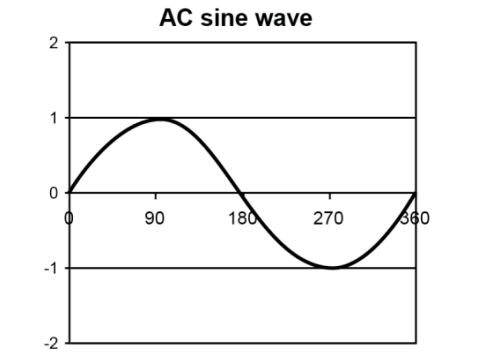

Dòng điện xoay chiều từ lưới điện đầu vào trước tiên được đưa vào bộ chỉnh lưu. Tại đây, điện áp AC được chuyển đổi thành điện áp một chiều (DC) thông qua các linh kiện bán dẫn công suất, tạo tiền đề cho các khâu xử lý tiếp theo của biến tần.

Đối với biến tần sử dụng nguồn 3 pha, cấu trúc chỉnh lưu cơ bản gồm 6 phần tử chỉnh lưu, mỗi pha sử dụng hai linh kiện để dẫn dòng ở cả nửa chu kỳ dương và âm. Cấu hình này thường được gọi là chỉnh lưu 6-pulse. Trong các hệ thống công suất lớn hoặc yêu cầu cao về chất lượng điện năng, biến tần có thể sử dụng các cấu hình 12-pulse, 18-pulse hoặc nhiều hơn, trong đó nhiều cầu chỉnh lưu được cấp nguồn lệch pha nhằm giảm sóng hài dòng điện phía lưới.

Về mặt công nghệ, bộ chỉnh lưu có thể sử dụng:

• Diode chỉnh lưu, cho phép dòng điện dẫn theo phân cực thuận, cấu trúc đơn giản và phổ biến.

• SCR, cho phép điều khiển thời điểm dẫn dòng, phù hợp với các ứng dụng điều khiển công suất đặc thù.

• Transistor công suất (IGBT) trong cấu hình chỉnh lưu chủ động, cho phép điều khiển dạng dòng điện phía lưới, cải thiện hệ số công suất và giảm méo hài.

Việc lựa chọn cấu trúc chỉnh lưu ảnh hưởng trực tiếp đến dòng điện đầu vào, hệ số công suất và mức méo dạng dòng điện, đặc biệt quan trọng trong các hệ thống công nghiệp vận hành liên tục.

2.2. Ổn định năng lượng tại DC Bus

Sau khi được chỉnh lưu, năng lượng DC được đưa vào DC Bus (DC Link). Đây là khu vực trung gian có nhiệm vụ tích trữ và làm phẳng điện áp, đảm bảo nguồn DC ổn định cho bộ nghịch lưu phía sau.

DC Bus chủ yếu bao gồm:

• Tụ điện DC, dùng để lưu trữ năng lượng, giảm dao động điện áp và cung cấp năng lượng tức thời khi tải thay đổi.

• Cuộn cảm DC hoặc DC choke (tùy cấu hình), giúp hạn chế đỉnh dòng, giảm gợn sóng dòng điện và cải thiện độ ổn định của điện áp DC.

DC Bus không chỉ đóng vai trò làm phẳng điện áp mà còn hoạt động như một bộ đệm năng lượng, giúp tách biệt đặc tính của lưới điện với đặc tính đóng cắt tần số cao của bộ nghịch lưu. Nhờ đó, quá trình nghịch lưu diễn ra liên tục, hạn chế sụt áp và dao động dòng ngay cả khi động cơ thay đổi tải nhanh.

Chất lượng thiết kế DC Bus ảnh hưởng trực tiếp đến độ ổn định của biến tần, tuổi thọ tụ điện và khả năng đáp ứng động của toàn bộ hệ truyền động.

2.3. Tạo dòng điện xoay chiều mới

Bộ nghịch lưu là khối chức năng thể hiện rõ nhất ưu thế công nghệ của biến tần. Tại đây, năng lượng DC từ DC Bus được chuyển đổi trở lại thành dòng điện xoay chiều mới, có tần số, điện áp và dạng sóng được điều khiển chủ động.

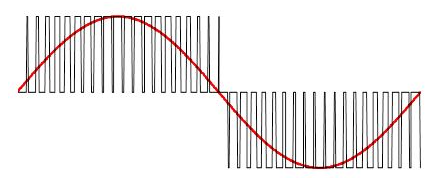

Bộ nghịch lưu sử dụng các transistor công suất IGBT có khả năng đóng cắt ở tần số rất cao. Thông qua kỹ thuật điều chế độ rộng xung PWM, biến tần tổng hợp dạng sóng xoay chiều gần sin để cấp cho động cơ.

Về nguyên lý, tốc độ quay của động cơ điện xoay chiều phụ thuộc trực tiếp vào tần số dòng điện cấp vào, theo quan hệ:

Tốc độ (rpm) = Tần số (Hz) × 120 / Số cực của động cơ

Ví dụ với động cơ 2 cực:

• 60 Hz → khoảng 3600 vòng/phút

• 50 Hz → khoảng 3000 vòng/phút

• 40 Hz → khoảng 2400 vòng/phút

Nhờ khả năng điều chỉnh tần số đầu ra, biến tần cho phép động cơ vận hành ở nhiều dải tốc độ khác nhau một cách liên tục và chính xác. Đồng thời, thông qua các chiến lược điều khiển phù hợp, dòng điện đầu ra còn được kiểm soát về mô men, độ ổn định và khả năng đáp ứng động, đáp ứng yêu cầu của từng ứng dụng công nghiệp cụ thể.

3. Khả năng tiết kiệm năng lượng vượt trội

Một trong những lý do khiến doanh nghiệp quan tâm đến công nghệ biến tần là gì chính là hiệu quả tiết kiệm điện năng mà nó mang lại trong vận hành dài hạn.

3.1. So sánh với phương pháp điều tiết cơ khí

Các phương pháp truyền thống như van tiết lưu hay cửa gió chỉ giới hạn lưu lượng đầu ra, trong khi động cơ vẫn chạy ở công suất cao. Cách tiếp cận này dẫn đến tổn hao năng lượng lớn dưới dạng nhiệt và ma sát.

Ngược lại, biến tần điều chỉnh trực tiếp tốc độ động cơ, giúp:

• Giảm công suất tiêu thụ ngay từ nguồn

• Hạn chế tổn thất cơ khí không cần thiết

• Nâng cao hiệu suất tổng thể của hệ thống

3.2. Quy luật năng lượng trong ứng dụng bơm và quạt

Theo quy luật quạt và bơm, công suất tiêu thụ tỉ lệ với lập phương tốc độ quay. Điều này đồng nghĩa với việc chỉ cần giảm nhẹ tốc độ, mức tiêu thụ điện đã giảm đáng kể.

Trong thực tế, phần lớn hệ thống hiếm khi hoạt động ở tải tối đa liên tục. Biến tần cho phép khai thác tối đa đặc điểm này để tối ưu chi phí năng lượng mà không ảnh hưởng đến hiệu suất sản xuất.

4. Bảo vệ động cơ và giảm dòng khởi động

Ngoài tiết kiệm năng lượng, biến tần còn đóng vai trò quan trọng trong việc bảo vệ động cơ và các thành phần cơ khí liên quan.

4.1. Hạn chế của khởi động trực tiếp

Khi khởi động trực tiếp, động cơ thường chịu dòng khởi động rất lớn, gây:

• Sụt áp cục bộ trên lưới điện

• Gia tăng ứng suất nhiệt trong cuộn dây

• Tạo sốc cơ khí lên trục và khớp nối

Những yếu tố này làm giảm tuổi thọ thiết bị và tăng nguy cơ sự cố.

4.2. Cách biến tần kiểm soát quá trình khởi động

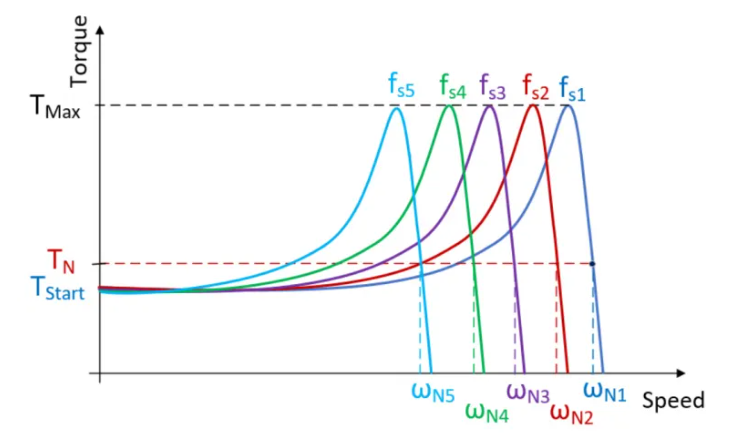

Biến tần khởi động động cơ bằng cách tăng dần tần số và điện áp. Nhờ đó:

• Dòng khởi động được kiểm soát trong giới hạn an toàn

• Giảm rung động và sốc cơ khí

• Tăng độ bền cho toàn bộ hệ truyền động

So với các phương pháp khởi động truyền thống, biến tần mang lại hiệu quả bảo vệ toàn diện hơn cho cả hệ thống điện và cơ.

5. Cải thiện hệ số công suất và hiệu quả lưới điện

Biến tần không chỉ tác động đến động cơ mà còn cải thiện chất lượng điện năng của toàn bộ nhà máy.

5.1. Nâng cao hệ số công suất

Động cơ chạy non tải thường gây hệ số công suất thấp, làm tăng tổn thất trên lưới điện. Biến tần, nhờ cấu trúc DC Bus và điều khiển điện tử, duy trì hệ số công suất đầu vào ở mức cao và ổn định.

Điều này giúp doanh nghiệp giảm nhu cầu bù công suất phản kháng và hạn chế chi phí liên quan đến chất lượng điện năng.

5.2. Giảm tải cho hạ tầng điện

Khi hệ số công suất và hiệu suất tổng thể được cải thiện, công suất biểu kiến mà hệ thống yêu cầu cũng giảm theo. Kết quả là:

• Máy biến áp hoạt động nhẹ tải hơn

• Máy phát điện dự phòng có thể chọn công suất nhỏ hơn

• Giảm chi phí đầu tư ban đầu cho hạ tầng điện

6. Kiểm soát sóng hài và tiêu chuẩn IEEE 519

Bên cạnh các ưu điểm, biến tần là tải phi tuyến và có thể phát sinh sóng hài nếu không được thiết kế và lựa chọn đúng cách.

6.1. Bản chất và tác động của sóng hài

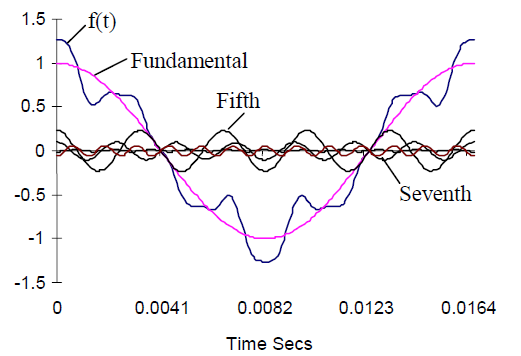

Sóng hài là các thành phần dòng điện có tần số là bội số của tần số cơ bản. Chúng có thể gây:

• Quá nhiệt cho động cơ và máy biến áp

• Nhiễu thiết bị điện tử nhạy cảm

• Giảm độ ổn định của hệ thống điện

Do đó, việc kiểm soát sóng hài là yêu cầu kỹ thuật bắt buộc trong các hệ thống biến tần công nghiệp.

6.2. Giải pháp giảm thiểu sóng hài

Để đáp ứng các tiêu chuẩn như IEEE 519, các giải pháp thường được áp dụng gồm:

• Cuộn kháng đầu vào

• Bộ lọc sóng hài thụ động hoặc chủ động

• Biến tần sử dụng công nghệ chỉnh lưu chủ động AFE

Trong đó, AFE cho phép giảm sóng hài xuống mức rất thấp, đồng thời cải thiện khả năng tái sinh năng lượng và độ sạch của nguồn điện.

Kết luận

Công nghệ biến tần là gì không còn là câu hỏi mang tính lý thuyết, mà đã trở thành vấn đề thực tiễn trong mọi nhà máy hiện đại. Thông qua khả năng điều khiển chính xác, tiết kiệm năng lượng, bảo vệ động cơ và cải thiện chất lượng điện năng, biến tần đóng vai trò trung tâm trong chiến lược tối ưu hóa vận hành dài hạn.

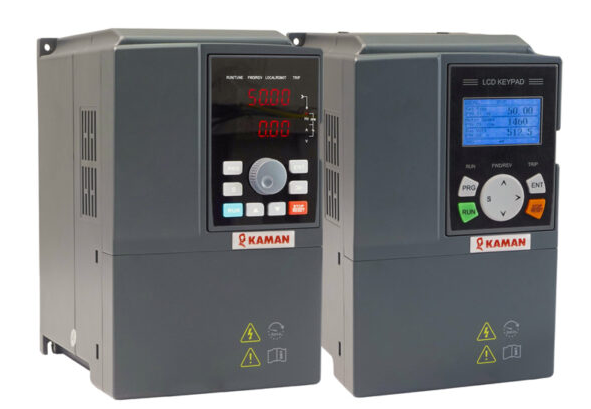

Đối với các kỹ sư và nhà quản lý sản xuất, lựa chọn đúng giải pháp biến tần không chỉ giúp giảm chi phí vận hành mà còn nâng cao độ tin cậy và tuổi thọ của toàn bộ hệ thống. Công ty Cổ phần Tự Động Hóa Toàn Cầu hiện là nhà phân phối chính hãng các dòng biến tần như Shihlin, Kaman và nhiều thương hiệu nổi tiếng khác, đáp ứng đa dạng yêu cầu kỹ thuật từ cơ bản đến chuyên sâu.
