Chọn nguồn tổ ong cho động cơ bước: Lưu ý gì?

Phân tích chi tiết hậu quả quá áp và thiếu áp khi chọn nguồn tổ ong cho động cơ bước, giúp tránh cháy driver, mất bước và lỗi hệ thống.

1. Giới thiệu

Trong các hệ thống điều khiển tự động, việc lựa chọn nguồn tổ ong phù hợp cho động cơ bước không chỉ ảnh hưởng đến hiệu suất vận hành mà còn quyết định trực tiếp đến độ bền của driver và toàn bộ hệ thống. Rất nhiều sự cố như cháy driver, mất bước, rung lắc hay treo hệ thống đều bắt nguồn từ việc chọn sai điện áp hoặc dùng nguồn không ổn định. Thực tế cho thấy, hai lỗi phổ biến nhất khi sử dụng nguồn tổ ong cho động cơ bước là tình trạng quá áp (over-voltage) và thiếu áp (under-voltage). Cả hai đều tạo ra rủi ro lớn nhưng thường bị xem nhẹ trong quá trình thiết kế. Bài viết này phân tích sâu các hậu quả kỹ thuật của quá áp và thiếu áp, đồng thời chỉ ra cách kiểm soát hiệu quả để giúp hệ thống vận hành ổn định hơn trong thực tế.

2. Hiểu đúng mối quan hệ giữa nguồn tổ ong và động cơ bước

2.1. Nguồn tổ ong cấp điện ở đâu trong hệ thống động cơ bước

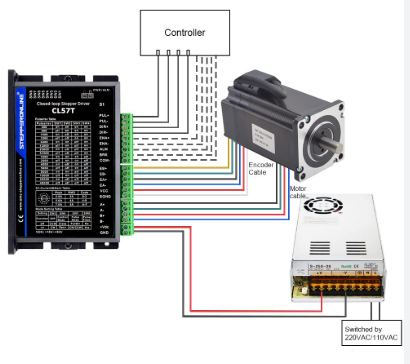

Trong hệ thống động cơ bước tiêu chuẩn, nguồn tổ ong không cấp trực tiếp điện áp cho cuộn dây động cơ mà chỉ đóng vai trò cung cấp năng lượng đầu vào cho driver. Driver sẽ thực hiện việc đóng cắt, điều chế dòng điện qua từng pha động cơ theo thuật toán vi bước hoặc toàn bước. Điều này khiến nhiều người nhầm tưởng rằng chỉ cần đúng điện áp động cơ là đủ, trong khi thực tế yếu tố quan trọng nhất lại là mức điện áp phù hợp với dải làm việc của driver. Nếu nguồn tổ ong không ổn định, mọi cơ chế giới hạn dòng của driver đều trở nên kém hiệu quả, dẫn đến gia tăng rủi ro hư hỏng.

2.2. Dải điện áp cho phép của driver động cơ bước

Mỗi driver đều có thông số giới hạn điện áp rõ ràng, ví dụ 20–50VDC hoặc 24–60VDC. Việc chọn nguồn tổ ong nằm ngoài dải này sẽ làm mất hoàn toàn điều kiện an toàn. Khi điện áp thấp hơn giá trị tối thiểu, driver không thể duy trì dòng pha theo cấu hình. Ngược lại, khi điện áp vượt ngưỡng, linh kiện công suất sẽ bị đặt vào vùng làm việc nguy hiểm. Trên thực tế, rất nhiều trường hợp driver vẫn “chạy được” dù quá áp nhẹ, nhưng hư hỏng sẽ xuất hiện sau vài tuần do linh kiện bị suy giảm dần.

2.3. Vì sao điện áp nguồn ảnh hưởng trực tiếp đến hiệu suất động cơ

Điện áp nguồn càng cao, khả năng bù dòng tại tốc độ cao càng tốt, giúp động cơ giữ được moment ổn định. Tuy nhiên, nếu vượt mức chịu đựng thiết kế, nguồn tổ ong sẽ biến lợi thế này thành rủi ro. Nhiệt độ làm việc của MOSFET và tụ lọc trong driver tăng nhanh, điện môi suy giảm, gây hiện tượng đánh thủng bên trong mà người vận hành không nhận biết ngay. Đây cũng là lý do nhiều hệ thống vẫn hoạt động trong thời gian ngắn dù cấu hình nguồn sai, nhưng hỏng đột ngột về sau.

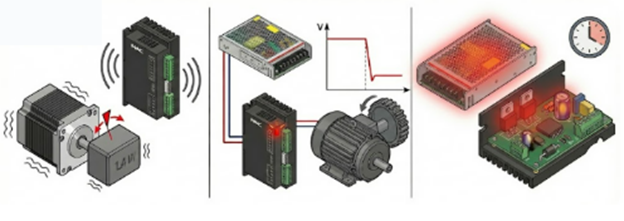

3. Hậu quả khi chọn nguồn tổ ong bị quá áp (Over-voltage)

3.1. Quá áp làm hỏng linh kiện driver như thế nào

Khi nguồn tổ ong cấp điện áp vượt quá giới hạn thiết kế, các linh kiện công suất như MOSFET, diode hồi dòng và tụ điện trong driver sẽ bị đặt dưới điện trường cao hơn mức cho phép. Lớp cách điện bên trong bán dẫn bị suy yếu, xuất hiện hiện tượng đánh thủng vi mô. Ban đầu, driver chỉ nóng lên bất thường, nhưng theo thời gian sẽ xuất hiện mùi khét, đổi màu PCB hoặc nứt vỏ linh kiện. Đây là dạng hỏng rất nguy hiểm vì không có dấu hiệu cảnh báo sớm rõ ràng.

3.2. Biểu hiện thực tế khi nguồn quá áp

Các dấu hiệu điển hình khi sử dụng nguồn tổ ong bị quá áp gồm: driver phát tiếng rít cao tần bất thường, động cơ nóng rất nhanh ngay cả khi không tải, và mạch tự bảo vệ bị kích hoạt liên tục. Một số driver giá rẻ không có mạch bảo vệ tốt sẽ cháy ngay khi cấp điện. Trong môi trường sản xuất, hiện tượng này có thể gây dừng dây chuyền bất ngờ, thiệt hại lớn về thời gian và chi phí vận hành.

3.3. Rủi ro dây chuyền trong hệ thống điều khiển

Khi driver bị hỏng do quá áp, xung nhiễu điện áp cao có thể phản xạ ngược về các bo mạch điều khiển như PLC, bộ điều khiển CNC hoặc card breakout. Nguồn tổ ong không được lọc nhiễu tốt còn làm gia tăng nguy cơ lan truyền hư hỏng. Hậu quả không chỉ dừng lại ở việc thay driver mà có thể kéo theo việc thay thế toàn bộ bo điều khiển trung tâm, gây chi phí khắc phục rất lớn.

4. Hậu quả khi nguồn tổ ong bị thiếu áp (Under-voltage)

4.1. Thiếu áp gây mất bước và rung động như thế nào

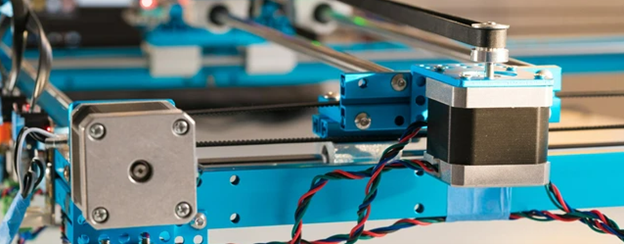

Khi nguồn tổ ong không đạt mức điện áp tối thiểu, driver không thể duy trì dòng điện pha theo giá trị cài đặt. Điều này làm moment động cơ giảm mạnh, dễ xảy ra hiện tượng trượt bước. Trên thực tế, hệ thống sẽ xuất hiện rung động mạnh, tiếng ồn lớn và vị trí dừng không chính xác. Với máy CNC hoặc máy cắt, sai số tích lũy qua nhiều bước có thể làm hỏng toàn bộ sản phẩm.

4.2. Hiện tượng sụt áp khi tải tăng

Một tình trạng phổ biến khác là sụt áp khi tải tăng đột ngột. Ví dụ khi động cơ tăng tốc nhanh hoặc chịu tải cơ khí lớn, nguồn tổ ong yếu sẽ không kịp bù dòng, dẫn đến điện áp tụt sâu trong thời gian ngắn. Hệ quả là driver tự reset, động cơ dừng giật cục hoặc sai lệch vị trí trục. Đây là lỗi rất khó chẩn đoán nếu chỉ đo điện áp lúc không tải.

4.3. Ảnh hưởng lâu dài của thiếu áp đến tuổi thọ thiết bị

Thiếu áp kéo dài buộc driver phải làm việc ở trạng thái “gắng sức”. Linh kiện luôn hoạt động gần giới hạn nhiệt, tụ lọc nhanh chai, khả năng ổn định điện áp suy giảm. Nguồn tổ ong trong tình trạng này cũng nóng hơn bình thường, làm giảm tuổi thọ tổng thể của hệ thống. Về lâu dài, chi phí thay thế và bảo trì sẽ cao hơn rất nhiều so với việc chọn đúng nguồn ngay từ đầu.

5. Cách kiểm soát và phòng tránh quá áp, thiếu áp khi dùng nguồn tổ ong

5.1. Chỉnh điện áp biến trở (V-ADJ) đúng ngưỡng an toàn

Hầu hết nguồn tổ ong đều có biến trở tinh chỉnh điện áp. Trước khi đấu nối với driver, cần sử dụng đồng hồ đo để kiểm tra và chỉnh đúng mức khuyến nghị. Việc này giúp loại bỏ rủi ro ngay từ bước lắp đặt ban đầu.

5.2. Sử dụng thiết bị bảo vệ điện áp

Lắp đặt relay giám sát điện áp hoặc bộ bảo vệ quá áp, thấp áp DC là giải pháp rất hiệu quả. Khi nguồn tổ ong vượt ngưỡng cho phép, hệ thống sẽ tự động ngắt để bảo vệ driver và bo điều khiển.

5.3. Kiểm tra điện áp thực tế khi hệ thống đang tải

Không nên chỉ đo điện áp khi không tải. Cần đo khi động cơ đang hoạt động ở tải lớn để phát hiện hiện tượng sụt áp ẩn. Đây là bước quan trọng giúp đánh giá chất lượng thực tế của nguồn tổ ong trong môi trường vận hành thật.

6. Ảnh hưởng của nguồn tổ ong kém chất lượng đến quá áp và thiếu áp

6.1. Hiện tượng điện áp giả trên nguồn giá rẻ

Nhiều nguồn tổ ong giá rẻ hiển thị đúng điện áp ở chế độ không tải nhưng khi có tải, điện áp tụt sâu hoặc dao động mạnh. Điều này gây ra các lỗi không ổn định mà người vận hành rất khó phát hiện.

6.2. Ripple cao gây hiệu ứng tương đương thiếu áp

Ripple lớn làm điện áp đầu ra dao động liên tục. Driver có thể hiểu nhầm là nguồn yếu, dẫn đến hoạt động không ổn định dù điện áp trung bình vẫn đủ. Đây là vấn đề thường thấy ở những nguồn tổ ong kém chất lượng.

6.3. Hình thức hỏng nguồn từ từ

Theo thời gian, tụ lọc trong nguồn tổ ong bị lão hóa, làm giảm khả năng giữ điện áp ổn định. Hiện tượng thiếu áp xuất hiện từ từ, khiến nhiều người không nhận ra cho đến khi hệ thống lỗi nặng.

7. Kinh nghiệm thực tế khi chọn và vận hành nguồn tổ ong cho động cơ bước

7.1. Luôn chọn nguồn có dải điện áp cao hơn nhu cầu thực tế

Ví dụ hệ thống cần 36V, nên chọn nguồn tổ ong danh định 48V và tinh chỉnh về mức an toàn theo khuyến nghị của driver. Cách làm này tạo ra vùng dự phòng giúp hệ thống ổn định hơn.

7.2. Không dùng nguồn sát ngưỡng tối đa của driver

Chỉ nên vận hành ở mức 80–90 phần trăm điện áp tối đa cho phép. Điều này giúp giảm tải nhiệt và tăng tuổi thọ linh kiện.

7.3. Quy trình kiểm tra nhanh trước khi lắp driver

Luôn kiểm tra điện áp không tải và kiểm tra với tải giả trước khi kết nối với driver. Đây là bước quan trọng giúp hạn chế rủi ro do nguồn tổ ong không đạt chất lượng.

8. Kết luận

Quá áp có thể gây cháy driver, hỏng linh kiện công suất và lan truyền hư hại sang mạch điều khiển, trong khi thiếu áp làm động cơ yếu lực, mất bước và giảm độ chính xác. Việc lựa chọn và kiểm soát nguồn tổ ong đúng cách là yếu tố then chốt giúp hệ thống động cơ bước vận hành ổn định và bền bỉ.

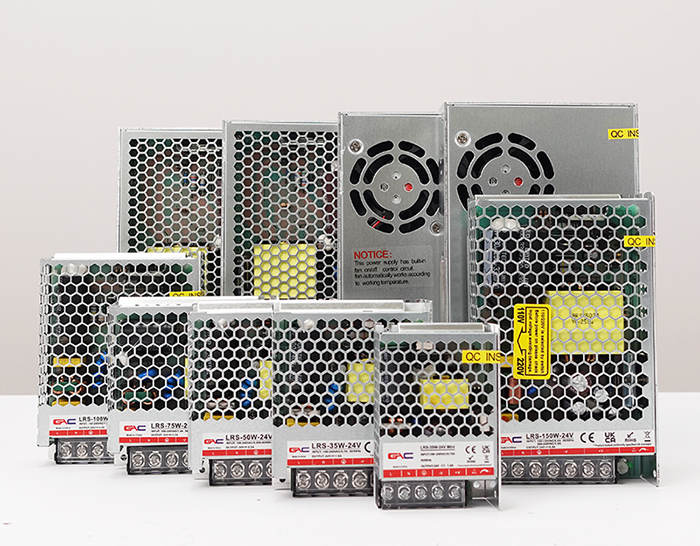

Hiện nay, dòng nguồn tổ ong GAC LRS do Công ty Cổ phần Tự Động Hóa Toàn Cầu phân phối chính hãng đang được nhiều doanh nghiệp tin tưởng lựa chọn nhờ khả năng duy trì điện áp ổn định trong thời gian dài, hạn chế tối đa hiện tượng sụt áp khi tải thay đổi, đồng thời sở hữu mức ripple thấp giúp bảo vệ driver và thiết bị điều khiển khỏi nhiễu điện áp, từ đó nâng cao độ chính xác vận hành của hệ thống. Bên cạnh đó, thiết kế linh kiện chất lượng cao cùng quy trình kiểm soát nghiêm ngặt giúp sản phẩm đạt độ bền vượt trội trong môi trường công nghiệp, giảm tần suất hỏng hóc, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ toàn bộ hệ thống điện – tự động hóa.
