Giới thiệu
Trong kỷ nguyên công nghiệp 4.0, biến tần (Inverter) đã trở thành một thiết bị không thể thiếu trong mọi hệ thống tự động hóa, từ các băng tải đơn giản đến các hệ thống điều khiển vị trí chính xác sử dụng động cơ servo. Việc hiểu rõ cấu tạo và nguyên lý sơ đồ chi tiết mạch biến tần không chỉ giúp các kỹ sư vận hành hệ thống ổn định mà còn là chìa khóa để xử lý các sự cố kỹ thuật phức tạp. Bài viết này sẽ đi sâu vào phân tích cấu trúc phần cứng và cơ chế điều khiển dòng điện bên trong một bộ biến tần tiêu chuẩn.
Tổng quan về biến tần trong hệ thống tự động hóa hiện đại
Biến tần là thiết bị điện tử công suất có chức năng biến đổi dòng điện xoay chiều (AC) ở tần số này thành dòng điện xoay chiều ở tần số khác có thể điều chỉnh được. Trong thực tế sản xuất, việc thay đổi tần số nguồn điện cấp cho động cơ cho phép chúng ta điều khiển tốc độ quay một cách linh hoạt, từ đó tối ưu hóa quy trình sản xuất và tiết kiệm năng lượng đáng kể.

Một hệ thống tự động hóa điển hình thường bao gồm sự phối hợp giữa PLC, HMI và biến tần. PLC đóng vai trò là “não bộ” gửi lệnh điều khiển, trong khi biến tần là “cơ bắp” trực tiếp điều phối năng lượng đến động cơ. Sự chính xác trong cấu tạo và nguyên lý sơ đồ chi tiết mạch biến tần quyết định đến độ mịn của dải tốc độ và khả năng chịu tải của toàn bộ dây chuyền. Nếu không có biến tần, việc khởi động trực tiếp các động cơ công suất lớn sẽ gây ra sụt áp lưới điện và sốc cơ khí cho hệ thống truyền động, làm giảm tuổi thọ máy móc.
Ngày nay, với sự phát triển của công nghệ bán dẫn, các bộ biến tần không chỉ dừng lại ở việc điều khiển tốc độ mà còn tích hợp các chức năng bảo vệ thông minh, điều khiển vector vòng kín, và kết nối truyền thông công nghiệp mạnh mẽ. Để làm chủ được những tính năng này, chúng ta cần bóc tách từng lớp cấu tạo bên trong sơ đồ mạch của chúng.
Sơ đồ khối tổng quát của mạch biến tần công nghiệp
Về cơ bản, bất kỳ một bộ biến tần nào, dù là loại phổ thông hay cao cấp dùng cho động cơ bước và servo, đều tuân theo một cấu trúc sơ đồ khối nhất định. Sơ đồ khối biến tần thường được chia thành ba phần chính: Bộ chỉnh lưu, Bộ lọc DC trung gian và Bộ nghịch lưu.
Đầu tiên, nguồn điện AC (thường là 1 pha 220V hoặc 3 pha 380V) sẽ đi qua bộ chỉnh lưu để biến đổi thành điện áp một chiều. Sau đó, điện áp này được làm phẳng bởi bộ lọc tụ điện để loại bỏ các gợn sóng nhấp nhô. Cuối cùng, bộ nghịch lưu sử dụng các linh kiện bán dẫn công suất cao để băm xung điện áp DC này thành dòng AC với tần số và biên độ theo yêu cầu.
Bên cạnh ba khối động lực chính, sơ đồ mạch còn bao gồm khối điều khiển (Control Unit). Đây là nơi chứa vi xử lý (CPU) và các mạch logic để tiếp nhận tín hiệu từ cảm biến, biến trở hoặc lệnh từ PLC thông qua các chân I/O. Khối điều khiển này sẽ tính toán thời điểm đóng cắt của các linh kiện công suất trong bộ nghịch lưu để tạo ra dạng sóng đầu ra mong muốn. Việc hiểu rõ sự tương tác giữa các khối này là bước đầu tiên để nắm vững cấu tạo và nguyên lý sơ đồ chi tiết mạch biến tần.
Chi tiết cấu tạo mạch động lực của biến tần
Mạch động lực là phần chịu tải chính, nơi dòng điện cường độ lớn chạy qua. Độ bền của một bộ biến tần phụ thuộc rất lớn vào chất lượng linh kiện trong phần mạch này.
Bộ chỉnh lưu – Chuyển đổi AC thành DC

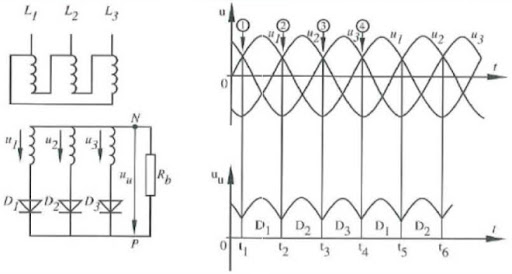

Trong cấu tạo của bộ chỉnh lưu, linh kiện phổ biến nhất là Diode. Đối với biến tần 3 pha, người ta thường sử dụng cầu Diode 6 xung. Nhiệm vụ của nó là cho dòng điện đi theo một chiều duy nhất, biến đổi sóng sin xoay chiều thành các xung điện áp một chiều. Trong một số dòng biến tần cao cấp có khả năng trả năng lượng về lưới, bộ chỉnh lưu có thể sử dụng các linh kiện điều khiển được như Thyristor hoặc chính các IGBT để nâng cao hiệu suất và giảm nhiễu sóng hài.
Bộ lọc DC Intermediate Circuit (Bus DC)
Điện áp sau khi chỉnh lưu vẫn chưa phẳng và còn chứa nhiều thành phần xoay chiều dư thừa. Mạch động lực biến tần lúc này cần một hệ thống tụ điện công suất lớn để tích trữ năng lượng và làm phẳng điện áp Bus DC. Giá trị điện dung của các tụ điện này rất quan trọng; nếu tụ bị khô hoặc suy giảm điện dung theo thời gian, biến tần sẽ dễ báo lỗi “Under Voltage” hoặc hoạt động không ổn định khi tải nặng. Ngoài ra, trong khối này thường có thêm cuộn cảm để hạn chế nhiễu điện từ và điện trở xả để tiêu tán năng lượng khi động cơ hãm nhanh.
Bộ nghịch lưu – Trái tim IGBT
Đây là phần quan trọng nhất trong cấu tạo và nguyên lý sơ đồ chi tiết mạch biến tần. Linh kiện chủ chốt ở đây chính là IGBT (Insulated Gate Bipolar Transistor). IGBT kết hợp ưu điểm của MOSFET (tốc độ đóng cắt nhanh) và Transistor lưỡng cực (khả năng chịu dòng lớn). Trong một biến tần 3 pha, có ít nhất 6 con IGBT được sắp xếp thành 3 cặp tương ứng với 3 pha đầu ra. Việc điều khiển thời gian “đóng” và “ngắt” của các IGBT này một cách cực kỳ chính xác sẽ tạo ra dòng điện xoay chiều tổng hợp cho động cơ.
Sơ đồ chi tiết và nguyên lý mạch điều khiển
Nếu mạch động lực là “cơ bắp” thì mạch điều khiển chính là “hệ thần kinh” của biến tần. Mạch điều khiển bao gồm các khối chức năng nhỏ nhưng vô cùng phức tạp để đảm bảo sự vận hành chính xác.
Đầu tiên là khối xử lý trung tâm (CPU hoặc DSP – Digital Signal Processor). CPU sẽ nhận tín hiệu cài đặt tốc độ (từ biến trở, tín hiệu 4-20mA, hoặc truyền thông RS485/Ethernet) và so sánh với giá trị thực tế từ các cảm biến dòng điện, cảm biến nhiệt độ gắn trên tấm tản nhiệt. Dựa trên các thuật toán như điều khiển V/f (tỉ số điện áp/tần số) hoặc điều khiển Vector, CPU sẽ xuất ra các xung điều khiển logic.
Tuy nhiên, các xung logic này có điện áp rất thấp (thường là 3.3V hoặc 5V), không đủ để kích mở các IGBT ở mạch động lực. Do đó, cần có một mạch lái (Driver Circuit). Mạch lái đóng vai trò là cầu nối, khuếch đại tín hiệu điều khiển và đảm bảo cách ly điện giữa phần xử lý tín hiệu yếu và phần động lực điện áp cao. Điều này bảo vệ CPU không bị cháy hỏng khi có sự cố chập cháy ở các IGBT. Trong các sơ đồ chi tiết, mạch lái thường sử dụng các Opto-coupler quang để truyền tín hiệu qua ánh sáng, đảm bảo tính an toàn tuyệt đối.
Nguyên lý hoạt động theo phương pháp PWM

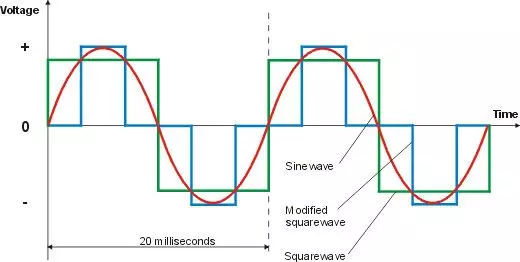

Phương pháp PWM là linh hồn của nguyên lý hoạt động biến tần. Thay vì cố gắng tạo ra một dạng sóng sin mượt mà bằng cách thay đổi giá trị điện áp (điều này gây tổn hao nhiệt cực lớn), biến tần tạo ra các xung điện áp DC có biên độ cố định nhưng độ rộng của xung thay đổi liên tục.
Khi độ rộng xung lớn (thời gian đóng IGBT dài), giá trị điện áp trung bình tại điểm đó cao. Khi độ rộng xung nhỏ (thời gian đóng IGBT ngắn), giá trị điện áp trung bình thấp. Bằng cách thay đổi độ rộng xung theo quy luật hàm sin trong một chu kỳ, biến tần tạo ra một dòng điện có tác dụng tương đương với dòng điện xoay chiều hình sin. Tần số của dòng điện này phụ thuộc vào tốc độ thay đổi chu kỳ đóng cắt của các xung, còn điện áp phụ thuộc vào độ rộng trung bình của các xung đó.
Nhờ nguyên lý IGBT đóng cắt ở tần số rất cao (từ vài kHz đến 20kHz), động cơ sẽ nhận được một dòng điện “mịn”, giúp giảm tiếng ồn cơ khí và giảm tổn hao sắt từ trong lõi thép động cơ. Đây là lý do tại sao khi đứng cạnh các tủ điện biến tần, chúng ta thường nghe thấy tiếng rít đặc trưng của tần số đóng cắt.
Phân tích các linh kiện then chốt trong sơ đồ mạch biến tần
Để đi sâu vào cấu tạo và nguyên lý sơ đồ chi tiết mạch biến tần, chúng ta không thể bỏ qua các linh kiện hỗ trợ quan trọng:
| Linh kiện | Chức năng chính | Lưu ý kỹ thuật |
| Cầu Diode | Chỉnh lưu dòng AC thành DC | Cần được giải nhiệt tốt bằng keo tản nhiệt. |
| Tụ điện DC Bus | Lọc phẳng điện áp và tích năng lượng | Có tuổi thọ hữu hạn, cần kiểm tra định kỳ để tránh nổ tụ. |
| IGBT Module | Nghịch lưu tạo dòng AC đầu ra | Là linh kiện đắt tiền nhất, cực kỳ nhạy cảm với quá nhiệt và ngắn mạch. |
| Current Sensor | Cảm biến dòng điện | Giúp biến tần bảo vệ quá tải và kiểm soát mô-men. |
| Nguồn tổ ong | Cấp nguồn nuôi cho mạch điều khiển | Thường tích hợp sẵn bên trong biến tần để lấy nguồn từ DC Bus. |
Ngoài ra, các bộ phận như quạt tản nhiệt, cảm biến nhiệt độ và các IC cách ly cũng đóng vai trò bảo vệ thiết bị trước các điều kiện vận hành khắc nghiệt. Trong các dòng biến tần dành cho động cơ servo, sơ đồ mạch còn tích hợp thêm khối đọc phản hồi từ Encoder để thực hiện vòng lặp điều khiển vị trí chính xác đến từng micromet.
Ví dụ thực tế: Ứng dụng mạch biến tần điều khiển động cơ Servo
Hãy xét một hệ thống đóng gói tự động sử dụng động cơ servo và hộp số giảm tốc. Ở đây, biến tần yêu cầu một sơ đồ mạch phức tạp hơn nhiều so với biến tần thông thường.
Trong ứng dụng này, cấu tạo và nguyên lý sơ đồ chi tiết mạch biến tần phải đáp ứng được tốc độ xử lý cực cao. Khi PLC gửi lệnh vị trí, Biến tần không chỉ băm xung PWM để quay động cơ mà còn phải liên tục đọc tín hiệu từ Encoder trả về. Nếu có sự sai lệch giữa vị trí thực tế và vị trí lệnh, mạch điều khiển bên trong biến tần sẽ ngay lập tức điều chỉnh độ rộng xung PWM để bù đắp sai lệch trong vài miligiây.
Sự kết hợp giữa biến tần, động cơ servo và hộp số giảm tốc giúp hệ thống đạt được mô-men xoắn lớn ở tốc độ thấp mà vẫn đảm bảo độ chính xác vị trí. Ví dụ, trong máy cắt bao bì, biến tần điều khiển động cơ servo kéo màng nhựa. Nhờ nguyên lý điều khiển vector dòng điện, biến tần có thể giữ cho màng nhựa luôn căng nhưng không bị đứt, ngay cả khi máy tăng tốc hoặc giảm tốc đột ngột. Điều này minh chứng cho tính ứng dụng thực tế cao của việc nắm vững sơ đồ mạch điện tử công suất.

Các lưu ý kỹ thuật khi lắp đặt và bảo trì mạch biến tần
Việc nắm vững cấu tạo và nguyên lý sơ đồ chi tiết mạch biến tần sẽ trở nên vô nghĩa nếu chúng ta không biết cách bảo vệ thiết bị này trong môi trường công nghiệp thực tế. Dưới đây là những lưu ý quan trọng:
- Chống nhiễu điện từ (EMI): Do IGBT đóng cắt ở tần số cao, biến tần phát ra nhiễu điện từ rất lớn. Cần sử dụng dây cáp bọc kim và lắp đặt bộ lọc nhiễu (EMI Filter) ở đầu vào để tránh gây nhiễu cho các thiết bị nhạy cảm như PLC hay cảm biến.
- Giải nhiệt cho linh kiện công suất: IGBT và cầu chỉnh lưu tỏa nhiệt rất lớn. Hãy đảm bảo quạt thông gió luôn hoạt động và không có bụi bẩn bám vào các khe tản nhiệt nhôm. Nhiệt độ quá cao là nguyên nhân hàng đầu dẫn đến nổ IGBT.
- Kiểm tra tụ điện: Định kỳ 2-3 năm, cần kiểm tra độ lồi của đầu tụ điện và đo dung lượng. Một tụ điện yếu sẽ làm tăng độ nhấp nhô của Bus DC, dẫn đến lỗi “Over Current” ảo hoặc làm cháy các IGBT do điện áp không ổn định.
- Sử dụng nguồn phụ phù hợp: Trong các tủ điện lớn, việc sử dụng nguồn gắn thanh ray chất lượng cao để nuôi mạch điều khiển biến tần và PLC sẽ giúp hệ thống vận hành tin cậy hơn, tránh các hiện tượng sụt áp tức thời làm reset mạch điều khiển.
Kết luận
Hiểu rõ cấu tạo và nguyên lý sơ đồ chi tiết mạch biến tần là nền tảng cốt lõi để trở thành một chuyên gia trong lĩnh vực tự động hóa. Từ việc nắm vững các linh kiện động lực như IGBT, tụ điện đến các phương pháp điều khiển hiện đại như PWM, chúng ta có thể tối ưu hóa hiệu suất thiết bị và kéo dài tuổi thọ cho hệ thống máy móc. Biến tần không chỉ là một thiết bị thay đổi tốc độ, nó là một giải pháp thông minh giúp nâng cao năng lực sản xuất cho doanh nghiệp.
