Trong bất kỳ hệ thống tự động hóa nào, việc thiết lập giao tiếp thông suốt giữa “bộ não” PLC và “giao diện” HMI là yếu tố tiên quyết. Cáp kết nối HMI – PLC đóng vai trò là cầu nối dữ liệu quan trọng, đảm bảo mọi lệnh điều khiển và thông số vận hành được truyền tải chính xác, kịp thời. Tại Tự Động Hóa Toàn Cầu, chúng tôi cung cấp đầy đủ các dòng cáp kết nối chuyên dụng, tương thích với các thương hiệu hàng đầu như Mitsubishi, Siemens, Delta, Xinje,… giúp hệ thống của bạn vận hành ổn định và bền bỉ nhất.

I. Các loại cáp kết nối HMI với PLC phổ biến

Trên thị trường hiện nay, cáp kết nối được phân loại chủ yếu dựa trên sự tương thích giữa các dòng màn hình HMI và bộ điều khiển PLC của các hãng khác nhau. Dưới đây là những dòng cáp phổ biến và được sử dụng rộng rãi nhất trong các nhà máy và hệ thống tự động hóa:

1. Cáp kết nối theo cặp thương hiệu HMI – PLC

Đây là cách phân loại phổ biến nhất vì mỗi hãng thường có sơ đồ chân (pinout) riêng biệt. Một số loại cáp tiêu biểu bao gồm:

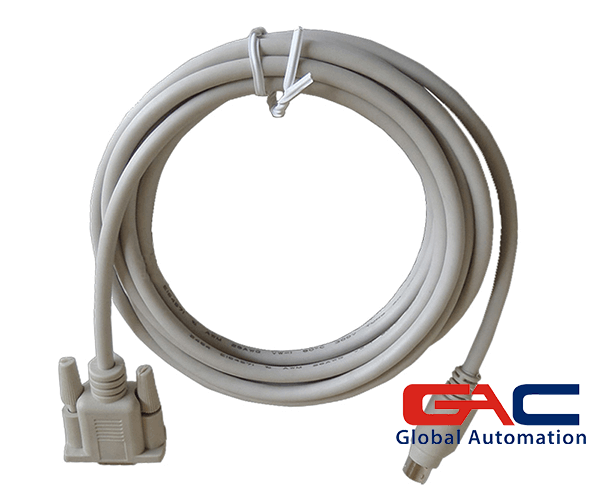

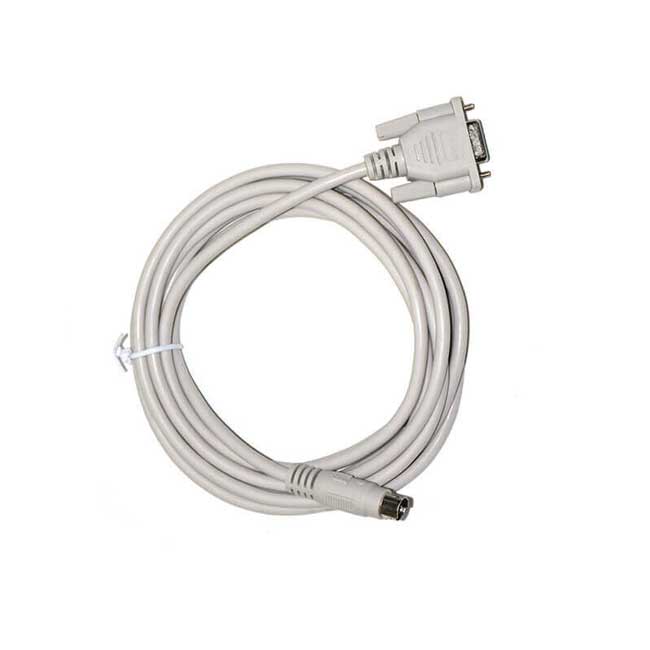

• • Cáp DOP-DVP: Dùng để kết nối màn hình HMI Delta (dòng DOP-100, DOP-B) với các dòng PLC Delta (DVP-ES, SS, SX, SE…).

• • Cáp DOP-FX: Giải pháp kết nối màn hình HMI Delta với các dòng PLC Mitsubishi dòng FX (như FX1N, FX2N, FX3U, FX5U) qua cổng tròn 8 chân hoặc RS422.

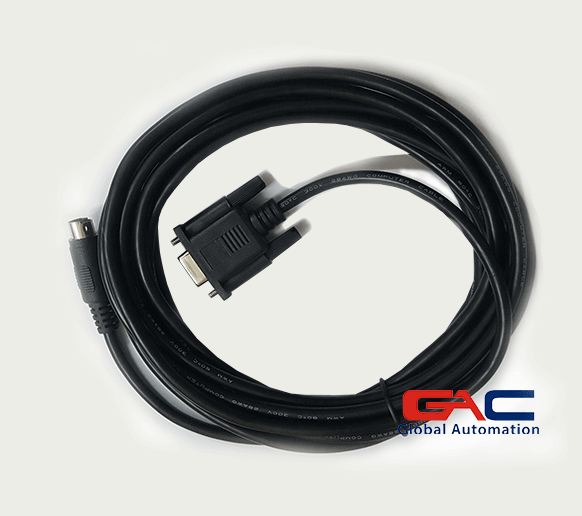

• • Cáp MT-DVP: Sử dụng cho các màn hình HMI Weinview/Weintek khi kết nối với PLC Delta.

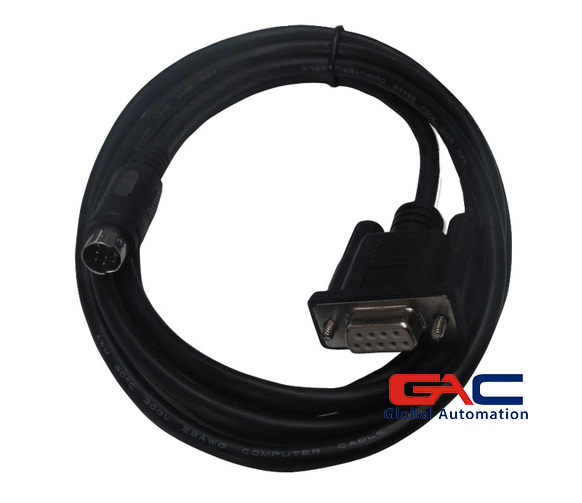

• • Cáp MT-FX: Kết nối màn hình HMI Weinview/Weintek với các dòng PLC Mitsubishi phổ thông.

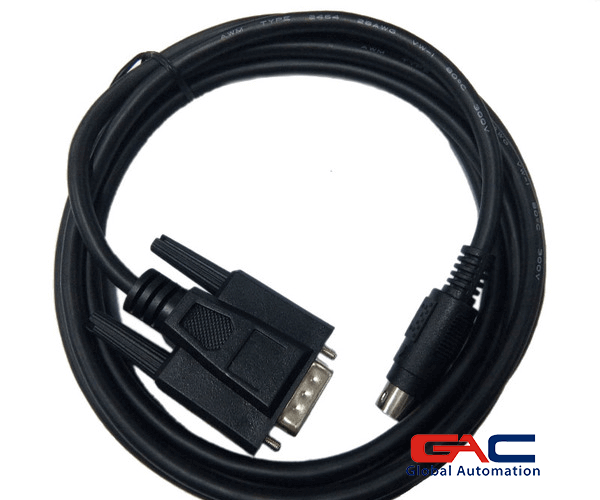

• • Cáp GT01-C30R4-8P: Dòng cáp chuyên dụng cho màn hình HMI Mitsubishi kết nối với PLC Mitsubishi, đảm bảo tốc độ phản hồi nhanh và tính ổn định cực cao.

2. Phân loại theo chuẩn truyền thông (Communication Standards)

Tùy vào khoảng cách và môi trường làm việc, cáp kết nối sẽ được thiết kế theo các chuẩn sau:

• • Cáp RS232: Thường dùng cho các kết nối khoảng cách ngắn (dưới 15m), cấu tạo đơn giản, phổ biến trong các ứng dụng máy đơn lẻ.
  • Cáp RS485 / RS422: Có khả năng truyền tín hiệu đi xa hơn và chống nhiễu tốt hơn, phù hợp cho môi trường công nghiệp có nhiều thiết bị gây nhiễu điện từ.
  • Cáp Ethernet (RJ45): Đây là xu hướng mới nhất, sử dụng giao thức Modbus TCP/IP hoặc các giao thức riêng của hãng. Ưu điểm là tốc độ truyền dữ liệu rất lớn, dễ dàng mở rộng và tích hợp vào hệ thống mạng nội bộ của nhà máy.

3. Phân loại theo cấu tạo vật lý

• • Cáp đúc sẵn: Được sản xuất nguyên khối tại nhà máy, các đầu connector được đúc nhựa chắc chắn, có vỏ bọc chống nhiễu tốt và độ bền cơ học cao.
  • Cáp tự hàn: Trong một số trường hợp đặc biệt về chiều dài hoặc sơ đồ chân đặc thù, kỹ thuật viên có thể tự hàn cáp. Tuy nhiên, loại này đòi hỏi tay nghề cao để đảm bảo không bị suy hao tín hiệu.

II. Tại sao nên sử dụng cáp kết nối chuyên dụng (Cáp đúc sẵn)?

Nhiều kỹ thuật viên thường chọn phương án tự hàn cáp để tiết kiệm chi phí, tuy nhiên việc sử dụng cáp đúc sẵn chuyên dụng mang lại những lợi ích vượt trội:

1. 1. Chống nhiễu tuyệt đối: Cáp chuyên dụng được trang bị lớp lưới bạc và lớp bạc chống nhiễu, cực kỳ quan trọng trong môi trường công nghiệp có nhiều biến tần, động cơ công suất lớn.
   2. Độ bền cơ học cao: Đầu connector được đúc nhựa chắc chắn, giúp bảo vệ các mối hàn bên trong khỏi sự rung lắc hoặc oxi hóa do môi trường.
   3. Kết nối ổn định: Sơ đồ chân được thiết kế chuẩn xác 100% theo quy định của hãng, loại bỏ hoàn toàn rủi ro chạm chập hoặc lỗi truyền thông “Communication Error” do hàn sai dây.
   4. Tiết kiệm thời gian: Chỉ cần cắm và chạy, không mất thời gian tìm sơ đồ chân hay hàn nối thủ công phức tạp.

III. Hướng dẫn lựa chọn cáp kết nối HMI với PLC phù hợp

Để chọn được sợi cáp chính xác ngay từ lần đầu, bạn cần xác định rõ 3 yếu tố sau:

• • Model của HMI và PLC: Ví dụ, cùng là màn hình Delta nhưng dòng DOP-B và DOP-100 có thể dùng chung cáp, nhưng nếu kết nối với PLC Mitsubishi FX3U sẽ khác với PLC Siemens S7-1200.
  • Cổng truyền thông sử dụng: Bạn định kết nối qua cổng RS232 (9 chân), RS485 (2 dây/4 dây) hay RS422? Hãy kiểm tra thông số trên mặt sau của thiết bị.
  • Khoảng cách kết nối: Đối với khoảng cách dưới 15m, cáp RS232 là lựa chọn kinh tế. Với khoảng cách xa hơn hoặc môi trường nhiễu nặng, bạn nên ưu tiên chuẩn RS485 hoặc cáp Ethernet.

IV. Tại sao nên mua cáp kết nối HMI – PLC ở Tự động hoá toàn cầu?

Tại Tự Động Hóa Toàn Cầu, chúng tôi hiểu rằng một sợi cáp nhỏ cũng có thể làm gián đoạn cả một dây chuyền sản xuất lớn. Vì vậy, chúng tôi cam kết:

• • Đa dạng chủng loại: Luôn sẵn kho các dòng cáp kết nối cho Mitsubishi, Delta, Siemens, Omron, Xinje, Weintek…
  • Chất lượng đảm bảo: Cáp đúc sẵn tiêu chuẩn công nghiệp, đầu cắm mạ niken chống gỉ, vỏ nhựa PVC dẻo dai.
  • Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn sơ đồ kết nối và hỗ trợ cài đặt thông số truyền thông (Baudrate, Station ID…) cho khách hàng.
  • Giá thành cạnh tranh: Chính sách giá tốt nhất thị trường cho các đơn vị làm tủ điện và thương mại.

Việc đầu tư một sợi cáp kết nối HMI với PLC chất lượng là khoản đầu tư nhỏ nhưng mang lại sự yên tâm lớn cho sự ổn định của hệ thống. Đừng để những lỗi kết nối không đáng có làm ảnh hưởng đến tiến độ công việc của bạn.

Liên hệ ngay với Tự Động Hóa Toàn Cầu để được tư vấn và báo giá tốt nhất!
