Giới thiệu

Trong các hệ thống quạt, bơm, băng tải và máy móc công nghiệp cơ bản, biến tần Mitsubishi FR-D700 là lựa chọn phổ biến nhờ độ bền cao và khả năng vận hành ổn định. Tuy nhiên, trên thực tế, rất nhiều sự cố như quá dòng, quá áp, động cơ rung giật hoặc nhanh nóng đều xuất phát từ việc cài đặt biến tần không đúng trình tự hoặc sai tham số ngay từ đầu.

Việc cài đặt biến tần Mitsubishi D700 không chỉ dừng ở việc đấu dây và cho motor chạy, mà cần thực hiện đúng các bước: đảm bảo an toàn, đấu nối chính xác, lựa chọn chế độ điều khiển phù hợp, nhập đúng thông số động cơ và thiết lập các giới hạn vận hành. Khi được cài đặt đúng, biến tần giúp động cơ chạy êm, tiết kiệm điện năng và giảm đáng kể nguy cơ lỗi trong quá trình vận hành lâu dài.

Nội dung dưới đây trình bày cách cài đặt biến tần Mitsubishi D700 chi tiết theo đúng tài liệu kỹ thuật, phù hợp cho kỹ sư, thợ điện công nghiệp và người trực tiếp vận hành thiết bị ngoài hiện trường.

1. Giới thiệu chức năng và yêu cầu an toàn

Biến tần Mitsubishi FR-D700 là thiết bị điều khiển tốc độ động cơ cảm ứng ba pha bằng cách thay đổi tần số và điện áp ngõ ra. Thiết bị tích hợp các chức năng bảo vệ quá dòng, quá áp, quá tải và hỗ trợ tiết kiệm năng lượng.

1.1 Điều kiện môi trường lắp đặt

Lắp đặt trong nhà
Nhiệt độ môi trường từ -10°C đến +50°C
Độ ẩm dưới 90%RH, không ngưng tụ
Không có khí ăn mòn, bụi kim loại hoặc dầu

1.2 Yêu cầu nguồn điện và động cơ

Nguồn cấp đấu vào R/L1, S/L2, T/L3 (nguồn 3 pha)
Hoặc R/L1, S/L2 (nguồn 1 pha)
Ngõ ra U, V, W chỉ đấu với động cơ cảm ứng ba pha

1.3 Cảnh báo an toàn bắt buộc

Không chạm vào thiết bị khi tay ướt
Sau khi ngắt nguồn phải chờ ít nhất 10 phút, đảm bảo đèn LED tắt hoàn toàn
Bắt buộc nối đất cho biến tần và động cơ

2. Sơ đồ đấu nối mạch động lực và điều khiển

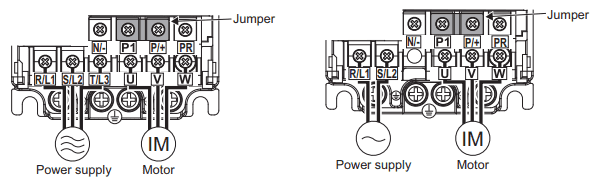

2.1 Đấu nối mạch động lực

R/L1, S/L2, T/L3: Nguồn 3 pha cấp vào biến tần hoặc R/L1, S/L2 với nguồn 1 pha.
U, V, W: Ngõ ra đấu với động cơ

Lưu ý: Không sử dụng thiết bị đóng cắt giữa biến tần và động cơ trong khi vận hành.

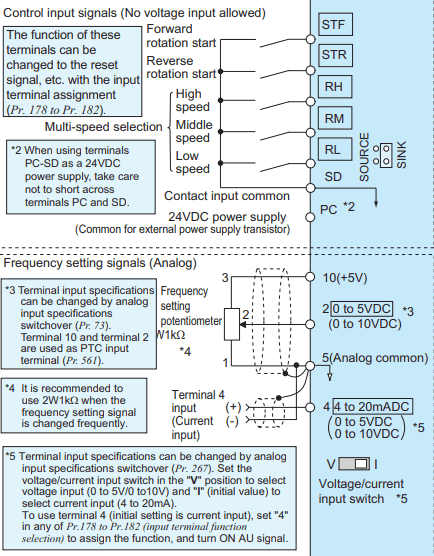

2.2 Đấu nối mạch điều khiển

Các chân điều khiển số

STF: Chạy thuận
STR: Chạy nghịch
SD: Chân chung tín hiệu số

Các chân analog đặt tần số

10: Nguồn 5V
2: Ngõ vào áp
5: Chân chung analog

3. Trình tự cài đặt tham số và chế độ điều khiển

3.1 Cách truy cập và ghi tham số

Nhấn MODE đến khi đèn PRM sáng
Xoay núm để chọn tham số
Nhấn SET để đọc hoặc ghi giá trị

3.2 Lựa chọn chế độ điều khiển

Pr. 14 – Load pattern selection
Đặt 1
Chế độ điều khiển V/f, phù hợp tải quạt và bơm

Chế độ General-purpose magnetic flux vector
Cung cấp mô-men khởi động lớn, phù hợp tải mô-men hằng số như băng tải

Pr. 60 – Energy saving control
Đặt 9
Điều khiển kích từ tối ưu nhằm tiết kiệm điện năng

3.3 Nhập thông số động cơ và Autotuning

Pr. 9 – Dòng điện định mức động cơ
Đặt theo nhãn động cơ
Bảo vệ quá tải động cơ

Pr. 71 – Applied motor
Đặt theo loại động cơ sử dụng

Pr. 80 – Motor capacity
Đặt theo công suất kW trên nhãn

Pr. 83 – Rated voltage
Đặt theo điện áp định mức

Pr. 84 – Rated frequency
Đặt theo tần số định mức

Pr. 96 – Autotuning
Đặt 1
Bắt đầu quá trình đo thông số tĩnh động cơ

4. Thiết lập vận hành cơ bản

4.1 Chạy và dừng bằng bàn phím

Pr. 79 – Operation mode select
Đặt 1
Chạy bằng phím RUN, dừng bằng STOP/RESET

4.2 Chạy và dừng bằng terminal

Pr. 79 – Operation mode select
Đặt 2
Chạy/dừng bằng tín hiệu STF hoặc STR

4.3 Kênh đặt tần số

Bàn phím: Xoay núm và nhấn SET
Analog:
- Điện áp vào chân 2
- Dòng vào chân 4

4.4 Giới hạn và thời gian tăng giảm tốc

Pr. 1 – Tần số tối đa
Đặt theo yêu cầu ứng dụng

Pr. 2 – Tần số tối thiểu
Đặt theo yêu cầu ứng dụng

Pr. 7 – Thời gian tăng tốc
Đặt theo đặc tính tải

Pr. 8 – Thời gian giảm tốc
Đặt theo đặc tính tải

5. Bảng 20 tham số cài đặt thông dụng

STT	Tham số	Tên tham số	Giá trị mặc định	Giải thích
1	Pr. 0	Torque boost	6/4/3/2%	Tăng mô-men xoắn ở tốc độ thấp
2	Pr. 1	Maximum frequency	120Hz	Giới hạn tần số cao nhất
3	Pr. 2	Minimum frequency	0Hz	Giới hạn tần số thấp nhất
4	Pr. 3	Base frequency	60Hz	Tần số cơ bản của động cơ
5	Pr. 4	Multi-speed (High)	60Hz	Tốc độ cao (chân RH)
6	Pr. 5	Multi-speed (Middle)	30Hz	Tốc độ trung bình (chân RM)
7	Pr. 6	Multi-speed (Low)	10Hz	Tốc độ thấp (chân RL)
8	Pr. 7	Acceleration time	5/10/15s	Thời gian tăng tốc
9	Pr. 8	Deceleration time	5/10/15s	Thời gian giảm tốc
10	Pr. 9	Electronic thermal O/L	Inverter rated	Bảo vệ quá tải động cơ
11	Pr. 14	Load pattern selection	0	Chọn đặc tính tải (V/f)
12	Pr. 18	High speed max freq	120Hz	Tần số tối đa khi chạy tốc độ cao
13	Pr. 22	Stall prevention level	150%	Mức dòng điện ngăn chặn mất bước
14	Pr. 30	Regenerative function	0	Lựa chọn chức năng hãm tái sinh
15	Pr. 60	Energy saving control	0	Chế độ tiết kiệm năng lượng
16	Pr. 71	Applied motor	0	Lựa chọn loại động cơ
17	Pr. 72	PWM frequency	1	Thay đổi tần số mang (Carrier freq)
18	Pr. 73	Analog input selection	1	Chọn dải áp cho chân số 2
19	Pr. 77	Parameter write select	0	Khóa/mở chức năng ghi tham số
20	Pr. 79	Operation mode select	0	Lựa chọn chế độ vận hành

6. Bảng 15 mã lỗi thường gặp

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
E.OC1	Quá dòng khi tăng tốc	Tăng tốc quá nhanh, ngắn mạch đầu ra	Tăng Pr. 7, kiểm tra dây dẫn
E.OC2	Quá dòng tốc độ hằng số	Tải thay đổi đột ngột	Giữ tải ổn định, kiểm tra động cơ
E.OC3	Quá dòng khi giảm tốc	Giảm tốc quá nhanh	Tăng Pr. 8, kiểm tra phanh
E.OV1	Quá áp khi tăng tốc	Năng lượng tái sinh lớn	Sử dụng hàm tránh quá áp (Pr. 882)
E.OV2	Quá áp tốc độ hằng số	Tải có tính chất phát điện	Kiểm tra điện trở hãm
E.OV3	Quá áp khi giảm tốc	Quán tính tải lớn	Tăng Pr. 8, lắp thêm điện trở hãm
E.THT	Quá tải biến tần	Dòng điện đầu ra quá lớn	Giảm tải, chọn biến tần lớn hơn
E.THM	Quá tải động cơ	Động cơ bị kẹt hoặc tải nặng	Giảm tải, kiểm tra Pr. 9
E.FIN	Quá nhiệt tản nhiệt	Quạt hỏng hoặc bụi bẩn	Vệ sinh tấm tản nhiệt, thay quạt
E.IPF	Mất nguồn tức thời	Nguồn cấp không ổn định	Kiểm tra nguồn điện đầu vào
E.UVT	Thấp áp	Điện áp nguồn yếu	Kiểm tra thiết bị đóng cắt
E.BE	Lỗi transistor phanh	Transistor hãm bị hỏng	Thay thế biến tần
E.GF	Lỗi chạm đất	Rò điện đầu ra	Kiểm tra cách điện động cơ
E.OHT	Nhiệt điện trở ngoài	Relay nhiệt bên ngoài tác động	Kiểm tra nhiệt độ động cơ
E.PE	Lỗi lưu tham số	Bo mạch điều khiển hỏng	Liên hệ nhà cung cấp

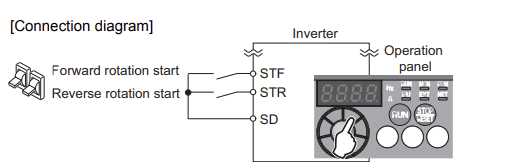

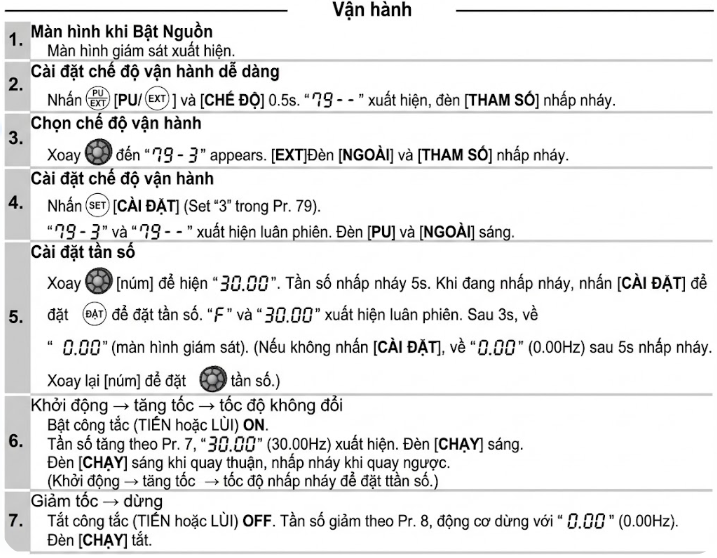

7. Ví dụ thực tế: Điều khiển 2 dây và đặt tần số bằng bàn phím

Mục tiêu

Chạy thuận/nghịch bằng nút nhấn
Điều chỉnh tần số bằng keypad

8. Truyền thông và Reset biến tần

8.1 Truyền thông

Biến tần FR-D700 hỗ trợ truyền thông RS-485 qua cổng PU, cho phép kết nối PLC hoặc máy tính bằng Modbus hoặc giao thức riêng của Mitsubishi. Để được tư vấn chi tiết về cấu hình truyền thông và ứng dụng thực tế, vui lòng liên hệ 0967837815 – Công ty Cổ phần Tự Động Hóa Toàn Cầu luôn sẵn sàng hỗ trợ kỹ thuật.

8.2 Reset biến tần

Reset lỗi

Nhấn STOP/RESET
Hoặc kích hoạt chân RES–SD

Reset mặc định

Pr.CL = 1: Xóa tham số thường
ALLC = 1: Xóa toàn bộ tham số

Kết luận

Việc cài đặt biến tần Mitsubishi D700 đúng kỹ thuật giúp hệ thống vận hành ổn định, giảm lỗi dừng máy và tối ưu hiệu suất động cơ. Khi hiểu rõ từng nhóm tham số và trình tự cài đặt, người vận hành có thể chủ động xử lý sự cố và điều chỉnh biến tần phù hợp với từng ứng dụng thực tế.
