1. Giới thiệu

Trong hệ thống tự động hóa hiện đại, truyền thông RS485 là chuẩn kết nối rất phổ biến nhờ khả năng truyền xa, chống nhiễu tốt và chi phí đầu tư hợp lý. Tuy nhiên, không ít hệ thống vẫn gặp lỗi mất tín hiệu, phản hồi chậm hoặc sai dữ liệu dù thiết bị sử dụng hoàn toàn đúng chủng loại.

Vấn đề thường không nằm ở phần mềm điều khiển mà đến từ khâu đấu nối thực tế. Chỉ cần đi dây sai kiểu, đặt điện trở đầu cuối không đúng vị trí, chọn nhầm loại cáp hoặc nối đất sai nguyên tắc thì toàn bộ mạng có thể hoạt động chập chờn.

Để triển khai truyền thông RS485 ổn định, người thi công cần nắm rõ các yếu tố cốt lõi sau:

Nguyên lý truyền tín hiệu vi sai
Cấu trúc đi dây Daisy Chain
Cách đấu đúng chân A và B
Vai trò của điện trở đầu cuối
Kỹ thuật dùng cáp chống nhiễu
Quy tắc nối đất và kiểm tra hiện trường

Bài viết dưới đây sẽ giúp bạn hiểu rõ từng nguyên tắc kỹ thuật quan trọng. Từ đó, bạn có thể thiết kế, lắp đặt và vận hành truyền thông RS485 bền vững hơn trong môi trường công nghiệp nhiều nhiễu.

2. Hiểu về nguyên lý hoạt động và ưu điểm của chuẩn truyền thông RS485

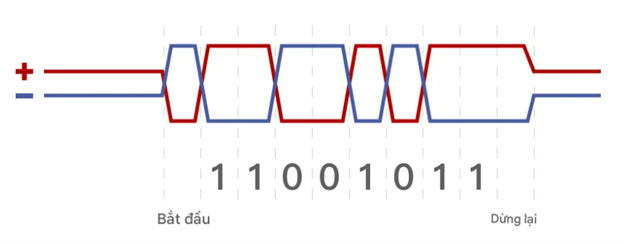

2.1. Khái niệm về truyền tín hiệu vi sai trong RS485

Điểm cốt lõi của truyền thông RS485 là phương thức truyền tín hiệu vi sai. Chuẩn này không lấy điện áp so với đất làm chuẩn chính, mà dựa trên độ chênh lệch điện áp giữa hai dây tín hiệu A và B để xác định trạng thái logic.

Cách làm này tạo ra lợi thế lớn trong môi trường công nghiệp. Khi nhiễu điện từ từ bên ngoài tác động lên đường truyền, nhiễu thường ảnh hưởng gần như đồng đều lên cả hai dây. Bộ thu sẽ so sánh điện áp chênh lệch giữa A và B, từ đó loại bỏ phần nhiễu chung và giữ lại tín hiệu thật.

Lợi ích của cơ chế vi sai thể hiện rất rõ trong thực tế:

Giảm ảnh hưởng của nhiễu điện từ
Tăng độ ổn định khi truyền trên quãng đường dài
Giúp hệ thống làm việc tốt trong nhà máy nhiều thiết bị công suất lớn
Hạn chế sai lệch dữ liệu khi vận hành liên tục

Nhờ nguyên lý này, truyền thông RS485 phù hợp với các hệ thống cần độ tin cậy cao như kết nối PLC, HMI, biến tần, đồng hồ điện, bộ điều khiển nhiệt độ và các mạng giám sát công nghiệp.

2.2. Tại sao RS485 được ưu tiên trong môi trường công nghiệp

Trong nhà máy, tiêu chí quan trọng không chỉ là tốc độ. Điều doanh nghiệp cần hơn là hệ thống chạy ổn định, dễ mở rộng, dễ bảo trì và chi phí hợp lý. Đó chính là lý do truyền thông RS485 vẫn được sử dụng rất rộng rãi.

Chuẩn này đặc biệt phù hợp với ứng dụng công nghiệp nhờ nhiều ưu điểm thực tế:

Có thể truyền xa tới khoảng 1200 mét trong điều kiện phù hợp
Hỗ trợ kết nối nhiều thiết bị trên cùng một tuyến
Dễ tích hợp với nhiều thiết bị tự động hóa phổ biến
Cấu trúc hệ thống đơn giản, dễ triển khai
Chi phí thi công và bảo trì tối ưu

Một lợi thế khác là kỹ thuật viên hiện trường có thể kiểm tra mạng khá nhanh bằng các công cụ đơn giản. Chỉ với đồng hồ vạn năng, người vận hành đã có thể xác định các lỗi cơ bản như đứt dây, đảo cực A B, thiếu điện trở đầu cuối hoặc chạm mass.

Nhờ tính thực dụng đó, truyền thông RS485 trở thành lựa chọn phù hợp cho hệ thống đo đếm điện năng, điều khiển biến tần, thu thập dữ liệu cảm biến và truyền thông trong tủ điện công nghiệp.

3. Sơ đồ đấu nối RS485 chuẩn kỹ thuật cho hệ thống đa điểm

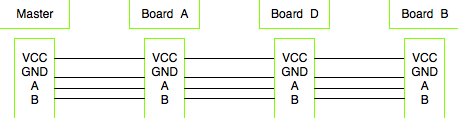

3.1. Cấu trúc mạng Daisy Chain là yêu cầu bắt buộc

Một nguyên tắc gần như bắt buộc khi triển khai truyền thông RS485 là đi dây theo cấu trúc Daisy Chain. Nghĩa là các thiết bị được nối tiếp lần lượt trên một đường trục duy nhất, từ thiết bị đầu đến thiết bị cuối.

Cách đi dây này giúp duy trì trở kháng đường truyền ổn định hơn. Khi đó, tín hiệu ít bị phản xạ và chất lượng truyền thông được đảm bảo hơn trên toàn tuyến.

Lợi ích của cấu trúc Daisy Chain gồm:

Giảm phản xạ tín hiệu trên đường truyền
Hạn chế méo dạng xung
Tăng độ ổn định cho giao tiếp dữ liệu
Dễ kiểm soát vị trí đặt điện trở đầu cuối
Thuận lợi cho việc mở rộng và bảo trì

Ngược lại, nếu đấu hình sao hoặc chia nhiều nhánh dài, tín hiệu rất dễ bị dội ngược tại các điểm phân nhánh. Điều này có thể gây ra các lỗi như:

Sai dữ liệu
Mất phản hồi từ thiết bị
Lỗi CRC
Truyền thông chập chờn theo từng thời điểm

Vì vậy, muốn truyền thông RS485 làm việc bền vững, sơ đồ Daisy Chain luôn là lựa chọn đúng chuẩn kỹ thuật.

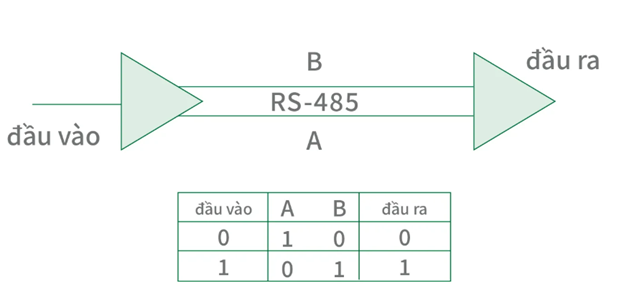

3.2. Cách xác định các chân tín hiệu A và B

Một lỗi rất phổ biến trong thi công là đấu sai chân tín hiệu. Trên lý thuyết, mạng RS485 dùng hai dây A và B. Nhưng thực tế, mỗi nhà sản xuất có thể ghi ký hiệu khác nhau như D+, D-, Data+, Data- hoặc ký hiệu dương âm riêng.

Chính vì vậy, không nên đấu dây theo thói quen hoặc suy đoán cảm tính. Cách làm an toàn nhất là kiểm tra tài liệu kỹ thuật của từng thiết bị trước khi đấu nối.

Khi xác định chân tín hiệu, cần lưu ý:

Các chân cùng cực tính điện học phải được nối với nhau
Không nên chỉ dựa vào tên gọi A hoặc B để kết luận
Cùng một ký hiệu giữa hai hãng chưa chắc đã cùng quy ước
Cần đối chiếu manual hoặc sơ đồ chân của thiết bị

Dấu hiệu dễ gặp khi đấu ngược A và B là hệ thống có nguồn, thông số truyền đã cài đúng nhưng không giao tiếp được. Trong trường hợp đó, một bước kiểm tra nhanh là đối chiếu lại tài liệu hoặc thử đảo hai dây tại một đầu tuyến.

4. Vai trò của điện trở đầu cuối trong việc ổn định tín hiệu

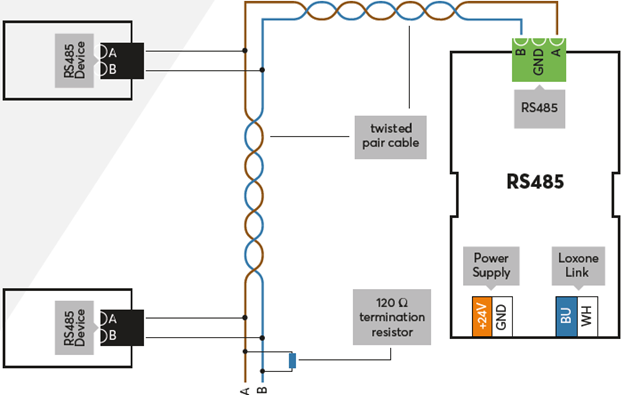

4.1. Tại sao cần sử dụng điện trở 120 Ohm

Trên các tuyến truyền dài, tín hiệu không tự biến mất ngay khi đến cuối cáp. Nếu đầu cuối không được xử lý đúng, sóng tín hiệu sẽ phản xạ ngược lại đường truyền. Hiện tượng này có thể làm méo dạng xung và gây lỗi dữ liệu, nhất là khi chiều dài dây lớn hoặc tốc độ truyền cao.

Điện trở đầu cuối 120 Ohm được dùng để hấp thụ tín hiệu tại điểm cuối, từ đó giảm phản xạ và làm cho tín hiệu ổn định hơn. Đây là chi tiết cực kỳ quan trọng trong thiết kế truyền thông RS485 chuẩn kỹ thuật.

Vai trò chính của điện trở đầu cuối gồm:

Giảm hiện tượng dội tín hiệu
Hạn chế méo dạng sóng
Ổn định chất lượng dữ liệu khi truyền xa
Giúp bộ thu nhận tín hiệu rõ hơn
Giảm nguy cơ lỗi gói tin trong mạng công nghiệp

Giá trị 120 Ohm được lựa chọn vì phù hợp với trở kháng đặc trưng của cáp xoắn đôi dùng cho RS485.

4.2. Vị trí lắp đặt điện trở đầu cuối chính xác

Không chỉ cần dùng đúng giá trị điện trở, việc đặt đúng vị trí cũng rất quan trọng. Trong một mạng truyền thông RS485 chuẩn, điện trở đầu cuối chỉ được lắp ở hai điểm xa nhất của tuyến truyền, tức hai đầu vật lý của đường bus.

Cách bố trí đúng là:

Một điện trở ở thiết bị đầu tuyến
Một điện trở ở thiết bị cuối tuyến
Không gắn điện trở tại các thiết bị trung gian

Đây là lỗi hiện trường rất hay gặp: nhiều kỹ thuật viên bật điện trở đầu cuối trên nhiều thiết bị vì nghĩ rằng càng nhiều càng tốt. Thực tế, điều đó làm giảm tổng trở đường dây, gây sụt biên độ tín hiệu và tăng tải cho bộ phát.

Hệ quả có thể là:

Thiết bị phản hồi không ổn định
Mạng chạy được lúc có lúc không
Tăng lỗi khi số node nhiều hơn
Dễ mất kết nối trên tuyến dài

Cách kiểm tra nhanh là đo điện trở giữa hai dây A và B khi chưa cấp nguồn. Nếu hai điện trở 120 Ohm được lắp đúng ở hai đầu, giá trị đo thường xấp xỉ 60 Ohm.

5. Kỹ thuật chống nhiễu vật lý bằng cáp truyền dẫn chuyên dụng

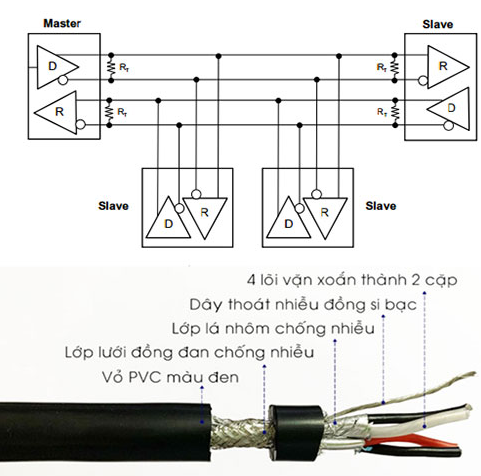

5.1. Tầm quan trọng của cặp dây xoắn đôi

Một hệ thống truyền thông RS485 muốn ổn định không thể chỉ phụ thuộc vào thiết bị tốt. Chất lượng cáp truyền dẫn có ảnh hưởng trực tiếp đến khả năng chống nhiễu và độ tin cậy của mạng.

Cặp dây xoắn đôi là lựa chọn gần như bắt buộc cho RS485. Khi hai dây tín hiệu được xoắn đều quanh nhau, chúng sẽ chịu ảnh hưởng của trường nhiễu theo cách gần như tương đương. Nhờ đó, bộ thu dễ loại bỏ nhiễu chung hơn theo nguyên lý vi sai.

Lợi ích của cáp xoắn đôi gồm:

Tăng khả năng chống nhiễu điện từ
Giúp tín hiệu cân bằng hơn trên hai dây
Hỗ trợ bộ thu loại bỏ nhiễu hiệu quả
Giữ chất lượng tín hiệu tốt hơn trên khoảng cách dài

Nếu dùng dây thường không xoắn hoặc cáp không phù hợp, mạng có thể hoạt động không ổn định, nhất là khi đặt gần biến tần, contactor hoặc động cơ công suất lớn.

5.2. Sử dụng lớp vỏ bọc chống nhiễu Shielding hiệu quả

Ngoài cặp dây xoắn đôi, lớp shield là thành phần rất quan trọng trong môi trường công nghiệp có nhiễu mạnh. Shield thường là lớp lá kim loại hoặc lưới đồng bao quanh lõi dây, giúp ngăn bớt trường điện từ xâm nhập vào tín hiệu truyền dẫn.

Hiệu quả của lớp shield thể hiện rõ khi:

Cáp đi qua khu vực có biến tần
Tuyến dây gần động cơ công suất lớn
Môi trường có nhiều nguồn phát EMI
Hệ thống cần truyền trên khoảng cách dài

Tuy nhiên, chỉ dùng cáp có shield thôi là chưa đủ. Hiệu quả thực sự còn phụ thuộc vào kỹ thuật thi công:

Bảo đảm shield liên tục trên toàn tuyến
Tránh để shield bị đứt hoặc hở nhiều đoạn
Nối đất đúng nguyên tắc
Tách tuyến truyền thông khỏi cáp động lực

Khi cáp xoắn đôi và lớp shield được sử dụng đúng kỹ thuật, mạng RS485 sẽ chống nhiễu hiệu quả hơn rất nhiều.

6. Quy tắc nối đất và xử lý nhiễu điện áp chung

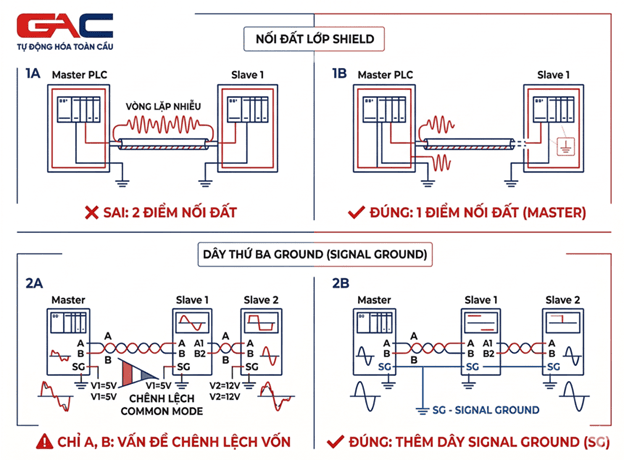

6.1. Nối đất lớp Shield tại một điểm duy nhất

Một nguyên tắc kỹ thuật quan trọng là lớp shield chỉ nên nối đất tại một điểm duy nhất. Điểm này thường đặt ở phía bộ điều khiển trung tâm, PLC hoặc đầu master của mạng.

Mục đích là tạo đường thoát cho nhiễu mà không hình thành vòng lặp đất. Nếu nối đất shield ở cả hai đầu trong điều kiện chênh lệch điện thế giữa các tủ điện, dòng điện rò có thể chạy qua lớp shield và gây nhiễu ngược lại cho tín hiệu.

Khi nối đất shield sai cách, hệ thống có thể gặp các vấn đề như:

Truyền thông không ổn định
Lỗi xuất hiện theo chu kỳ hoặc theo tải
Khó xác định nguyên nhân thực tế
Nhiễu tăng lên khi kết nối đủ các tủ

Vì vậy, trong quá trình thi công, cần xác định rõ ngay từ đầu đâu là điểm nối đất chính.

6.2. Sử dụng dây thứ ba cho đường bù điện áp Ground

Trong nhiều ứng dụng thực tế, các thiết bị RS485 được lắp ở những vị trí xa nhau hoặc cấp nguồn từ các tủ điện khác nhau. Khi đó có thể xuất hiện chênh lệch điện áp giữa các điểm tham chiếu, làm ảnh hưởng đến chất lượng truyền thông.

Dù RS485 là chuẩn truyền vi sai, chip thu phát vẫn có giới hạn điện áp common mode cho phép. Nếu chênh lệch quá lớn, thiết bị có thể hoạt động sai hoặc thậm chí hư hỏng sau thời gian dài.

Trong trường hợp đó, việc bổ sung dây thứ ba cho Signal Ground có thể mang lại hiệu quả tốt. Vai trò của dây này là:

Tạo mức tham chiếu điện áp chung giữa các thiết bị
Giảm rủi ro chênh lệch điện áp quá mức
Hỗ trợ ổn định ngưỡng làm việc của bộ thu phát
Giảm nguy cơ hỏng chip truyền thông

Tuy nhiên, không nên đấu thêm dây ground một cách tùy tiện. Cần kiểm tra khuyến nghị của nhà sản xuất thiết bị để đảm bảo cách nối phù hợp với cấu trúc mass của từng hệ thống.

7. Các lỗi thường gặp và cách kiểm tra hệ thống RS485

7.1. Kiểm tra thông mạch và đo điện trở đường dây

Khi hệ thống không giao tiếp được, bước đầu tiên nên là kiểm tra phần vật lý trước khi can thiệp vào phần mềm. Đây là cách nhanh nhất để loại trừ các lỗi đấu nối cơ bản trong mạng truyền thông RS485.

Quy trình kiểm tra nên thực hiện theo thứ tự:

Kiểm tra thông mạch của dây A và B
Kiểm tra đầu nối có bị lỏng hoặc đứt ngầm không
Đo điện trở giữa A và B khi chưa cấp nguồn
Kiểm tra có bị chạm mass hoặc chạm nguồn không
Đối chiếu lại việc bật điện trở đầu cuối

Nếu mạng được lắp hai điện trở 120 Ohm đúng chuẩn ở hai đầu, giá trị điện trở đo giữa A và B thường xấp xỉ 60 Ohm.

Ngoài ra, cần quan sát trạng thái đèn truyền nhận trên thiết bị. Khi master phát nhưng slave không trả lời, nên kiểm tra thêm các yếu tố như địa chỉ truyền thông, baudrate, parity và cực tính tín hiệu.

7.2. Nhận diện nhiễu từ biến tần và động cơ lớn

Một lỗi rất điển hình trong nhà máy là hệ thống chạy ổn khi chưa vận hành tải, nhưng bắt đầu lỗi khi biến tần, động cơ lớn hoặc thiết bị đóng cắt công suất hoạt động. Đây thường là dấu hiệu rõ ràng cho thấy mạng đang bị nhiễu điện từ EMI.

Khi gặp hiện tượng này, cần kiểm tra ngay lộ tuyến cáp và khoảng cách giữa dây truyền thông với dây động lực. Trong nhiều trường hợp, nguyên nhân không phải do thiết bị kém chất lượng mà do cách đi dây chưa đúng.

Các giải pháp xử lý nên áp dụng gồm:

Đi dây truyền thông trong máng hoặc ống riêng
Không đi chung với cáp động lực
Giữ khoảng cách tối thiểu khoảng 20 cm hoặc lớn hơn khi có thể
Nếu bắt buộc giao cắt, nên giao vuông góc
Dùng cáp xoắn đôi có shield
Kiểm tra lại cách nối đất shield

Ngoài ra, với tuyến dài hoặc môi trường nhiễu nặng, có thể cân nhắc giảm tốc độ truyền để tăng biên độ an toàn cho dữ liệu.

8. Kết luận

Một mạng truyền thông RS485 muốn vận hành bền vững cần được triển khai đúng từ nền tảng vật lý. Điều đó bao gồm đi dây theo Daisy Chain, xác định đúng chân A B, dùng điện trở đầu cuối đúng vị trí, chọn cáp xoắn đôi có shield và thực hiện nối đất theo đúng nguyên tắc.

Nếu chỉ quan tâm đến cấu hình phần mềm mà bỏ qua kỹ thuật thi công, hệ thống rất dễ phát sinh lỗi khó đoán, đặc biệt trong môi trường công nghiệp có nhiều nguồn nhiễu. Ngược lại, khi đầu tư đúng ngay từ đầu, doanh nghiệp sẽ giảm đáng kể thời gian dừng máy, chi phí bảo trì và rủi ro mất dữ liệu.
