Cách đấu dây và lắp đặt nguồn NDR an toàn, đúng kỹ thuật

Hướng dẫn cách đấu dây và lắp đặt nguồn NDR đúng kỹ thuật, an toàn, kèm ví dụ thực tế và gợi ý chọn nguồn GAC NDR phù hợp.

Giới thiệu về nguồn NDR và tầm quan trọng của việc lắp đặt đúng kỹ thuật

Trong các hệ thống điều khiển công nghiệp, nguồn NDR (DIN Rail Power Supply) đóng vai trò chuyển đổi điện áp AC sang DC ổn định, cấp năng lượng cho PLC, cảm biến, relay và thiết bị điều khiển.

Tuy nhiên, để nguồn NDR hoạt động ổn định, tuổi thọ cao và an toàn, việc đấu dây và lắp đặt đúng kỹ thuật là yếu tố then chốt. Một kết nối sai, dây không đủ tiết diện hay cách bố trí không hợp lý có thể dẫn đến mất ổn định điện áp, chập mạch hoặc hư hỏng thiết bị.

Hiện nay, các nguồn DIN rail 24V như dòng NDR của GAC đang được nhiều kỹ sư tin dùng nhờ thiết kế mỏng, dễ lắp, hiệu suất cao và khả năng bảo vệ toàn diện.

Chuẩn bị trước khi đấu dây nguồn NDR

Kiểm tra thông số kỹ thuật

Trước khi tiến hành đấu nối, kỹ sư cần xác định đúng điện áp đầu vào – đầu ra của nguồn:

• Điện áp đầu vào (Input): 100 – 240VAC, 50/60Hz
• Điện áp đầu ra (Output): 24VDC
• Dòng tải định mức: tùy model (3.2A – 20A tương ứng công suất 75W – 480W)

⚙️ Ví dụ thực tế:
Trong tủ điều khiển băng tải, kỹ sư sử dụng nguồn GAC NDR-240-24 (10A) để cấp cho PLC Siemens S7-1200 và cảm biến quang Omron. Điện áp đầu ra 24VDC đảm bảo ổn định ±1%, giúp hệ thống hoạt động trơn tru, không bị reset do sụt áp.

Chuẩn bị vật tư và dụng cụ

Trước khi lắp đặt, cần chuẩn bị:

• Dây điện đúng tiết diện (VD: 1.5mm² cho tải <10A, 2.5mm² cho tải >10A)
• Tua vít, đầu cos, cầu đấu
• Thiết bị đo (đồng hồ VOM hoặc ampe kìm)
• Thanh DIN rail chuẩn 35mm

💡 Mẹo kỹ thuật:
Nên sử dụng dây chống nhiễu hoặc dây có vỏ bọc cách điện tốt khi môi trường có tần số cao hoặc gần biến tần, để tránh nhiễu cho PLC.

Cách đấu dây nguồn NDR đúng kỹ thuật

Đấu nguồn AC đầu vào

• Nguồn NDR thường có 3 chân đầu vào: L (Line), N (Neutral), FG (Ground).
• Kết nối dây pha (L) và dây trung tính (N) từ nguồn điện 220VAC vào đúng vị trí tương ứng.
• Nối dây tiếp địa FG xuống thanh đồng đất, giúp giảm nhiễu và tăng an toàn khi rò điện.

⚠️ Lưu ý an toàn:
Không đấu ngược cực hoặc dùng chung dây trung tính cho nhiều thiết bị, dễ gây sụt áp và quá tải.

Đấu dây DC đầu ra

• Chân +V và –V là đầu ra 24VDC.
• Kết nối +V đến cực dương của thiết bị tải (PLC, cảm biến), –V đến cực âm.
• Nếu tải có dòng lớn, có thể song song 2 đầu ra (+V, –V) để giảm sụt áp.

⚙️ Ví dụ thực tế:
Trong tủ điều khiển trạm bơm, kỹ sư đấu nguồn GAC NDR-480-24 (20A) cấp chung cho 3 PLC và 6 relay trung gian. Để tránh sụt áp, dây +V được chia nhánh qua terminal block riêng cho từng nhóm tải.

Kết nối song song hoặc nối dự phòng (Redundancy)

Với hệ thống quan trọng (VD: dây chuyền tự động), có thể:

• Song song 2 nguồn NDR cùng điện áp 24VDC → chia tải, giảm nhiệt.
• Kết nối qua module ORing → khi 1 nguồn lỗi, nguồn còn lại tự động cấp, đảm bảo liên tục hoạt động.

💡 Ứng dụng thực tế:
Trong dây chuyền dán tem tự động, kỹ sư dùng 2 bộ GAC NDR-150-24 song song, đảm bảo PLC và camera nhận diện vẫn hoạt động ổn định khi một bộ gặp sự cố.

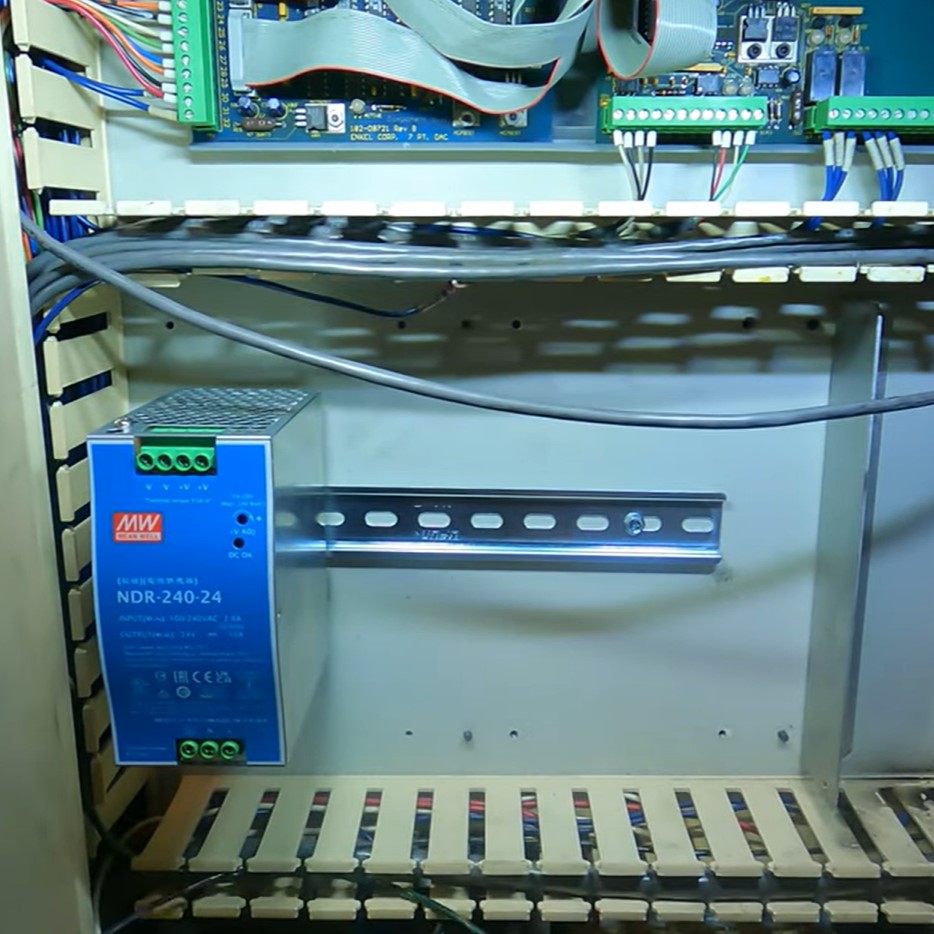

Cách lắp đặt nguồn NDR trên thanh DIN Rail

Cố định trên thanh DIN 35mm

Nguồn NDR thiết kế gắn thanh ray (DIN Rail) giúp việc lắp đặt trong tủ gọn gàng, dễ thay thế.

• Cố định chắc chắn bằng móc khóa phía sau.
• Nên bố trí nguồn ở vị trí thoáng khí, phía trên các module điều khiển, tránh khu vực nhiệt cao.




Khoảng cách lắp đặt hợp lý

Để tản nhiệt tốt, giữ khoảng cách tối thiểu 25mm giữa các bộ nguồn.
Không lắp sát tường hoặc gần biến tần, tránh nhiễu điện từ (EMI).

🌡️ Mẹo kỹ thuật:
Nếu lắp trong tủ kín, nên có quạt làm mát hoặc khe thoáng để giảm nhiệt độ, đặc biệt với nguồn công suất 240W – 480W.

Kiểm tra và vận hành sau khi đấu nối

Sau khi hoàn tất đấu dây:

1. Kiểm tra lại độ siết ốc của terminal.
2. Dùng đồng hồ đo điện áp DC để đảm bảo đầu ra đúng 24V.
3. Chạy thử tải thực tế, quan sát nhiệt độ, tiếng ồn hoặc rung.
4. Đảm bảo đèn LED báo nguồn sáng xanh ổn định.


✅ Nếu điện áp dao động trong khoảng ±1% và tải hoạt động bình thường, hệ thống đạt chuẩn kỹ thuật.

Kết luận và gợi ý lựa chọn nguồn phù hợp

Việc đấu dây và lắp đặt đúng kỹ thuật không chỉ giúp nguồn NDR hoạt động ổn định, mà còn kéo dài tuổi thọ của toàn hệ thống.

Nếu bạn đang tìm kiếm nguồn NDR 24V chất lượng cao, dễ lắp thanh DIN rail, và có hiệu suất ổn định lâu dài, hãy tham khảo dòng GAC NDR series – được sản xuất theo tiêu chuẩn CE, TUV, ISO9001, có đầy đủ model:

• • GAC NDR-75-24
  • GAC NDR-120-24
  • GAC NDR-150-24
  • GAC NDR-240-24
  • GAC NDR-480-24
