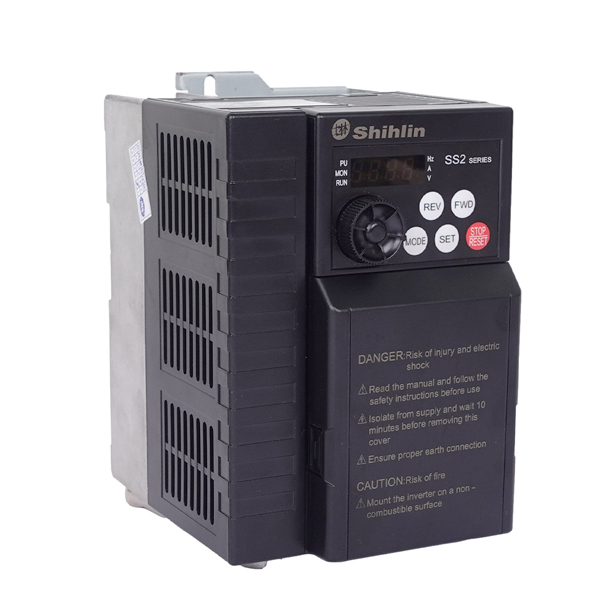

Biến tần Shihlin SS2 là dòng sản phẩm đa năng có xuất xứ từ Đài Loan, được sản xuất bởi tập đoàn Shihlin Electric. Với chất lượng vượt trội được chuyển giao từ nền tảng công nghệ của Mitsubishi Nhật Bản, biến tần Shihlin SS2 mang lại giải pháp điều khiển động cơ với mức chi phí vô cùng kinh tế

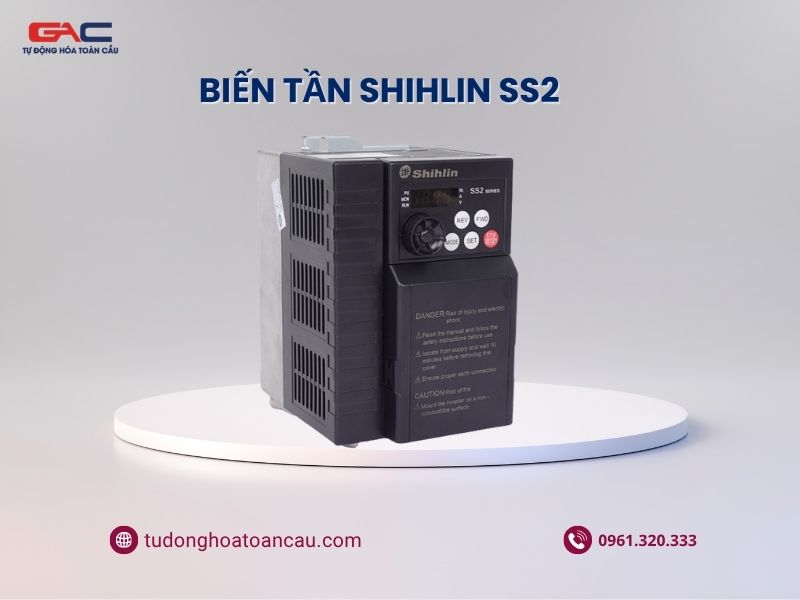

1. Tổng quan về biến tần Shihlin SS2
Biến tần Shihlin SS2 là dòng biến tần đa năng, đáp ứng được hầu hết các yêu cầu của các ứng dụng trong thực tế. Mặc dù hiện nay hãng đang định hướng thay thế dòng SS2 bằng dòng SC3, nhưng SS2 vẫn được phân phối rộng rãi để đáp ứng nhu cầu thay thế đúng mã thiết bị và thói quen sử dụng của khách hàng,.
- Kết cấu chắc chắn, tối ưu lắp đặt: Thiết bị sở hữu lớp vỏ bảo vệ cứng cáp với khả năng chịu nhiệt cực tốt, các khớp nối được bố trí hợp lý giúp cho thao tác đấu nối nguồn điện và lắp đặt vào tủ điện diễn ra dễ dàng, an toàn
- Hiệu suất cao: Sử dụng công nghệ điều khiển Vector cho độ chính xác cao (99.5~99.99%) và tốc độ xử lý nhanh chóng,.
- Tính năng đa dạng: Tích hợp sẵn bàn phím điều khiển, cổng truyền thông Modbus RS485, chức năng điều khiển PID và xung PWM,.
- Ứng dụng rộng rãi: Hoạt động ổn định cho các tải từ nhẹ đến trung bình như: băng tải, máy đóng gói, máy dệt, máy mộc, hệ thống bơm nước, quạt thông gió HVAC, máy CNC,…,.
2. Thông số kỹ thuật chi tiết của biến tần Shihlin SS2
Dòng biến tần Shihlin SS2 được thiết kế để đáp ứng linh hoạt cho các ứng dụng công suất nhỏ và vừa. Dưới đây là bảng tổng hợp các thông số kỹ thuật nổi bật của thiết bị:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Dải công suất | 0.4kW (0.5HP) đến 5.5kW (7.5HP). |
| Điện áp nguồn cấp | 1 Pha 220V (170-264V)
3 Pha 220V 3 Pha 380V (342-528V). |
| Dải tần số đầu ra | Từ 0.1Hz đến 650Hz. |
| Loại động cơ điều khiển | Động cơ IM. |
| Phương pháp điều khiển | – Điều khiển V/F<br>- Điều khiển Vector vòng hở (Vector FOC – tựa từ thông Rotor). |
| Độ chính xác | Đạt mức cao từ 99.5% đến 99.99%. |
| Khả năng quá tải | 150% dòng định mức trong 60 giây và 200% trong 1 giây. |
| Momen khởi động | – Tối đa 150% tại 3Hz (ở chế độ điều khiển Vector)
– Tối đa 200% tại 5Hz (ở chế độ điều khiển Vector). |
| Phương pháp nhập tần số | – Dùng núm xoay trên Keypad
– Dùng tín hiệu Analog (thang 10V, 5Vhoặc 4~20mA) – Dùng truyền thông cổng RS485 |
| Tín hiệu khởi động | Dùng nút chức năng trên Keypad, đầu vào số (chân STF và STR) hoặc truyền thông RS485. |
| Hỗ trợ truyền thông | Tích hợp sẵn cổng truyền thông Modbus RS485. |
3. Bảng giá Biến tần Shihlin SS2 chính hãng
Bảng giá biến tần SHIHLIN ĐÀI LOAN: Download
>>>> NHẬN BẢNG GIÁ CHIẾT KHẤU VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:
KỸ SƯ KINH DOANH TÁ: 0981.839.845 – ZALO
4. Hướng dẫn cài đặt Biến tần Shihlin SS2 cơ bản
4.1 Sơ đồ đấu nối động lực cho biến tần SHIHLIN SS2

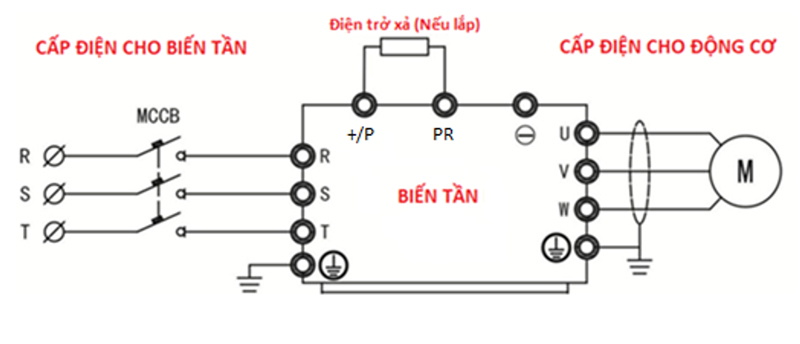

SƠ ĐỒ ĐẤU NỐI BIẾN TẦN VÀO 3 PHA 380VAC RA 3 PHA 380VAC
Đầu vào 3 pha 380V cấp vào các chân R, S, T hoặc L1, L2, L3 của biến tần; 3 pha đầu ra của biến tần U, V, W nối với động cơ. Biến tần có 2 chân PE để nối đất thiết bị.

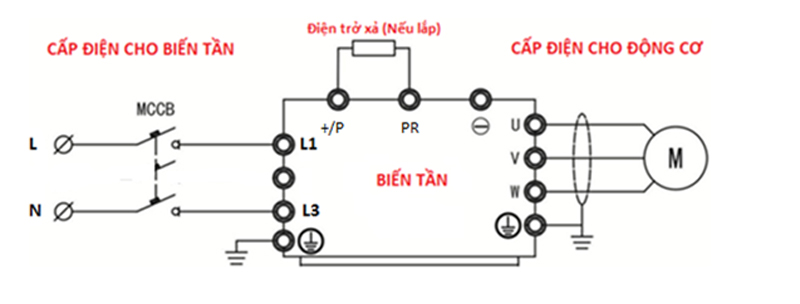

SƠ ĐỒ ĐẤU NỐI BIẾN TẦN VÀO 1 PHA 220VAC RA 3 PHA 220VAC
4.2. Reset thông số biến tần Shihlin SS2
Trong trường hợp cần phải Reset thông số cài đặt của biến tần, chúng ta cài tham số P998:
– Tìm đến tham số P998 và ấn SET, màn hình sẽ hiển thị ALLC
– Ấn giữ nút SET đến khi màn hình hiển thị END
– Như vậy là biến tần đã được khôi phục tham số về mặc định, bấm phím MODE vài lần để trở về màn hình Monitor.
Lưu ý: biến tần chỉ có thể Reset thông số khi đang ở chế độ PU – sử dụng bàn phím và chiết áp có sẵn (đèn PU trên màn hình đang sáng) nếu như đèn PU đang không sáng hoặc đang nhấp nháy, để Reset thông số biến tần các bạn cần cài đặt P79=1 trước.
4.3. Các chế độ chạy dừng – tăng giảm tốc và cách đấu nối
4.3.1 Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp có sẵn trên biến tần: chúng ta cài đặt P79 = 1
Ấn nút REV để chạy ngược, ấn FWD để chạy thuận, ấn STOP để dừng động cơ, tần số được cài đặt bằng núm xoay có sẵn.
4.3.2 Chạy dừng bằng nút chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài: chúng ta cài đặt P79 = 2
– Cách đấu nối cho công tắc chuyển mạch ngoài: 1 đầu công tắc nối với chân STF để chạy thuận hoặc STR để chạy ngược, đầu còn lại của công tắc nối với chân chung SD.

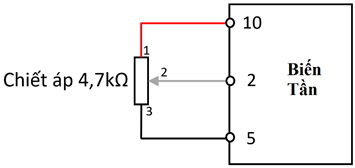

– Cách đấu nối cho chiết áp ngoài: nối chân số 2 của chiết áp vào chân số 2 trên mạch điều khiển biến tần. 2 chân còn lại của chiết áp nối với chân số 10 và số 5. Nếu như giá trị của chiết áp bị ngược chiều thì chỉ cần đảo hai chân 10 và 5.
Chạy dừng và tăng giảm tốc bằng truyền thông RS485:
Liên hệ công ty Tự động hóa Toàn Cầu để được hỗ trợ nếu cần sử dụng.
Chạy dừng bằng nút chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp có sẵn trên biến tần: chúng ta cài đặt P79 = 4
Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp ngoài: chúng ta cài đặt P79 = 5
5. Bảng mã lỗi thường gặp và cách khắc phục
Được kế thừa nền tảng công nghệ bảo vệ toàn diện, SC3 sẽ hiển thị mã lỗi khi gặp sự cố. Dưới đây là các lỗi phổ biến (tương tự như các dòng Shihlin khác):
| Mã Lỗi | Tên Lỗi | Nguyên nhân và Cách xử lý |
| OC | Quá dòng (Over Current) | Motor bị kẹt cơ khí hoặc tải quá nặng.
Xử lý: Kiểm tra cơ khí, tăng thời gian tăng tốc (P.7). |
| OV | Quá áp (Over Voltage) | Thời gian giảm tốc quá ngắn (năng lượng xả về lớn).
Xử lý: Tăng thời gian giảm tốc (P.8) hoặc lắp điện trở xả. |
| THN/OL | Quá tải (Over Load) | Động cơ chạy quá tải trong thời gian dài.
Xử lý: Giảm tải, cài lại thông số bảo vệ quá dòng (P.9) đúng với định mức. |
| OH | Quá nhiệt (Overheat) | Môi trường quá nóng hoặc quạt hỏng.
Xử lý: Vệ sinh tản nhiệt, thay quạt làm mát. |
| Lu / Lv | Thấp áp (Low Voltage) | Sụt áp nguồn, mất pha.
Xử lý: Đo điện áp cấp tổng, siết chặt ốc R, S, T. |
Lưu ý kỹ thuật: Để xóa lỗi, nhấn nút STOP/RESET trên bàn phím. Nếu lỗi tiếp tục lặp lại ngay lập tức, tuyệt đối không cố gắng reset và chạy ép vì có thể gây nổ công suất (IGBT), hãy kiểm tra kỹ nguyên nhân.
6. Tại sao biến tần Shihlin SS2 lại là lựa chọn tin cậy cho nhà máy?
Biến tần Shihlin SS2 được xem là giải pháp tự động hóa an toàn, tối ưu chi phí cho các doanh nghiệp nhờ vào:
- Chất lượng Nhật, Giá Đài Loan: Hoạt động bền bỉ nhờ thừa hưởng 100% nền tảng công nghệ từ tập đoàn Mitsubishi Electric nhưng có mức chi phí đầu tư vô cùng tiết kiệm.
- Dễ dàng cài đặt & chuyển đổi: Việc thay thế từ các dòng biến tần cũ sang Shihlin SS2 rất dễ dàng, các thông số cài đặt quen thuộc với anh em kỹ thuật,.
- Chính sách hậu mãi tốt: Khi mua sắm tại các đơn vị phân phối chính hãng, quý khách luôn được hỗ trợ kỹ thuật 24/7, hướng dẫn đấu nối miễn phí và bảo hành dài hạn,.
Liên hệ ngay với chúng tôi để nhận bảng giá chiết khấu hấp dẫn và nhận nhiều phần quà đến từ nhãn hàng Shihlin!
Quý khách vui lòng Click Zalo liên hệ báo giá, đội ngũ Kinh Doanh của chúng tôi sẽ gửi bảng giá biến tần Shihlin cùng dịch vụ hậu mãi và mức chiết khấu tốt nhất cho từng quý khách hàng.
