Biến tần Mitsubishi FR-A700 là dòng biến tần đến từ Mitsubishi Electric – Nhật Bản, được thiết kế chuyên dụng cho các hệ thống công nghiệp yêu cầu độ chính xác cao và khả năng chịu tải lớn. Sản phẩm nổi bật với hiệu suất vận hành ổn định, khả năng đáp ứng nhanh và tích hợp nhiều phương pháp điều khiển hiện đại, giúp tối ưu hóa hoạt động của máy móc và nâng cao hiệu quả sản xuất.

1. Giới thiệu thương hiệu Mitsubishi Electric

Mitsubishi Electric là tập đoàn công nghệ và công nghiệp hàng đầu đến từ Nhật Bản, có lịch sử phát triển lâu đời từ năm 1921. Thương hiệu này được toàn thế giới công nhận thông qua các tiêu chuẩn khắt khe về độ bền bỉ, tính chính xác và sự ổn định cao trong quá trình vận hành. Tại thị trường Việt Nam, các sản phẩm tự động hóa của Mitsubishi luôn là sự lựa chọn đáng tin cậy hàng đầu cho các dây chuyền sản xuất, hệ thống điều khiển tự động và các nhà máy thông minh.

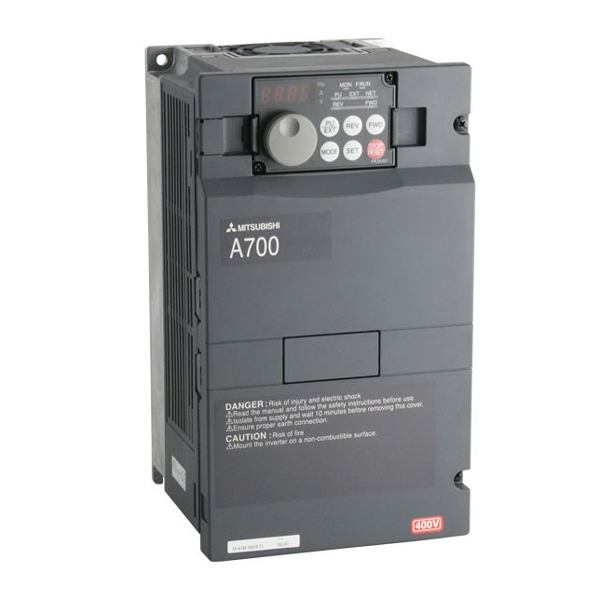

2. Tổng quan về biến tần Mitsubishi FR-A700

• Mitsubishi FR-A700 (FR-A720, FR-A740) là dòng biến tần cao cấp, được thiết kế cho các hệ thống máy móc tải nặng trong công nghiệp.
• Thiết bị nổi bật với mô-men xoắn mạnh ở tốc độ thấp và khả năng phản hồi nhanh, phù hợp cho máy ép, máy cán, máy CNC.
• Hỗ trợ nhiều phương pháp điều khiển động cơ như: V/F Control, Advanced Magnetic Flux Vector, Real Sensorless Vector và PM Sensorless Vector.
• Để đạt hiệu suất tối ưu khi sử dụng các chế độ điều khiển cao cấp, cần thực hiện Auto-tuning để dò thông số động cơ.

3. Thông số kỹ thuật nổi bật

4 Bảng giá Biến tần Mitsubishi FR-A700

5 Hướng dẫn cài đặt Biến tần Mitsubishi FR-A700

5.1. Chuẩn bị và an toàn trước khi cài đặt

Cài đặt biến tần Mitsubishi A700 phải bắt đầu từ khâu an toàn. Đây là yêu cầu bắt buộc nhằm bảo vệ con người và thiết bị.

Nguy hiểm điện giật – Cảnh báo bắt buộc:
Biến tần sử dụng tụ DC dung lượng lớn, điện áp dư tồn tại sau khi tắt nguồn.

• Không mở nắp khi biến tần đang cấp điện
  • Sau khi tắt nguồn phải chờ tối thiểu 10 phút
  • Dùng đồng hồ đo kiểm tra điện áp dư trước khi thao tác

Tiếp địa an toàn:
Biến tần và động cơ phải được nối đất chắc chắn tại chân tiếp địa để tránh rò điện và nhiễu.

Điều kiện môi trường lắp đặt:
• Nhiệt độ: -10°C đến 50°C (không đóng băng)
• Độ ẩm: < 90% RH, không ngưng tụ
• Không lắp nơi có khí gas dễ cháy, bụi dầu, rung động mạnh

Nguồn điện:
• Đảm bảo đúng cấp điện áp 200V class hoặc 400V class
• Tuyệt đối không cấp nguồn AC vào các chân U – V – W

Thực hiện đúng các yêu cầu trên là nền tảng để cài đặt biến tần Mitsubishi A700 an toàn và ổn định.

5.2. Sơ đồ đấu nối mạch động lực và điều khiển

Trong quá trình cài đặt biến tần Mitsubishi A700, đấu nối đúng sơ đồ là bước bắt buộc trước khi cài tham số.

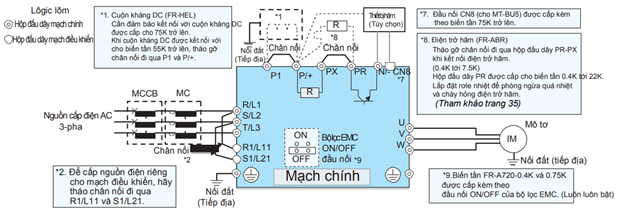

5.2.1 Mạch động lực

R/L1 – S/L2 – T/L3 – Ngõ vào nguồn 3 pha
Ý nghĩa: Nối với nguồn điện xoay chiều thông qua MCCB và Contactor.

U – V – W – Ngõ ra động cơ
Ý nghĩa: Cấp điện cho động cơ 3 pha.

P/+ – P1 – Ngõ kết nối cuộn kháng DC
Ý nghĩa:
• Mặc định có jumper nối sẵn
• Khi dùng DC Reactor, tháo jumper và đấu cuộn kháng
• Bắt buộc với công suất từ 75kW trở lên

Tiếp địa
Ý nghĩa: Nối đất an toàn cho biến tần và động cơ.

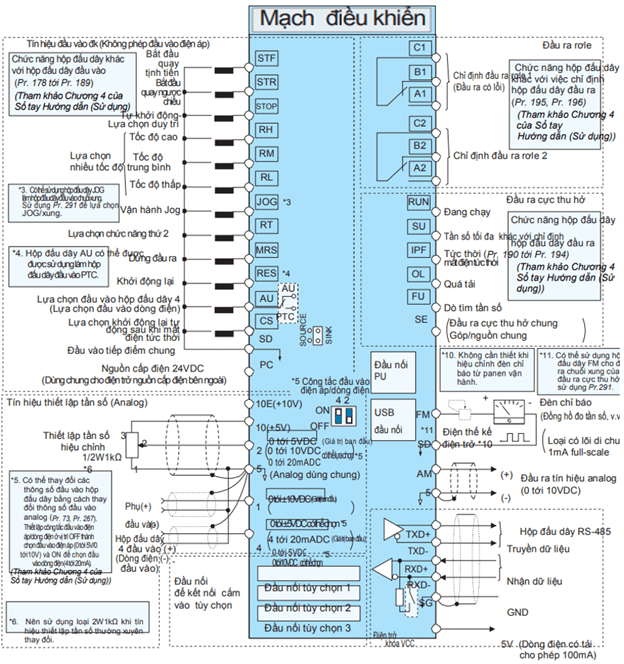

5.2.2 Mạch điều khiển (Sink Logic mặc định)

STF – Chạy thuận
Ý nghĩa: Nối STF – SD để chạy thuận.

STR – Chạy nghịch
Ý nghĩa: Nối STR – SD để chạy nghịch.

SD – Chân chung điều khiển
Ý nghĩa: Common cho toàn bộ tín hiệu vào dạng Sink.

10 – 2 – 5 – Ngõ vào Analog
Ý nghĩa:
• 10: Nguồn 5VDC
• 2: Tín hiệu điện áp 0–5V hoặc 0–10V
• 5: Common Analog

Để biết thêm chi tiết có thể tham khảo manual hoặc liên hệ 0967837815 đội ngũ kỹ sư của Công ty Cổ phần Tự Động Hóa Toàn Cầu luôn sẵn sàng hỗ trợ bạn.

5.3. Lựa chọn phương pháp điều khiển

Biến tần Mitsubishi A700 hỗ trợ nhiều phương pháp điều khiển, phù hợp đa dạng ứng dụng.

5.3.1 V/F Control (mặc định)

Pr. 80 = 9999 – Chế độ V/F
Ý nghĩa:
• Điều khiển đơn giản
• Phù hợp bơm, quạt, băng tải nhẹ
• Có thể chạy nhiều động cơ song song

5.3.2 Advanced Magnetic Flux Vector Control

Pr. 80, Pr. 81 – Nhập thông số động cơ
Ý nghĩa:
• Điều khiển vector từ thông nâng cao
• Mô-men lớn ở tốc độ thấp
• Ứng dụng thang máy, máy ép

5.3.3 Real Sensorless Vector Control

Pr. 800 = 10 – Điều khiển tốc độ

Pr. 800 = 11 – Điều khiển mô-men
Ý nghĩa:
• Điều khiển chính xác cao
• Không cần Encoder
• Bắt buộc Auto-tuning

5.3.4 PM Sensorless Vector Control

Pr. 998 = IPM – Khởi tạo IPM
Ý nghĩa:
• Dành cho động cơ nam châm vĩnh cửu
• Tiết kiệm năng lượng cao

5.4. Nhập thông số động cơ và Auto-tuning

Pr. 71 – Chọn loại động cơ

Pr. 80 – Công suất động cơ (kW)

Pr. 81 – Số cực động cơ

Pr. 83 – Điện áp định mức (V)

Pr. 84 – Tần số định mức (Hz)

Pr. 9 – Dòng điện định mức (A)

Pr. 96 – Auto-tuning
• 1: Tuning không quay
• 101: Tuning có quay

Lưu ý: Auto-tuning là bước bắt buộc khi cài đặt biến tần Mitsubishi A700 ở chế độ Vector hoặc Sensorless.

5.5. Thiết lập vận hành cơ bản

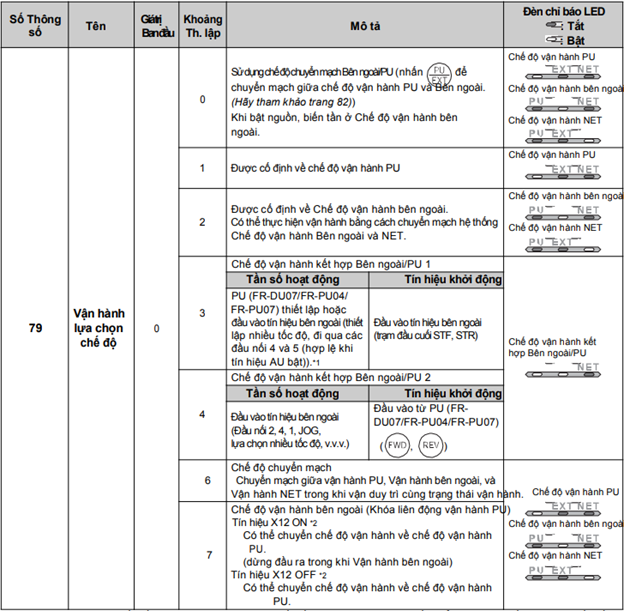

5.5.1 Chọn chế độ điều khiển

Pr. 79 = 0 – PU/EXT

Pr. 79 = 1 – Chỉ PU

Pr. 79 = 2 – Chỉ External

Pr. 79 = 3 – Combined mode 1

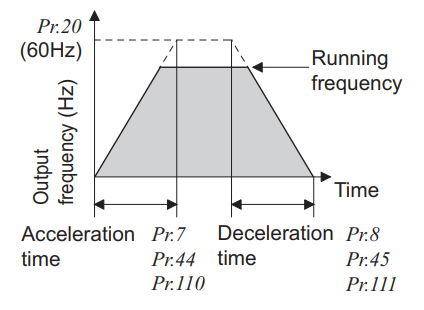

5.5.2 Giới hạn và thời gian

Pr. 1 – Tần số tối đa

Pr. 2 – Tần số tối thiểu

Pr. 7 – Thời gian tăng tốc

Pr. 8 – Thời gian giảm tốc

Pr. 20 – Tần số tham chiếu
