Biến tần GE: Các dòng phổ biến, Cách cài đặt và Tài liệu kỹ thuật chi tiết

Biến tần GE là giải pháp điều khiển động cơ AC phổ biến trong công nghiệp. Bài viết tổng hợp các dòng biến tần GE, hướng dẫn cài đặt, bảng mã lỗi và tài liệu kỹ thuật chi tiết cho kỹ sư và nhà máy.

Giới thiệu

GE (General Electric) Industrial Systems là thương hiệu lâu đời trong lĩnh vực thiết bị điện công nghiệp, cung cấp các giải pháp biến tần được thiết kế nhằm điều khiển tốc độ và mô-men động cơ xoay chiều một cách ổn định và tin cậy. Các dòng biến tần GE được phát triển để đáp ứng nhiều cấp độ tải, từ ứng dụng công suất nhỏ đến các hệ thống tải nặng công nghiệp.

Với nền tảng kỹ thuật vững chắc, biến tần GE tích hợp đầy đủ các chức năng bảo vệ động cơ, tối ưu hiệu suất vận hành và hỗ trợ tiết kiệm năng lượng. Thiết bị phù hợp cho nhiều môi trường làm việc khác nhau, từ nhà máy sản xuất tiêu chuẩn đến các hệ thống yêu cầu vận hành liên tục.

Trong thực tế, biến tần GE được ứng dụng rộng rãi trong các hệ thống bơm, quạt, băng tải, máy nén khí, HVAC và dây chuyền tự động hóa. Dải sản phẩm đa dạng giúp kỹ sư dễ dàng lựa chọn giải pháp phù hợp cho cả tải nhẹ lẫn tải nặng công suất lớn.

I. CÁC DÒNG BIẾN TẦN TIÊU BIỂU

Dưới đây là các dòng biến tần GE phổ biến, mỗi dòng được thiết kế để đáp ứng một nhóm ứng dụng và yêu cầu vận hành khác nhau.

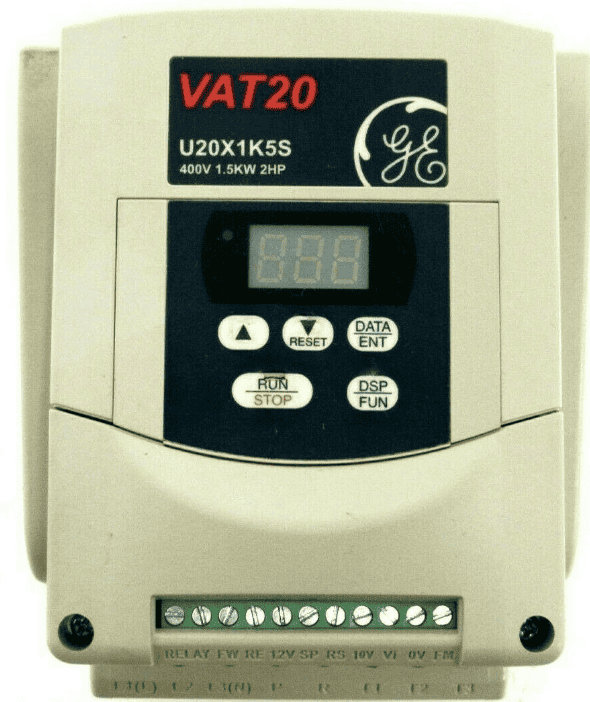

1. Dòng VAT20

Dòng VAT20 là biến tần công suất nhỏ, hướng đến các ứng dụng cơ bản với yêu cầu điều khiển đơn giản và không gian lắp đặt hạn chế.

• Công suất: 0.2kW đến 2.2kW (Hệ thống 1 pha 200V và 3 pha 200V/400V),
• Đặc điểm nổi bật: Thiết kế nhỏ gọn, điều khiển V/F hình sin, tích hợp sẵn bộ lọc EMI (tùy chọn), giao diện bàn phím LED dễ sử dụng,
•  Ứng dụng: Phù hợp cho các ứng dụng công suất nhỏ, không gian lắp đặt hạn chế và yêu cầu điều khiển cơ bản.

2. Dòng VAT200

VAT200 là dòng biến tần đa năng, được sử dụng rộng rãi trong các hệ thống công nghiệp phổ thông với yêu cầu mô-men khởi động và độ ổn định cao.

• Công suất: 0.4kW đến 55kW (Hệ thống 200V và 400V).
• Đặc điểm nổi bật: Hỗ trợ điều khiển Vector dòng điện và V/F, tích hợp PLC đơn giản, Auto-tuning, tích hợp bộ hãm động năng cho một số dải công suất,
• Ứng dụng: Bơm, quạt (chế độ VT), băng tải và các máy móc yêu cầu mô-men khởi động cao.

3. Dòng VAT300

VAT300 là dòng biến tần tải nặng, được thiết kế cho các ứng dụng yêu cầu độ chính xác cao về mô-men và tốc độ.

• Công suất: 0.75kW đến 475kW.
• Đặc điểm nổi bật: Điều khiển Vector vòng kín/vòng hở, hỗ trợ động cơ PM, chịu quá tải cao (150% trong 1 phút),
•  Ứng dụng: Thang máy, máy ép, hệ thống tải nặng và các ứng dụng đòi hỏi độ chính xác cao.

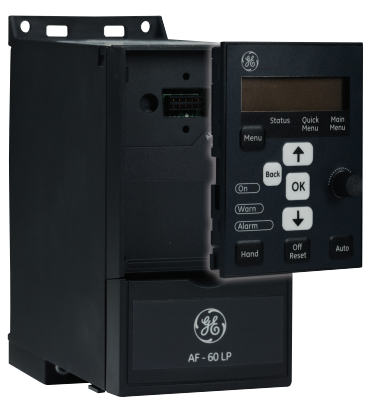

4. Dòng AF-60 LP Micro Drive

AF-60 LP là dòng micro drive tập trung vào khả năng tiết kiệm không gian và tích hợp nhanh cho các hệ thống OEM.

• Công suất: 0.18kW đến 22kW.
• Đặc điểm nổi bật: Lắp đặt side-by-side, tích hợp bộ điều khiển phanh, menu cài đặt nhanh thân thiện,
• Ứng dụng: Máy đóng gói, hệ thống OEM và các dây chuyền tự động hóa nhỏ gọn.

TÀI LIỆU KỸ THUẬT

Dưới đây là bảng tổng hợp tài liệu hướng dẫn sử dụng (Manual) và Catalog cho các dòng biến tần GE phổ biến:

Dòng Sản Phẩm	Manual (Hướng dẫn sử dụng)	Catalog (Thông số kỹ thuật)
VAT20	[Tải về – VAT20 User Manual]	Đang cập nhật ..
VAT200	[Tải về – VAT200 User Manual]	Đang cập nhật ..
VAT300	[Tải về – VAT300 User Manual]	Đang cập nhật ..
AF-60 LP	[Tải về – AF-60 LP User Manual]	Đang cập nhật ..

II. HƯỚNG DẪN THIẾT LẬP CƠ BẢN

1. An toàn

• Ngắt kết nối nguồn điện trước khi đấu nối hoặc bảo trì,
• Sau khi tắt nguồn, đợi 5–15 phút để tụ điện xả hết điện áp dư,
• Nối đất đúng kỹ thuật để đảm bảo an toàn và giảm nhiễu,
• Không cấp nguồn AC vào các chân U, V, W của biến tần,

2. Đấu nối

A. Mạch động lực

• Nguồn vào: L1, L2, L3 (hoặc L1, L2/N với loại 1 pha),
• Đầu ra động cơ: U (T1), V (T2), W (T3),
• Điện trở xả: Kết nối P – BR (hoặc P1 – BR tùy model),

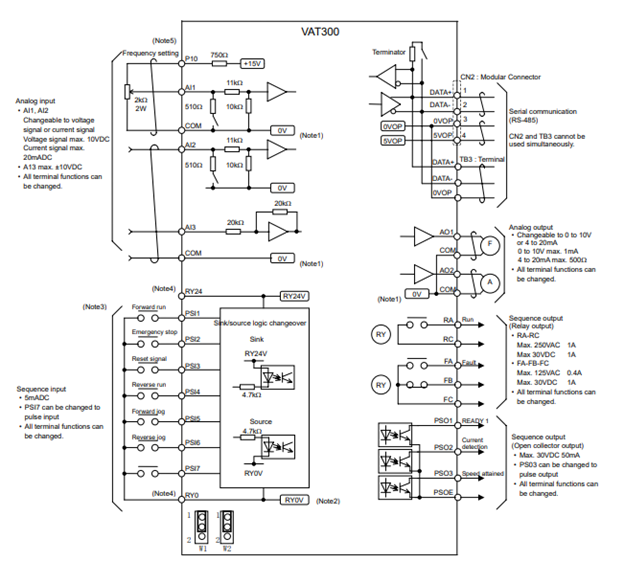

B. Mạch điều khiển

• Chạy/Dừng: FWD, REV hoặc cấu hình 2 dây/3 dây,
• Điều chỉnh tốc độ: 10V – AIN (AVI) – GND (ACM),

3. Cài đặt các thông số cơ bản của động cơ

Bảng dưới đây minh họa các tham số cài đặt thường dùng (tham khảo trên dòng VAT200 phổ biến):

Thông số	Mã lệnh (VAT200)	Mã lệnh (VAT300)	Mô tả
Chế độ điều khiển	0-00	C30-0	Chọn V/F hoặc Vector
Điện áp định mức	0-01	B00-3	Điện áp trên nhãn động cơ
Dòng điện định mức	0-02	B00-6	Dòng định mức động cơ
Công suất định mức	0-03	B00-2	Công suất động cơ
Tốc độ định mức	0-04	–	Tốc độ RPM
Tần số định mức	0-05	B00-5	Tần số cơ bản
Auto-tuning	0-06	B19-0	Tự động dò thông số

4. Bảng thông số vận hành

Bảng dưới đây giúp kỹ sư nhanh chóng cấu hình các thông số vận hành cơ bản:

Chức năng	Mã lệnh (VAT200)	Mã lệnh (VAT20)	Mô tả
Run Source	1-00	Fn_10	Chọn nguồn chạy
Freq Source	1-06	Fn_11	Nguồn chỉnh tốc độ
Accel Time	3-02	Fn_01	Thời gian tăng tốc
Decel Time	3-03	Fn_02	Thời gian giảm tốc
Max Frequency	3-00	Fn_06	Giới hạn trên
Min Frequency	3-01	Fn_07	Giới hạn dưới
Stop Mode	1-05	Fn_14	Coast hoặc Ramp

5. Một số lỗi thường gặp

• Động cơ không chạy:
  ◦ Nguyên nhân: Chưa có lệnh chạy hoặc tần số = 0.
  ◦ Khắc phục: Kiểm tra nguồn, lệnh Run và nguồn tần số.
• Động cơ quay ngược:
  ◦ Nguyên nhân: Sai thứ tự pha U–V–W.
  ◦ Khắc phục: Đảo 2 trong 3 dây pha.
• OC khi tăng tốc:
  ◦ Nguyên nhân: Accel quá ngắn hoặc tải kẹt.
  ◦ Khắc phục: Tăng thời gian tăng tốc, kiểm tra động cơ.
• OV khi giảm tốc:
  ◦ Nguyên nhân: Decel quá ngắn, tải quán tính lớn.
  ◦ Khắc phục: Tăng thời gian giảm tốc hoặc lắp điện trở xả.

III. BẢNG MÃ LỖI BIẾN TẦN

Dưới đây là bảng mã lỗi thường gặp trên các dòng biến tần GE:

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
OC / OC-A / OC-S	Quá dòng	Ngắn mạch, tải nặng	Kiểm tra động cơ, tăng Acc
OV / OV-C	Quá áp	Giảm tốc nhanh	Tăng Decel, lắp điện trở
LV / LV-C	Thấp áp	Nguồn yếu/mất pha	Kiểm tra nguồn
OH / OH-C	Quá nhiệt	Quạt hỏng, môi trường nóng	Vệ sinh, giảm nhiệt
OL1	Quá tải động cơ	Tải lớn, cài sai	Giảm tải
OL2	Quá tải biến tần	Vượt dòng định mức	Chọn biến tần lớn hơn
CPF / Err	Lỗi CPU	Nhiễu, lỗi phần cứng	Reset, liên hệ NCC
O.H.t	Lỗi cảm biến nhiệt	Lỏng dây, hỏng cảm biến	Kiểm tra kết nối

Quy trình xử lý khi biến tần gặp lỗi:

1. Ghi nhận mã lỗi
2. Ngắt nguồn, đảm bảo an toàn
3. Kiểm tra ngoại vi
4. Khắc phục theo mã lỗi
5. Reset
6. Chạy thử tải nhẹ

IV. HẠN CHẾ CỦA BIẾN TẦN HÃNG NÀY

Mặc dù biến tần GE có độ bền và độ ổn định cao, qua quá trình sử dụng thực tế, kỹ sư và nhà máy có thể gặp một số hạn chế mang tính tổng quát:

1. Vòng đời sản phẩm: Một số dòng cũ như VAT20, VAT200 đã hoặc sắp ngừng sản xuất, gây khó khăn trong việc tìm linh kiện và bảo trì lâu dài.
2. Kích thước thiết bị: So với biến tần thế hệ mới, kích thước vật lý lớn hơn, chiếm nhiều diện tích tủ điện.
3. Giao diện và tính năng: Màn hình LED 7 đoạn, thiếu các tính năng thông minh, truyền thông và giao diện trực quan hiện đại.
4. Cài đặt: Cấu trúc tham số tương đối phức tạp với người mới, chưa tối ưu cho triển khai nhanh.
