Biến tần DC trong thực tế công nghiệp: Hiểu đúng để dùng đúng

Phân tích biến tần DC trong công nghiệp: định nghĩa, cấu tạo, nguyên lý, bảng so sánh AC/DC và hướng dẫn lựa chọn ứng dụng.

Giới thiệu

Trong các hệ thống tự động hóa công nghiệp, biến tần DC đóng vai trò quan trọng trong việc điều khiển động cơ một chiều với độ chính xác cao và khả năng phản hồi nhanh. Việc hiểu đúng bản chất của biến tần DC không chỉ giúp tối ưu hóa hiệu suất vận hành, mà còn tránh nhầm lẫn với các loại biến tần AC hoặc bộ nghịch lưu khác.

Biến tần DC thường được sử dụng trong các ứng dụng yêu cầu mô-men khởi động lớn, tốc độ điều khiển trơn tru và ổn định trong dải tốc độ thấp, như cần trục, pa-lăng, máy cán, máy ép hoặc các thiết bị robot công nghiệp đặc thù.

Bài viết này sẽ phân tích chi tiết về định nghĩa, cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng thực tế của biến tần DC, đồng thời so sánh với biến tần AC để giúp các kỹ sư, quản lý kỹ thuật và bộ phận mua hàng có cái nhìn toàn diện và lựa chọn giải pháp phù hợp cho từng ứng dụng.

1. Biến tần DC là gì và định nghĩa chính xác trong kỹ thuật

Trong thực tế công nghiệp, việc hiểu đúng biến tần DC là điều kiện tiên quyết để lựa chọn giải pháp truyền động phù hợp. Biến tần DC không chỉ là thiết bị điều khiển tốc độ động cơ, mà còn đóng vai trò trung tâm trong các hệ truyền động đòi hỏi phản hồi tức thời và mô-men chính xác.

1.1. Khái niệm biến tần DC theo đúng bản chất

Biến tần DC, còn gọi là bộ điều khiển động cơ một chiều, là thiết bị điện tử công suất dùng để điều khiển tốc độ và mô-men của động cơ DC.
Nguyên lý hoạt động dựa trên thay đổi điện áp đặt lên phần ứng; thiết bị cung cấp điện áp DC có thể điều chỉnh mà không sinh ra điện áp xoay chiều.
Đây là thiết bị đặc thù, khác với các biến tần AC phổ biến hiện nay, nhờ khả năng đáp ứng nhanh và tuyến tính với các lệnh điều khiển.

1.2. Phân biệt biến tần DC với các khái niệm dễ nhầm lẫn

Không phải nghịch lưu DC sang AC: Một số kỹ sư nhầm lẫn giữa biến tần DC và bộ nghịch lưu; trong thực tế, biến tần DC luôn có đầu ra DC, không tạo AC.
Không phải biến tần AC có đầu vào DC: Biến tần AC có thể nhận nguồn DC thông qua chỉnh lưu bên trong, nhưng nguyên lý điều khiển khác hoàn toàn.
Biến tần DC chỉ dùng cho động cơ một chiều, do đó lựa chọn ứng dụng sai loại động cơ sẽ dẫn tới hư hỏng thiết bị.

1.3. Vai trò của biến tần DC trong truyền động công nghiệp

Trước khi biến tần AC phát triển mạnh, biến tần DC là giải pháp truyền động chủ đạo.
Ưu thế nổi bật: điều khiển mô-men chính xác, phản hồi nhanh, phù hợp với cần trục, máy cán, pa-lăng và hệ thống yêu cầu mô-men khởi động lớn.
Dù xu hướng hiện nay nghiêng về AC, DC vẫn giữ vai trò quan trọng trong ứng dụng đặc thù.

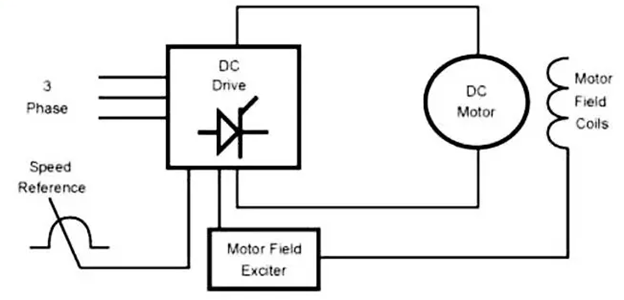

2. Cấu tạo chuẩn của biến tần DC

Để ứng dụng hiệu quả, kỹ sư cần nắm rõ cấu tạo cơ bản của biến tần DC, từ ngõ vào cho tới mạch điều khiển tốc độ.

2.1. Ngõ vào và cầu chỉnh lưu điều khiển

Nguồn AC một pha hoặc ba pha được chỉnh lưu bằng bộ biến đổi thyristor, tạo ra điện áp DC có thể điều chỉnh.
Điều khiển góc mở thyristor quyết định điện áp trung bình đặt lên phần ứng, từ đó điều khiển tốc độ động cơ.
Thiết kế cầu chỉnh lưu phải đảm bảo ổn định điện áp, hạn chế gợn sóng và nhiễu điện từ, đặc biệt trong môi trường công nghiệp nặng.

2.2. Bộ cấp điện trường cho động cơ DC

Động cơ DC kích từ độc lập hoặc song song cần bộ cung cấp điện áp kích từ ổn định cho cuộn dây trường.
Đối với động cơ DC nam châm vĩnh cửu, bộ phận này không cần thiết vì từ trường ổn định do nam châm.
Thiết kế bộ cấp điện trường ảnh hưởng trực tiếp tới mô-men động cơ và khả năng mở rộng dải tốc độ.

2.3. Bộ điều chỉnh tốc độ và mạch điều khiển góc mở van

Bộ điều chỉnh tốc độ tiếp nhận tín hiệu đặt tốc độ và tín hiệu phản hồi từ động cơ, thực hiện so sánh và xử lý để tạo tín hiệu điều khiển phù hợp.
Tín hiệu điều khiển này được đưa tới mạch điều khiển góc mở thyristor, nhằm xác định thời điểm dẫn của các van trong cầu chỉnh lưu. Thông qua việc thay đổi góc mở, điện áp DC trung bình cấp cho phần ứng động cơ được điều chỉnh liên tục, từ đó kiểm soát tốc độ và mô-men động cơ.
Mạch điều khiển góc mở hoạt động chính xác giúp ổn định điện áp và dòng điện phần ứng, giảm dao động tốc độ khi thay đổi tải và nâng cao khả năng đáp ứng của hệ truyền động.
Đây là khối chức năng then chốt quyết định độ tuyến tính, độ ổn định và phản hồi động của biến tần DC.

3. Nguyên lý hoạt động của biến tần DC

Hiểu rõ nguyên lý giúp kỹ sư vận hành và bảo trì chính xác, tránh nhầm lẫn với các hệ AC hiện đại.

3.1. Điều chỉnh điện áp phần ứng

Tốc độ động cơ DC tỷ lệ thuận với điện áp phần ứng.
Thay đổi góc mở thyristor sẽ thay đổi điện áp trung bình, từ đó điều khiển tốc độ quay.
Điều này giúp đảo chiều, tăng giảm tốc trơn tru và phản hồi nhanh với tải thay đổi.

3.2. Vai trò của dòng kích từ

Trong dải tốc độ cơ bản, dòng kích từ được giữ không đổi để duy trì từ thông ổn định.
Khi cần mở rộng dải tốc độ vượt mức cơ bản, dòng kích từ được giảm, dẫn đến giảm mô-men theo đặc tính động cơ.
Cân bằng giữa điện áp phần ứng và dòng kích từ là yếu tố quyết định độ ổn định và tuổi thọ động cơ.

3.3. Chu trình điều khiển tổng thể

Nguồn AC → chỉnh lưu DC → điều chỉnh điện áp phần ứng → dòng phần ứng thay đổi → mô-men và tốc độ thay đổi → dòng kích từ duy trì từ thông.
Chu trình này đảm bảo động cơ DC hoạt động tuyến tính, phản hồi tức thời và ổn định, ngay cả với tải thay đổi nhanh.

4. So sánh biến tần DC và biến tần AC trong thực tế công nghiệp

Để lựa chọn giải pháp phù hợp, kỹ sư cần so sánh chi tiết hai loại biến tần:

Tiêu chí so sánh	Biến tần DC	Biến tần AC
Loại động cơ sử dụng	Động cơ điện một chiều	Động cơ xoay chiều
Nguyên lý điều khiển	Thay đổi điện áp DC phần ứng	Thay đổi tần số và biên độ điện áp AC
Đầu ra của biến tần	Điện áp một chiều DC	Điện áp xoay chiều AC
Mô-men khởi động	Rất lớn, chính xác	Thấp hơn, cải thiện nhờ điều khiển vector
Khả năng đáp ứng	Rất nhanh, tuyến tính	Chậm hơn, phụ thuộc thuật toán
Điều khiển tốc độ thấp	Rất tốt, ổn định	Tốt với biến tần cao cấp
Khả năng chịu quá tải	Kém hơn	Tốt hơn
Yêu cầu bảo trì	Cao do chổi than, cổ góp	Thấp, hầu như không bảo trì
Môi trường làm việc	Hạn chế, không phù hợp môi trường cháy nổ	Phù hợp đa số môi trường công nghiệp
Chi phí hệ thống	Cao hơn	Thấp hơn
Xu hướng sử dụng	Thu hẹp, ứng dụng đặc thù	Phổ biến, thay thế dần biến tần DC

Biến tần DC vẫn giữ ưu thế trong ứng dụng yêu cầu mô-men lớn, đáp ứng tức thời, còn AC chiếm ưu thế trong đa số dây chuyền sản xuất phổ thông.

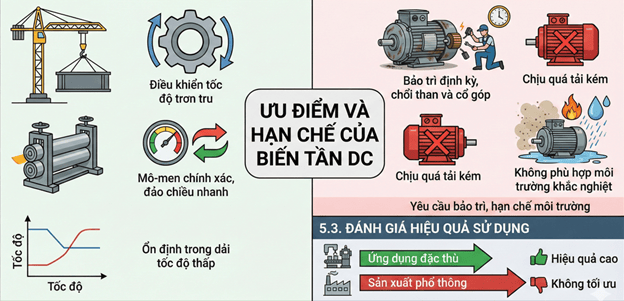

5. Ưu điểm và hạn chế của biến tần DC

5.1. Ưu điểm kỹ thuật

Điều khiển tốc độ trơn tru, mô-men chính xác, đảo chiều nhanh.
Phù hợp cần trục, pa-lăng, máy cán, máy kéo, nơi phản hồi tức thời là yêu cầu bắt buộc.
Ổn định trong dải tốc độ thấp và tải thay đổi nhanh.

5.2. Hạn chế mang tính bản chất

Hệ thống yêu cầu bảo trì định kỳ, chổi than và cổ góp cần thay thế.
Khả năng chịu quá tải kém hơn biến tần AC.
Không phù hợp môi trường dễ cháy nổ, bụi bẩn hoặc ẩm ướt.

5.3. Đánh giá hiệu quả sử dụng

Biến tần DC hiệu quả cao trong các ứng dụng đặc thù, nhưng không còn là lựa chọn tối ưu cho đa số hệ thống sản xuất phổ thông.

6. Ứng dụng thực tế của biến tần DC

Hiểu đúng ứng dụng của biến tần DC sẽ giúp lựa chọn thiết bị phù hợp với đặc thù vận hành và môi trường công nghiệp.

6.1. Hệ thống nâng hạ và truyền động nặng

Cần trục, pa-lăng, thang máy, máy cuộn.
Mô-men khởi động lớn giúp vận hành mượt mà ngay từ tốc độ bằng không.
Điều khiển DC đảm bảo phản hồi nhanh và an toàn cho tải nặng.

6.2. Máy móc công nghiệp yêu cầu độ chính xác cao

Máy cán, máy kéo, máy nghiền, máy ép, máy khuấy công nghiệp.
Phản hồi tức thời từ biến tần DC giúp đảm bảo chính xác về tốc độ và mô-men, giảm lỗi sản phẩm.

6.3. Ứng dụng chuyên dụng

Xe điện, máy công cụ, robot, hệ truyền động đặc biệt.
Hệ thống DC vẫn được chọn khi AC khó đáp ứng về mô-men, tốc độ phản hồi hoặc điều khiển chính xác tại tải cực thấp.

Kết luận

Biến tần DC là giải pháp điều khiển động cơ một chiều dựa trên nguyên lý điều chỉnh điện áp phần ứng và dòng kích từ, cho phép kiểm soát chính xác tốc độ và mô-men với khả năng phản hồi rất nhanh. Việc hiểu đúng bản chất, cấu tạo và nguyên lý hoạt động của biến tần DC là yếu tố then chốt giúp kỹ sư lựa chọn đúng giải pháp truyền động, tránh nhầm lẫn với biến tần AC hoặc các bộ nghịch lưu khác.

Trong bối cảnh công nghiệp hiện đại, biến tần AC đã trở thành lựa chọn chủ đạo nhờ chi phí hợp lý, độ bền cao và yêu cầu bảo trì thấp. Tuy nhiên, biến tần DC vẫn giữ vai trò quan trọng trong các ứng dụng đặc thù, nơi cần mô-men khởi động lớn, khả năng điều khiển ổn định ở tốc độ thấp và đáp ứng tức thời khi tải thay đổi.

Vì vậy, biến tần DC không phải là công nghệ lỗi thời, mà là một giải pháp chuyên dụng. Khi được sử dụng đúng ứng dụng và đúng điều kiện vận hành, biến tần DC vẫn mang lại hiệu quả kỹ thuật cao và đáp ứng tốt các yêu cầu điều khiển khắt khe trong công nghiệp.
