Dấu hiệu nhận biết bánh răng hộp số động cơ điện bị mòn

Nhận biết chính xác các dấu hiệu bánh răng hộp số động cơ điện bị mòn, nguyên nhân thực tế, ảnh hưởng đến động cơ và cách phát hiện sớm để tránh cháy motor.

Giới thiệu

Trong các hệ truyền động công nghiệp, bộ hộp số giảm tốc đóng vai trò là cơ cấu trung gian thiết yếu, giúp chuyển đổi tốc độ cao từ motor thành mô-men xoắn hữu ích. Sự phối hợp giữa động cơ điện và hộp số tạo nên một chỉnh thể thống nhất, quyết định năng suất và độ tin cậy của dây chuyền. Tuy nhiên, do đặc thù vận hành liên tục dưới áp lực tải trọng lớn, các bánh răng bên trong hộp số không tránh khỏi quy luật mài mòn tự nhiên hoặc hỏng hóc sớm do sai sót kỹ thuật.

Một kỹ sư vận hành giỏi cần hiểu rõ các biểu hiện từ âm thanh, nhiệt độ đến đặc tính dòng điện của motor để đưa ra những dự báo chính xác về tình trạng của bộ hộp số giảm tốc. Những phân tích chuyên sâu dưới đây sẽ cung cấp cái nhìn chi tiết về các dấu hiệu mài mòn và giải pháp khắc phục tối ưu.

1. Đặc thù mài mòn bánh răng trong hộp số động cơ điện

Sự tương tác giữa hộp số và động cơ điện mang tính cộng sinh kỹ thuật rất cao, do đó mọi hư hỏng ở một phía đều tác động trực tiếp đến phía còn lại.

1.1. Mối liên hệ trực tiếp giữa hộp số và động cơ điện

Đa phần các dòng hộp số động cơ điện hiện nay được thiết kế lắp liền trục hoặc kết nối qua mặt bích chuẩn hóa. Cấu trúc này giúp hệ thống nhỏ gọn nhưng lại khiến các rung động cơ khí truyền dẫn rất nhanh.

Mọi sai lệch trong quá trình ăn khớp bánh răng sẽ tạo ra các dao động dọc trục và hướng tâm, truyền thẳng về ổ bi của motor.
Khi bánh răng mòn, sự phân bổ lực không đều làm trục động cơ bị cưỡng bức rung theo nhịp ăn khớp, gây áp lực lên cuộn dây và hệ thống cách điện bên trong.
Sự cộng hưởng rung động giữa hộp số và motor có thể làm lỏng các đầu nối điện, dẫn đến hiện tượng phóng điện hoặc mất pha.

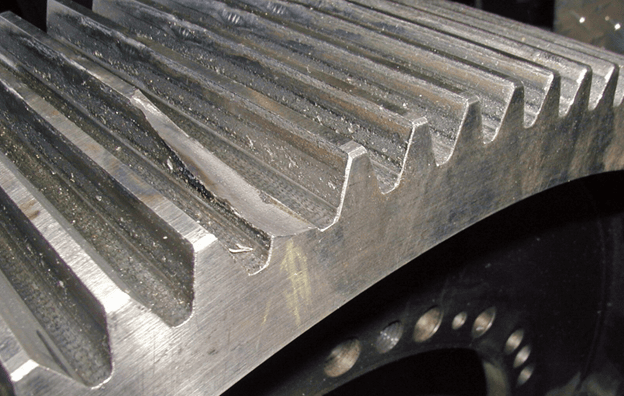

1.2. Vì sao bánh răng hộp số động cơ điện dễ bị mòn

Động cơ điện sở hữu đặc tính cơ học khác biệt so với các nguồn động lực khác, chính những đặc tính này tạo áp lực lớn lên bộ hộp số giảm tốc.

Mô-men khởi động của động cơ điện thường rất lớn, tạo ra một cú sốc lực đột ngột lên các mặt răng ngay khi bắt đầu chu kỳ làm việc.
Khả năng thay đổi tải nhanh và vận hành ở cường độ cao khiến các điểm tiếp xúc giữa các bánh răng phải chịu ứng suất mỏi liên tục.
Nếu lựa chọn hộp số có hệ số phục vụ (Service Factor) không phù hợp với chế độ làm việc của motor, bề mặt răng sẽ bị biến dạng dẻo hoặc tróc vảy chỉ sau một thời gian ngắn vận hành.

2. Dấu hiệu âm thanh và rung động truyền về động cơ

Thính giác và xúc giác là những công cụ đầu tiên giúp người vận hành nhận diện sự bất thường của thiết bị.

2.1. Tiếng ồn bất thường phát ra từ cụm motor hộp số

Âm thanh là “ngôn ngữ” phản ánh trạng thái ăn khớp của bánh răng. Khi bánh răng bị mòn, tiếng rít cơ khí sẽ thay thế cho âm thanh vận hành êm ái bình thường.

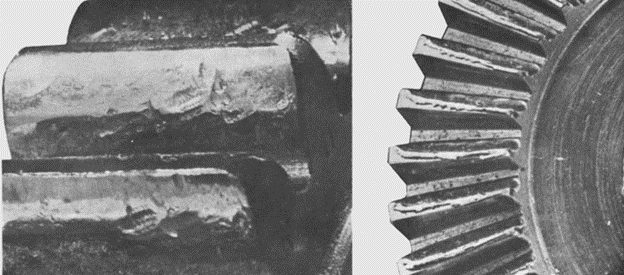

Tiếng kêu dạng hú hoặc nghiến kim loại thường xuất hiện khi các đỉnh răng không còn giữ được biên dạng chuẩn, gây ra ma sát trượt lớn thay vì ma sát lăn.
Tiếng ồn này không chỉ khu trú tại hộp số mà còn cộng hưởng và nghe rõ tại thân động cơ điện, đặc biệt khi motor chạy ở dải tốc độ cao.
Cường độ âm thanh tỉ lệ thuận với mức độ tải: khi hệ thống mang tải nặng, các khe hở do mòn bánh răng sẽ tạo ra những tiếng va đập khô khốc rõ rệt hơn.

2.2. Rung động lan sang thân và chân đế động cơ

Sự mài mòn không đều giữa các răng làm mất đi tính ổn định của dòng truyền công suất, tạo ra các xung lực rung động.

Rung động này truyền trực tiếp từ trục hộp số sang trục motor, làm rung động toàn bộ lớp vỏ và hệ thống chân đế lắp đặt.
Đối với các động cơ công suất trung bình và lớn, rung động do mòn bánh răng có thể gây ra hiện tượng nứt chân đế hoặc làm hỏng các khớp nối mềm.
Việc kiểm tra bằng máy đo rung động chuyên dụng sẽ cho thấy phổ tần số rung động trùng với tần số ăn khớp của bánh răng, khẳng định sự xuống cấp của bộ truyền.

3. Nhiệt độ động cơ và hộp số tăng bất thường

Quá nhiệt là biểu hiện của sự tổn hao năng lượng dưới dạng ma sát, một hệ quả tất yếu khi bánh răng bị mài mòn.

3.1. Động cơ điện nóng hơn dù tải không đổi

Nhiều người thường chỉ kiểm tra nhiệt độ hộp số mà quên rằng motor cũng là nạn nhân của sự mài mòn bánh răng.

Bánh răng mòn làm tăng lực cản cơ khí nội bộ, buộc động cơ điện phải sinh ra dòng điện lớn hơn để thắng lực cản này nhằm duy trì tốc độ quay.
Dòng điện tăng làm tăng tổn hao đồng (I²R) trong cuộn dây, khiến nhiệt độ motor tăng nhanh hơn mức cho phép của cấp cách điện.
Nếu nhiệt độ motor duy trì ở mức cao kéo dài, lớp sơn cách điện sẽ bị lão hóa, dẫn đến nguy cơ cháy chập cuộn dây rất cao.

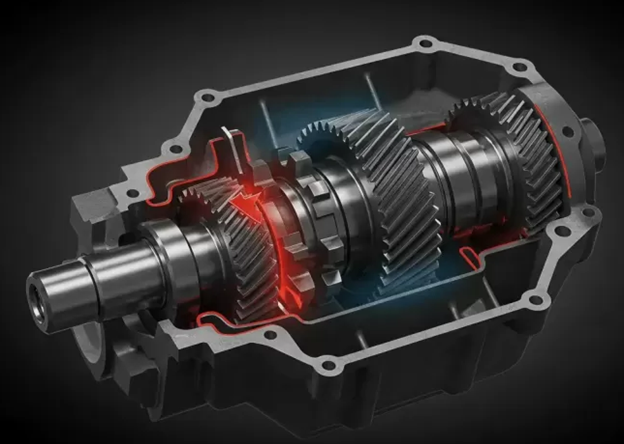

3.2. Hộp số phát nhiệt cao và không đều

Bên cạnh motor, bản thân vỏ bộ hộp số giảm tốc cũng sẽ xuất hiện các điểm nóng cục bộ.

Nhiệt độ thường tập trung cao nhất tại các khu vực chứa ổ đỡ trục và các cặp bánh răng ăn khớp chính.
Sự gia tăng nhiệt độ làm giảm độ nhớt của dầu bôi trơn, khiến màng dầu bị phá vỡ và đẩy nhanh quá trình mài mòn theo cấp số nhân.
Vỏ hộp số nóng bất thường là chỉ báo cho thấy hiệu suất truyền động đã sụt giảm nghiêm trọng, năng lượng đang bị tiêu tán vô ích dưới dạng nhiệt năng.

4. Dấu hiệu nhận biết qua dầu bôi trơn hộp số động cơ điện

Dầu bôi trơn giống như một cuốn “nhật ký” ghi lại lịch sử mài mòn của các bánh răng bên trong.

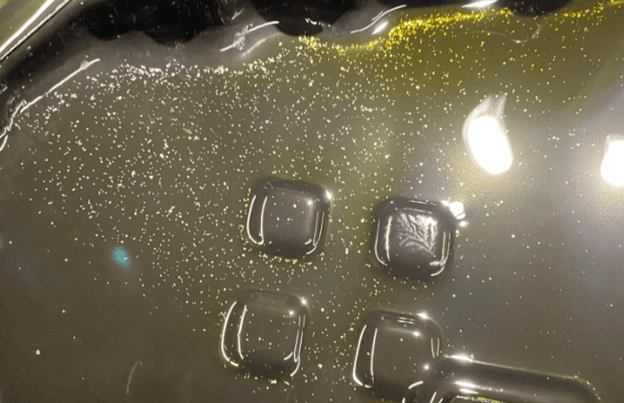

4.1. Mạt kim loại xuất hiện trong dầu hộp số

Đây là bằng chứng xác thực nhất về tình trạng hư hỏng vật lý của các chi tiết cơ khí.

Khi tháo nút xả dầu hoặc kiểm tra qua mắt thăm dầu, sự hiện diện của các hạt kim loại li ti ánh bạc là dấu hiệu của việc bánh răng bị bong tróc bề mặt.
Trong các hệ thống lớn có sử dụng nút xả từ tính, lượng mạt thép bám trên nam châm sẽ phản ánh chính xác tốc độ mài mòn của bộ truyền.
Việc bỏ qua dấu hiệu mạt kim loại sẽ khiến chúng quay trở lại vùng ăn khớp, đóng vai trò như các hạt mài làm hỏng toàn bộ bề mặt răng còn lại.

4.2. Dầu nhanh xuống cấp và đổi màu

Môi trường làm việc khắc nghiệt bên trong một chiếc hộp số bị mòn sẽ làm biến chất dầu bôi trơn rất nhanh.

Dầu chuyển sang màu đen sẫm hoặc có mùi khét đặc trưng của việc bị “cháy” do nhiệt độ cục bộ quá cao tại các vết mòn.
Độ nhớt của dầu thay đổi đáng kể, có thể trở nên đặc hơn do lẫn tạp chất mài mòn hoặc loãng ra do phân hủy hóa học.
Dầu bôi trơn nhanh xuống cấp buộc doanh nghiệp phải thay dầu thường xuyên hơn, làm tăng chi phí bảo trì mà không giải quyết được gốc rễ vấn đề.

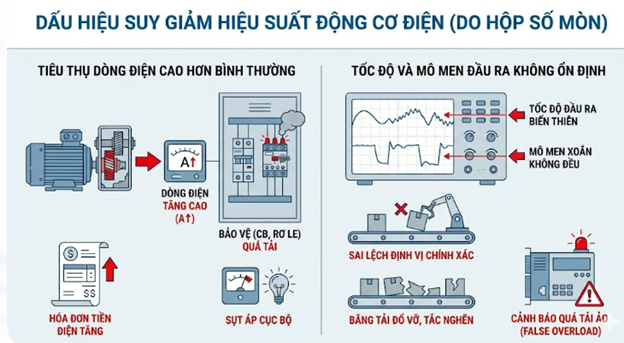

5. Hiệu suất động cơ điện suy giảm rõ rệt

Sự sụt giảm hiệu suất là dấu hiệu mang tính hệ thống, ảnh hưởng trực tiếp đến chỉ số tiêu thụ điện năng của nhà máy.

5.1. Động cơ tiêu thụ dòng điện cao hơn bình thường

Khi bánh răng của bộ hộp số giảm tốc bị mòn, ma sát tăng lên đáng kể, làm thay đổi đặc tính tải của motor.

Các kỹ sư có thể quan sát thấy trị số dòng điện (Amper) hiển thị trên biến tần hoặc tủ điều khiển cao hơn so với mức định mức khi máy còn mới.
Sự gia tăng dòng điện này diễn ra âm thầm nhưng liên tục, làm tăng hóa đơn tiền điện và gây áp lực lên hệ thống bảo vệ (aptomat, rơ le nhiệt).
Dòng điện cao cũng là nguyên nhân chính gây ra các hiện tượng sụt áp cục bộ trong mạng lưới điện nội bộ khi motor khởi động.

5.2. Tốc độ và mô men đầu ra không ổn định

Độ rơ bánh răng do mòn gây ra những biến thiên bất thường về vận tốc đầu ra, ảnh hưởng đến chất lượng sản phẩm.

Hiện tượng trượt nhẹ hoặc giật cục xuất hiện khi bộ truyền đi qua các điểm bánh răng bị mòn sâu, gây sai lệch về định vị trong các ứng dụng chính xác.
Mô-men xoắn truyền tới tải không đều làm cho hệ thống vận hành mất đi sự mượt mà, dễ gây ra các lỗi quá tải ảo (False Overload) trên thiết bị điều khiển.
Trong các ứng dụng băng tải, sự thiếu ổn định này có thể làm đổ vỡ hàng hóa hoặc gây tắc nghẽn dây chuyền sản xuất.

6. Nguyên nhân phổ biến gây mòn bánh răng hộp số động cơ điện

Hiểu đúng nguyên nhân sẽ giúp doanh nghiệp có biện pháp phòng ngừa hiệu quả từ khâu thiết kế và lắp đặt.

6.1. Chọn sai công suất motor hoặc tỷ số truyền

Việc mất cân bằng giữa khả năng sinh lực của motor và khả năng chịu tải của hộp số là nguyên nhân hàng đầu.

Nếu motor quá mạnh so với khả năng chịu đựng của bánh răng, các bề mặt răng sẽ bị quá tải thường xuyên dẫn đến biến dạng.
Tỷ số truyền không phù hợp buộc bánh răng phải làm việc ở dải tốc độ không tối ưu, gây ra hiện tượng mài mòn nhanh tại các vùng tiếp xúc đặc thù.
Sự thiếu hụt về hệ số an toàn khi thiết kế khiến bộ hộp số giảm tốc luôn phải hoạt động ở ngưỡng giới hạn vật liệu.

6.2. Khởi động, dừng máy và đảo chiều liên tục

Chế độ vận hành ngắt quãng (Intermittent Duty) là “kẻ thù” của các bộ truyền bánh răng.

Mỗi lần khởi động trực tiếp (DOL), bánh răng phải chịu một cú sốc cơ khí cực lớn do mô-men quán tính từ tải trọng.
Việc đảo chiều quay đột ngột mà không có thời gian dừng nghỉ làm triệt tiêu khe hở răng một cách bạo lực, gây mẻ răng hoặc gãy trục.
Các ứng dụng sử dụng phanh điện từ gắn đuôi motor cũng tạo ra những cú dừng gắt, làm tăng ứng suất cắt lên các chân răng của hộp số.

6.3. Bôi trơn và lắp đặt không đúng kỹ thuật

Những sai sót trong bảo trì định kỳ và lắp đặt ban đầu chiếm tỉ lệ lớn trong các nguyên nhân hỏng hóc sớm.

Sử dụng sai loại dầu (độ nhớt quá thấp hoặc không có phụ gia chịu cực áp EP) khiến màng dầu dễ bị phá vỡ dưới tải trọng nặng.
Sai lệch đồng tâm giữa trục motor và trục vào hộp số tạo ra lực uốn hằng số, làm mòn không đều bánh răng và hỏng nhanh ổ bi.
Việc thiếu kiểm tra mức dầu thường xuyên dẫn đến tình trạng chạy khô, gây cháy bánh răng chỉ trong vài giờ vận hành.

Kết luận

Việc nhận diện kịp thời các dấu hiệu mài mòn từ âm thanh rít, rung động thân máy, sự gia tăng nhiệt độ cho đến các mạt kim loại trong dầu là chìa khóa để bảo vệ hệ thống truyền động. Sự mài mòn bánh răng không chỉ là vấn đề của riêng hộp số mà còn là nguy cơ trực tiếp đe dọa đến sự an toàn của động cơ điện. Một chiến lược bảo trì dựa trên tình trạng thực tế sẽ giúp doanh nghiệp chủ động trong việc thay thế, tránh được những rủi ro cháy motor và tổn thất do dừng máy đột ngột.

Trong bối cảnh yêu cầu về độ bền và tính chính xác ngày càng cao, dòng hộp số GAC do Công ty Cổ phần Tự Động Hóa Toàn Cầu phân phối chính thức là giải pháp nâng cấp vượt trội cho các hệ thống động cơ điện. Với bánh răng được gia công bằng công nghệ mài CNC đạt độ cứng và độ chính xác tiêu chuẩn quốc tế, hộp số GAC sở hữu ưu điểm vận hành cực kỳ êm ái, độ rơ thấp và khả năng chịu tải va đập ấn tượng.

Đặc biệt, nhờ thiết kế tối ưu hóa nhiệt động lực học, dòng sản phẩm này giúp giảm thiểu tổn hao năng lượng, từ đó bảo vệ động cơ điện khỏi tình trạng quá nhiệt và quá dòng. Đầu tư vào hộp số GAC chính là cách bền vững nhất để nâng cao hiệu suất và kéo dài tuổi thọ cho toàn bộ hệ truyền động của doanh nghiệp.
