Giới thiệu

Trong lĩnh vực tự động hóa công nghiệp hiện đại, không gian lắp đặt và hiệu suất truyền động luôn là bài toán nan giải đối với các kỹ sư thiết kế máy. Khi các cơ cấu máy yêu cầu sự chuyển hướng chuyển động 90 độ nhưng vẫn phải đảm bảo độ chính xác cao (low backlash) và momen xoắn lớn, các loại hộp số trục vít bánh vít truyền thống thường không đáp ứng được do hiệu suất thấp và độ rơ lớn. Đây chính là lúc cấu trúc bánh răng côn xoắn ở hộp số giảm tốc vuông góc phát huy vai trò tối thượng của mình.

Bài viết này sẽ đi sâu vào phân tích kỹ thuật của cấu trúc này, đặc biệt trên dòng sản phẩm PFR series mà Công ty Cổ phần Tự động hóa Toàn cầu (GAC) đang phân phối.

1. Tổng quan về nhu cầu chuyển hướng truyền động

Trong các hệ thống cánh tay robot, máy cắt laser CNC, hay các băng tải tự động (AGV), việc bố trí động cơ servo thẳng hàng với trục tải thường chiếm dụng không gian rất lớn. Giải pháp tối ưu là sử dụng hộp số vuông góc (Right Angle Gearbox). Tuy nhiên, để đạt được sự “ăn khớp” mượt mà và chịu tải trọng va đập, công nghệ chế tạo bánh răng bên trong phải vượt trội hơn so với các phương pháp phay răng thẳng thông thường.

Tại GAC, chúng tôi phân phối các dòng hộp số servo chất lượng cao như VRB, EVB, PLF và đặc biệt là PFR(dòng vuông góc) sử dụng công nghệ bánh răng côn xoắn tiên tiến, được thừa hưởng từ nền tảng kỹ thuật của Đài Loan.

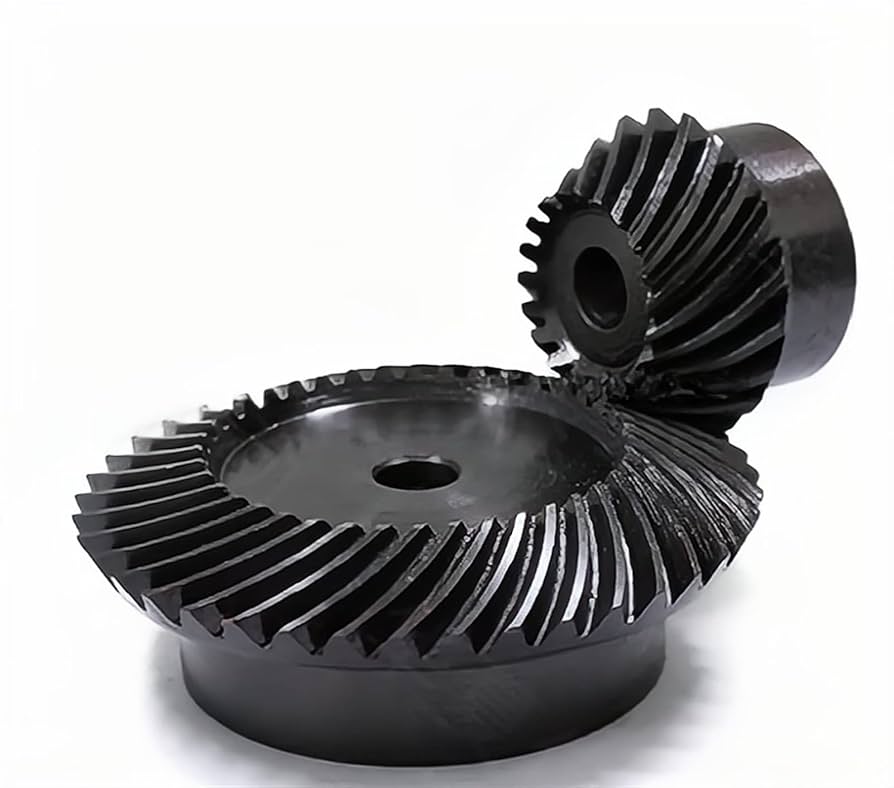

2. Bánh răng côn xoắn là gì?

Khác với bánh răng côn răng thẳng nơi các răng tiếp xúc cùng một lúc trên toàn bộ chiều dài mặt răng gây ra tiếng ồn và rung động lớn khi vận hành ở tốc độ cao, bánh răng côn xoắn có các răng được cắt theo đường xoắn ốc (dạng cung tròn) trên mặt côn.

Đặc điểm kỹ thuật cốt lõi

Cấu trúc này cho phép quá trình ăn khớp diễn ra từ từ. Điểm tiếp xúc bắt đầu từ một đầu của răng và lan dần sang đầu kia. Điều này tạo ra một “hệ số trùng khớp” lớn hơn nhiều so với bánh răng thẳng.

Sự tiếp xúc: Là tiếp xúc điểm chuyển thành tiếp xúc đường, giúp phân tán lực ứng suất đều hơn trên bề mặt răng.
Góc xoắn: Được tính toán kỹ lưỡng thông qua phân tích phần tử hữu hạn (ANSYS technology) để tối ưu hóa độ bền.

3. Phân tích ưu điểm vượt trội của cấu trúc bánh răng côn xoắn

Tại sao các dòng hộp số giảm tốc vuông góc PFR của GAC lại ưu tiên sử dụng cấu trúc này? Dưới đây là các phân tích dựa trên vật lý và thực nghiệm:

3.1. Vận hành êm ái và giảm thiểu tiếng ồn

Nhờ sự ăn khớp từ từ, va đập giữa các cặp răng được triệt tiêu đáng kể. Theo tài liệu kỹ thuật của dòng PFR, độ ồn khi vận hành không tải ở tốc độ 3000 vòng/phút chỉ dao động ở mức 60-70 dB(A). Điều này cực kỳ quan trọng trong môi trường nhà máy yêu cầu tiêu chuẩn tiếng ồn khắt khe. Việc sửa đổi biên dạng răng và hướng răng cũng góp phần giảm thiểu tác động khi vào khớp.

3.2. Momen xoắn cao và khả năng chịu tải lớn

Vật liệu chế tạo bánh răng là yếu tố then chốt. Hộp số GAC sử dụng thép hợp kim chất lượng cao được xử lý nhiệt Carbon-nitriding. Kết hợp với cấu trúc côn xoắn, diện tích tiếp xúc răng lớn hơn giúp hộp số chịu được tải trọng momen xoắn (Rated Output Torque) rất cao. Ví dụ, dòng PFR120 có thể chịu momen định mức lên tới 210 Nm ở tỷ số truyền thấp.

3.3. Độ chính xác cao (Low Backlash)

Đây là yếu tố sống còn đối với động cơ servo. Cấu trúc bánh răng côn xoắn ở hộp số giảm tốc vuông góc cho phép điều chỉnh khe hở ăn khớp tối ưu. Dòng PFR của GAC đạt độ rơ rất thấp:

Cấp chính xác P1: <= 10 arcmin.
Một số dòng cao cấp khác như VRB có thể đạt dưới 3 arcmin.

Sự chính xác này đảm bảo vị trí dừng của cánh tay robot hoặc bàn máy CNC không bị sai lệch khi đảo chiều quay.

4. Chi tiết kỹ thuật hộp số vuông góc PFR do GAC phân phối

Dòng PFR là đại diện tiêu biểu cho ứng dụng bánh răng côn xoắn trong danh mục sản phẩm của GAC. Chúng ta sẽ “mổ xẻ” cấu tạo bên trong để thấy rõ sự khác biệt.

4.1. Thiết kế vòng bi tích hợp

Để chịu được lực dọc trục và lực hướng kính sinh ra do đặc tính của bánh răng côn xoắn (lực đẩy dọc trục là nhược điểm cố hữu của loại răng này), hộp số PFR sử dụng thiết kế vòng bi cầu tích hợp giúp cải thiện đáng kể độ cứng vững và momen xoắn. Khoảng cách lớn giữa các vòng bi trước và sau bên trong thân hộp số tạo thành một cấu trúc tích hợp ổn định.

4.2. Vật liệu và xử lý bề mặt

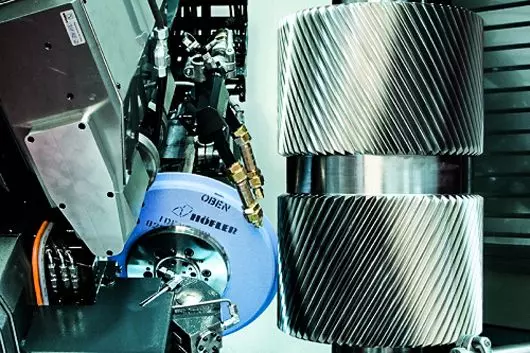

Toàn bộ bánh răng được gia công từ thép hợp kim cao cấp, tôi thấm carbon-nito để đạt độ cứng bề mặt tốt nhất nhưng vẫn giữ được độ dẻo dai trong lõi để chịu va đập. Công nghệ mài răng (Gear ground technology) được áp dụng để đảm bảo độ chính xác biên dạng răng .

4.3. Hệ thống bôi trơn và bảo vệ

Một vấn đề lớn của hộp số vuông góc là rò rỉ dầu. Tuy nhiên, với dòng sản phẩm này, GAC cam kết tính năng “No grease leakage” (Không rò rỉ mỡ).

Sử dụng mỡ bôi trơn tổng hợp có độ nhớt cao, khó tách rời.
Cấp bảo vệ IP65 cho phép hộp số hoạt động trong môi trường bụi và ẩm ướt.
Thiết kế “Maintenance-free”: Không cần thay mỡ trong suốt vòng đời sản phẩm.

4.4. Đa dạng tỷ số truyền

Cấu trúc bánh răng côn xoắn kết hợp với các tầng bánh răng hành tinh cho phép tạo ra dải tỷ số truyền rất rộng:

1 cấp (1-stage): 3, 4, 5, …, 10.
2 cấp (2-stage): 12, 15, …, 100.
3 cấp (3-stage): Lên tới 1000.

5. So sánh thực tế: Bánh răng côn xoắn vs Trục vít bánh vít

Nhiều khách hàng của Tự động hóa Toàn cầu thường phân vân giữa việc chọn hộp số hành tinh vuông góc (Spiral Bevel) hay hộp số trục vít (Worm Gear) cho servo. Dưới đây là bảng so sánh kỹ thuật:

Đặc tính kỹ thuật	Hộp số Bánh răng côn xoắn (GAC PFR)	Hộp số Trục vít bánh vít
Hiệu suất (η)	Rất cao (≥ 94-97%)	Thấp (50-70%)
Độ rơ (Backlash)	Thấp (≤ 3-12 arcmin)	Cao, tăng dần theo thời gian
Tỉ số truyền	Đa dạng, chính xác	Hạn chế hơn
Sinh nhiệt	Thấp	Cao (do ma sát trượt lớn)
Tuổi thọ	Dài (20.000 giờ)	Ngắn hơn do mòn nhanh

Rõ ràng, đối với các ứng dụng điều khiển vị trí chính xác dùng servo, cấu trúc bánh răng côn xoắn ở hộp số giảm tốc vuông góc là lựa chọn vượt trội hoàn toàn.

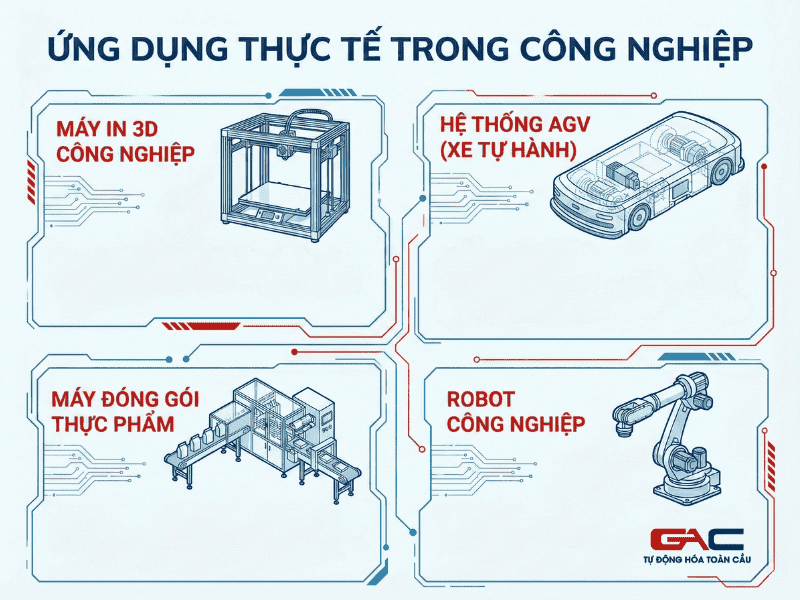

6. Ứng dụng thực tế trong công nghiệp

Với kinh nghiệm hơn 10 năm trong ngành, tôi đã tư vấn và triển khai lắp đặt hộp số GAC cho nhiều ứng dụng yêu cầu khắt khe:

Máy in 3D công nghiệp: Yêu cầu độ mịn bề mặt sản phẩm cao, không chấp nhận độ rơ khi đảo chiều trục in.
Hệ thống AGV (Xe tự hành): Cần hộp số vuông góc để lắp động cơ nằm ngang, tiết kiệm chiều cao xe, đồng thời cần momen xoắn lớn để khởi động khi xe chở nặng.
Máy đóng gói thực phẩm: Cần tốc độ cao, hoạt động liên tục và không rò rỉ dầu mỡ vào sản phẩm (IP65 protection).
Robot công nghiệp: Các khớp xoay của robot yêu cầu độ cứng vững xoắn cao để không bị rung đầu kẹp.

7. Quy trình lựa chọn hộp số phù hợp

Khi chọn mua hộp số giảm tốc vuông góc GAC (dòng PFR hoặc các dòng tương tự), quý khách hàng cần lưu ý các thông số kích thước động cơ servo để đảm bảo lắp đặt vừa vặn

Đường kính trục động cơ.
Đường kính mặt bích.
Đường kính vòng định vị..
Vị trí lỗ ốc.

GAC cung cấp đầy đủ các kích thước mặt bích đầu vào để phù hợp với mọi loại động cơ servo trên thế giới. Thiết kế trục đầu vào và bộ khóa được tích hợp để đảm bảo cân bằng động và chống trượt trục động cơ.

8. Tại sao nên chọn hộp số GAC?

Công ty Cổ phần Tự động hóa Toàn cầu (GAC) tự hào là nhà phân phối chính hãng các sản phẩm của 3F-Famed – Thương hiệu hộp số hàng đầu với công nghệ Đài Loan.

Chất lượng kiểm định: 100% sản phẩm trải qua quy trình kiểm tra toàn diện trước khi xuất xưởng (“zero tolerance” policy) .
Công nghệ tiên tiến: Sử dụng phần mềm phân tích mô phỏng và máy mài bánh răng hiện đại.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của GAC am hiểu sâu sắc về PLC, Servo và cơ khí, sẵn sàng hỗ trợ tính toán chọn mã hộp số tối ưu nhất cho bài toán của bạn.

Các dòng sản phẩm chủ lực:

VRB/EVB: Hộp số độ chính xác cao.
PLF: Hộp số hành tinh mặt bích vuông tiêu chuẩn.
PFR: Hộp số hành tinh vuông góc (sử dụng bánh răng côn xoắn).

hop-so-giam-toc-vuong-goc — Hình ảnh hộp số giảm tốc servo GAC

Kết luận

Cấu trúc bánh răng côn xoắn ở hộp số giảm tốc vuông góc là một bước tiến quan trọng trong công nghệ truyền động cơ khí chính xác. Nó giải quyết triệt để bài toán về không gian lắp đặt mà không hề đánh đổi hiệu suất hay độ chính xác. Với sự kết hợp giữa vật liệu thép hợp kim cao cấp, công nghệ gia công tiên tiến và thiết kế vòng bi tích hợp, các dòng hộp số PFR do GAC phân phối đang là chuẩn mực cho các hệ thống servo hiện đại.

Nếu bạn đang thiết kế một hệ thống máy yêu cầu sự nhỏ gọn, chính xác và bền bỉ, đừng ngần ngại chuyển đổi sang sử dụng hộp số bánh răng côn xoắn.
