Động cơ bước STM-86KMC97-2006
Liên hệ
Động cơ bước 3 pha STM-86KMC97-2006
Momen định mức : 4.2 Nm
Kích thước mặt bích : 86 mm
Thông số động cơ bước 3 pha STM-86KMC97-2006 :
- Số cuộn dây stator : 3
- Góc bước : 1.2 độ
- Điện áp định mức : 10.8 V
- Dòng định mức : 2 A
- Momen giữ : 4.2 Nm
- Quán tính trục : 1400 [g*cm2]
- Điện trở pha : 5.4 Ω
- Điện cảm pha : 23 mH
- Kích thước mặt bích : 86 mm
- Độ dài động cơ : 97 mm
Hướng dẫn đọc mã động cơ :

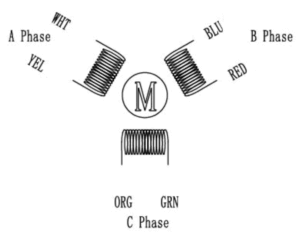

Sơ đồ kết nối theo màu dây :

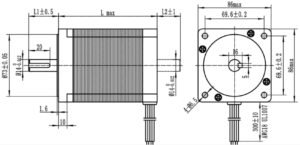

Bản vẽ phác họa :
