Động cơ bước STM-110KMS150-6504
Liên hệ
Động cơ bước 2 pha STM-110KMS150-6504
Momen định mức : 20 Nm
Kích thước mặt bích : 110 mm
Thông số động cơ bước 2 pha STM-110KMS150-6504:
- Số cuộn dây stator : 2
- Góc bước : 1.8 độ
- Dòng định mức : 6.5 A
- Momen giữ : 20 Nm
- Quán tính trục : 10.900 [g*cm2]
- Điện trở pha : 0.72 Ω
- Điện cảm pha : 12.8 mH
- Kích thước mặt bích : 110.5 mm
- Độ dài động cơ : 150 mm
Hướng dẫn đọc mã động cơ :

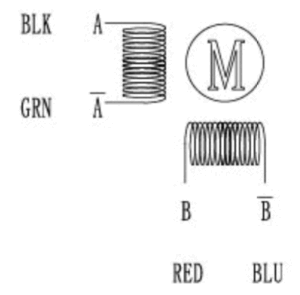

Sơ đồ kết nối theo màu dây :
Bản vẽ phác họa :
