Động cơ bước STM-86KMS156-6204
Liên hệ
Động cơ bước 2 pha STM-86KMS156-6204
Momen định mức : 11.96 Nm
Kích thước mặt bích : 86 mm
Thông số động cơ bước 2 pha STM-86KMS156-6204:
- Số cuộn dây stator : 2
- Góc bước : 1.8 độ
- Điện áp định mức : 3.6 V
- Dòng định mức : 6.2 A
- Momen giữ : 11.96 Nm
- Quán tính trục : 4000 [g*cm2]
- Điện trở pha : 0.75 Ω
- Điện cảm pha : 9 mH
- Kích thước mặt bích : 86 mm
- Độ dài động cơ : 156 mm

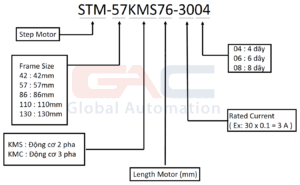

Hướng dẫn đọc mã động cơ :

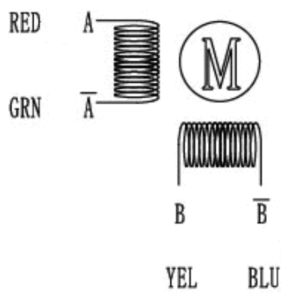

Sơ đồ kết nối theo màu dây :

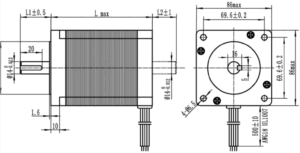

Bản vẽ phác họa :
