Bộ điều khiển Servo Hybrid SVD-2KMSS57
Liên hệ
Bộ điều khiển Servo Hybrid SVD-2KMSS57
Tần số xung tối đa 200kHz
Vi bước tối đa 51.200 xung/vòng
Sản phẩm mua kèm
Thông số bộ điều khiển SVD-2KMSS57 :
- Điện áp nguồn cấp : 24-50VDC
- Có 16 cấp vi bước : 400 – 51.200 xung/vòng
- Tốc độ xung tối đa : 200kHz
- Chế độ bảo vệ quá áp, thấp áp , quá dòng,…
- Có cổng RS232 kết nối truyền thông
Hướng dẫn đọc mã động cơ :
Sơ đồ đấu nối :
Bảng chọn vi bước :
| Pulse/Rev | SW5 | SW6 | SW7 | SW8 |
| Default (400) | ON | ON | ON | ON |
| 800 | OFF | ON | ON | ON |
| 1600 | ON | OFF | ON | ON |
| 3200 | OFF | OFF | ON | ON |
| 6400 | ON | ON | OFF | ON |
| 12800 | OFF | ON | OFF | ON |
| 25600 | ON | OFF | OFF | ON |
| 51200 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 40000 | OFF | OFF | OFF | OFF |

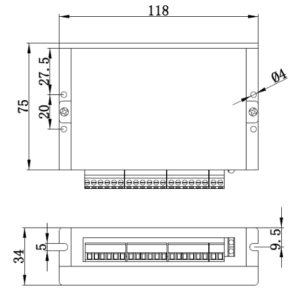

Bản vẽ phác họa :
