Bộ điều khiển động cơ bước 2 pha STD-2KM8060D
Dòng hiệu dụng tối đa 6 A
Tần số xung tối đa 200kHz
Vi bước tối đa 40.000 xung/vòng
Thông số bộ điều khiển STD-2KM8060D :
- Sử dụng VĐK DSP-32bit, phương pháp điều khiển SinPWM
- Điện áp nguồn cấp : 24-80VDC hoặc 20-60VAC
- Có 8 cấp dòng đầu ra hiệu dụng : 2 – 6 A
- Có 16 cấp vi bước : 400 – 50.000 xung/vòng
- Tần số xung tối đa 200kHz
- Chế độ bảo vệ quá áp, thấp áp , quá dòng,…

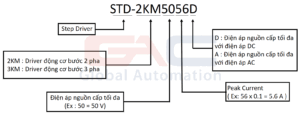

Hướng dẫn đọc mã :
Sơ đồ kết nối thiết bị :
Bảng chọn cấp dòng điện :
| REF | Peak | SW1 | SW2 | SW3 |
| 2A | 2.4A | ON | ON | ON |
| 2.57A | 3.08 | OFF | ON | ON |
| 3.14A | 3.77A | ON | OFF | ON |
| 3.71A | 4.45A | OFF | OFF | ON |
| 4.28A | 5.14A | ON | ON | OFF |
| 4.86A | 5.83A | OFF | ON | OFF |
| 5.43A | 6.52A | OFF | ON | OFF |
| 6A | 7.2A | ON | ON | ON |
Bảng chọn cấp vi bước :
| Pulse/Rev | SW5 | SW6 | SW7 | SW8 |
| Default | ON | ON | ON | ON |
| 800 | OFF | ON | ON | ON |
| 1600 | ON | OFF | ON | ON |
| 3200 | OFF | OFF | ON | ON |
| 6400 | ON | ON | OFF | ON |
| 12800 | OFF | ON | OFF | ON |
| 25600 | ON | OFF | OFF | ON |
| 51200 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 40000 | OFF | OFF | OFF | OFF |
